10.3.6 Pulizia del sifone
Per estrarre il sifone (A) è necessario rimuovere il pannello frontale e
procedere come di seguito descritto:
Abbassare il cruscotto (1);
Rimuovere la clip (2);
Sganciare il tubo dallo scambiatore di calore (3);
Rimuovere il sifone e pulirlo (4);
Sostituire, se necessario, tutte le guarnizioni presenti;
Riempire il sifone di acqua e riposizionarlo nella propria sede (5).
10.3.7 Controllo del bruciatore e pulizia dello scambiatore di calore
Avvertenza
Le polveri liberate dal pannello isolante frontale e dal pannello
isolante posteriore possono nuocere alla salute.
Pulire lo scambiatore primario utilizzando solo uno spazzolino
morbido e acqua.
Evitare qualsiasi contatto con la piastra posteriore ed anteriore
Non utilizzare spazzole di acciaio o aria compressa.
Pericolo
In caso di manutenzione /smontaggio del circuito di combustione
della caldaia installata su canna fumaria collettiva in pressione
positiva, prendere le dovute precauzioni per evitare che i fumi
provenienti da altre caldaie installate sulla canna fumaria comune,
entrino nell’ambiente in cui la caldaia è installata.
Procedere come di seguito descritto per la pulizia:
1. Isolare l’unità dall’alimentazione (scollegare la caldaia
dall’alimentazione principale).
2. Interrompere l’erogazione di gas alla caldaia.
3. Chiudere i rubinetti idraulici.
4. Togliere il pannello frontale.
5. Svitare le due viti (A) e rimuovere il silenziatore (C).
6. Rimuovere il fermaglio (B) posizionato tra il ventilatore e la valvola gas
e svitare i 4 dadi M6 (D) posizionati sulla porta del bruciatore.
7. Rimuovere l’intera unità aria-gas.
8. Verificare lo stato dell’elettrodo di accensione/rilevazione. Sostituire
l’elettrodo se necessario.
9. Verificare lo stato del bruciatore, della guarnizione e del pannello
isolante.
10. Il bruciatore non necessita di manutenzione, in quanto è autopulente.
Verificare che il bruciatore smontato non presenti incrinature e/o altri
danni. In caso affermativo sostituirlo.
11. Sostituire la guarnizione della flangia del bruciatore.
12. Verificare che il pannello isolante anteriore non presenti fessurazioni,
danni, umidità, invecchiamento e deformazione. In caso di dubbi,
sostituire il pannello isolante.
13. Per pulire la parte superiore dello scambiatore di calore (camera di
combustione) usare un'aspirapolvere ed una spazzola con le setole in
plastica.
14. Aspirare anche in profondità togliendo la parte finale (spazzola).

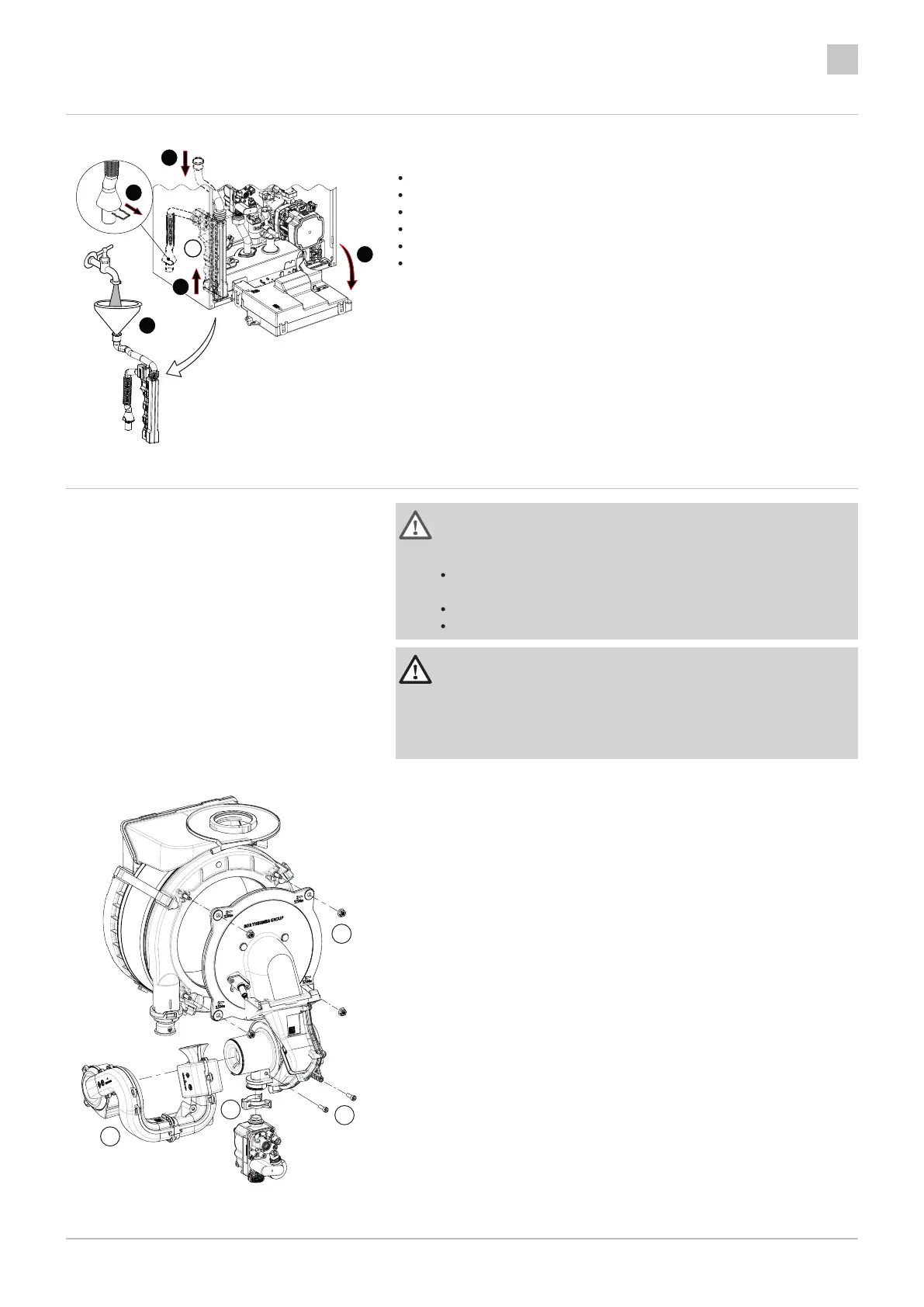

Fig.225
Smontaggio del sifone
Fig.226 Rimozione sistema aria-gas
