DeDietrich 24 - Капацитет За Разширяване; Свързване На Изпускателната Тръба Към Сифона На Колектора За Кондензат

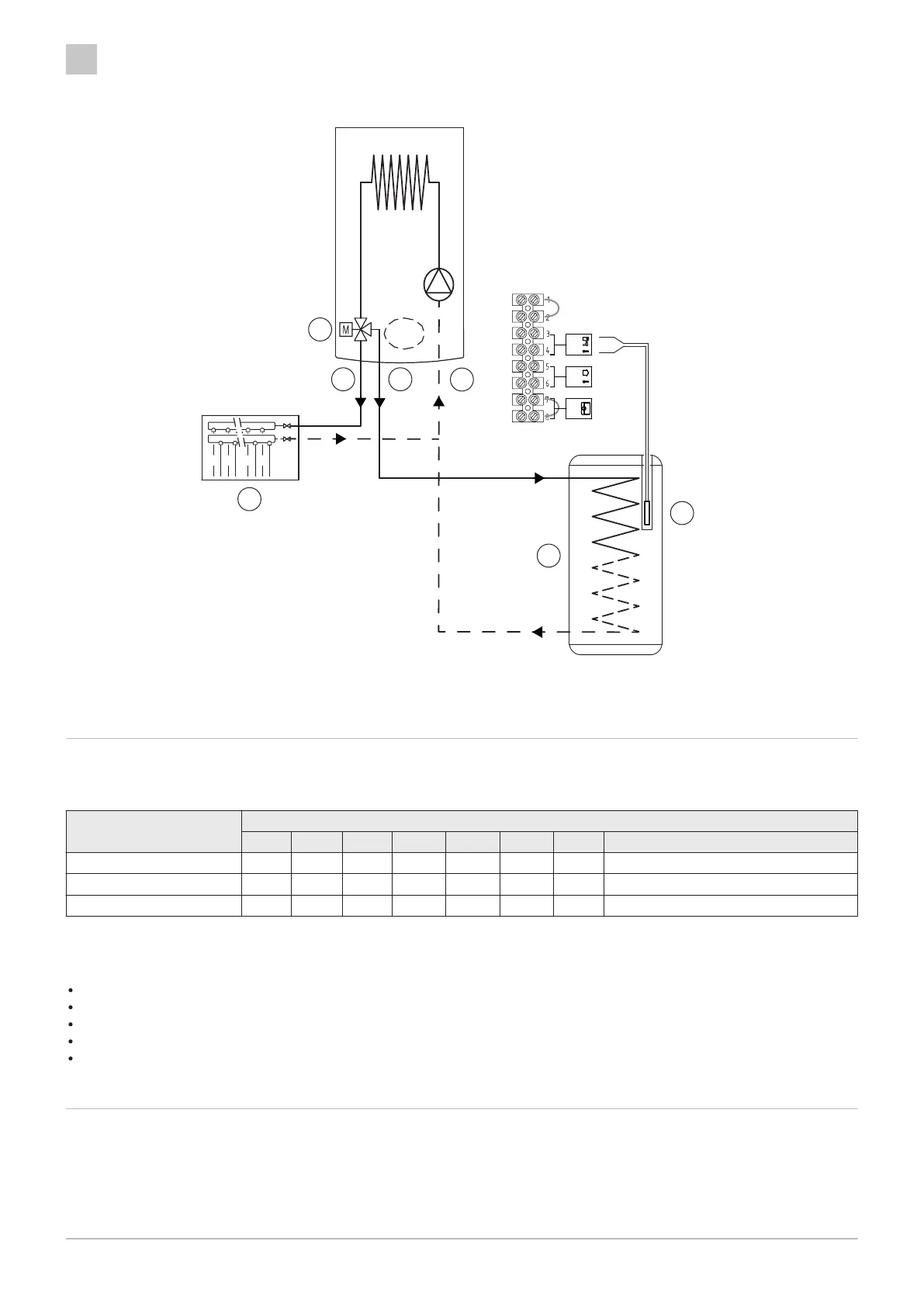

фиг.17 Свързване на бойлера за БГВ
BO-7772478
G
F
C
E
D
A
B
TS
OS
Tdhw
Tout R-Bus
CH ENABLE
M2
OT - RT
R-bus
On/Off
M2
6.3.4 Капацитет за разширяване
Котелът е оборудван стандартно със 7-литров разширителен съд.
табл.22 Обем на разширителния съд спрямо обема на отоплителния кръг
Първоначално налягане
на разширителния съд
Обем на инсталацията (в литри)
100 125 150 175 200 250 300 > 300
0,5 bar (50 kPa) 4,8 6,0 7,2 8,4 9,6 12,0 14,4 Обем на системата x 0,048
1 bar (100 kPa) 7.0 * 10,0 12,0 14,0 16,0 20,0 24,0 Обем на системата x 0,080
1,5 bar (150 kPa) 13,3 16,6 20,0 23,3 26,6 33,3 39,9 Обем на системата x 0,133
* Фабрична конфигурация
Общи условия на валидност на таблицата:
Предпазен клапан 3 бара.
Средна температура на водата: 70°C
Температура на дебита в отоплителния кръг: 80°C
Възвратна температура в отоплителния кръг: 60°C
Налягане на пълненето в системата по-ниско или равно на първоначалното налягане в разширителния съд.
6.3.5
Свързване на изпускателната тръба към сифона на колектора за кондензат
Свържете изпускателния отвор на сифона, разположен под котела, към изпускането на дома, като използвате гъвкава
тръба в съответствие с действащите стандарти и разпоредби. Изпускателната тръба трябва да има наклон най-малко 3
см на метър, с максимална хоризонтална дължина 5 метра.
bg
6 Монтаж
28 INIDENS 7804841 - 02 - 20012022
