6.6.3 Свързване на стайния термостат
Преди да свържете стайния термостат (RT), устройството Open
Therm (OT) или (R-Bus) върху клема X12 на печатната платка на
котела, свалете преходника, както е показано на електрическата
схема в началото на това ръководство.
Важно
Стайният термостат трябва да е с ниско напрежение.
6.6.4 Свързване на външния датчик
Свържете външната проба към клема X13 (Tout/OS) на електронното табло на котела, както е показано на схемата за
окабеляване в началото на ръководството.
Важно
Задайте вида на използвания външен датчик, като зададете параметъра AP056 (вижте таблицата в
параграфа „Списък с параметри за монтажника“).
Вижте също
Монтаж на външния датчик (аксесоарът се предлага при поискване), стр. 25
6.6.5 Сервизна връзка (SERVICE)
Свържете безжичния интерфейс към клема X10 на печатни платки на котела, както е показано в глава, озаглавена
"Електрическа схема".
6.6.6 Свързване на датчика на резервоара за битова гореща вода
Свържете датчика на външния котел към клема X14 (TS) на електронното табло на котела, както е показано на схемата
за окабеляване в началото на това ръководство.
6.7 Пълнене на инсталацията
Предупреждение
Препоръчва се да се обърне особено внимание при пълнене
на отоплителната система. По-специално, отворете
термостатичните клапани, ако са монтирани към системата и
оставете водата да тече бавно, за да се избегне
образуването на въздух вътре в първи контур, докато се
достигне необходимото работно налягане. И накрая,
обезвъздушете всички сияещи елементи в системата. De
Dietrich не поема никаква отговорност за щети, произтичащи
от наличието на въздушни мехурчета вътре в
топлообменника поради неизпълнение правилно или точно
следване на горепосочените инструкции.
1. Преди да напълните отоплителната инсталация, я почистете
правилно и я промийте добре.
2. Напълнете системата, докато налягането достигне между 1,0 и
1,5 бара.
3. За дегазиране активирайте функцията, както е описана в глава,
озаглавена "Операция за обезвъздушаване".

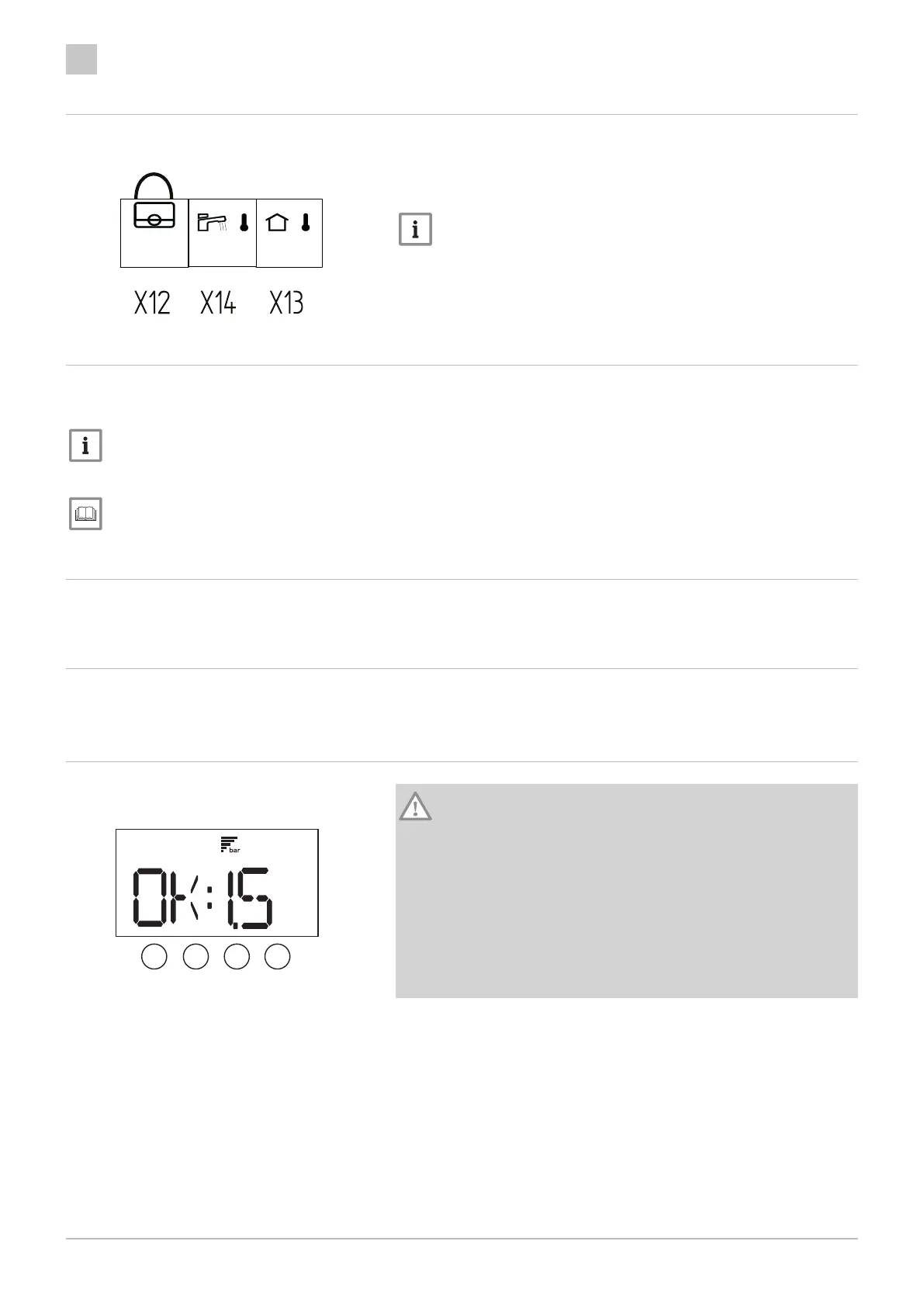

фиг.29
Свързване на стайния термостат
(OT) или (R-Bus)
BO-0000289
OT-RT
R-Bus
TS
OS
фиг.30 Показване на стойността на
системното налягане в режим на
готовност
BO-0000271-1
F1 F2 F3
F4
bg
6 Монтаж
40 INIDENS 7804841 - 02 - 20012022
