Lunghezza Minima Canale da fumo 60/100 m 0,2
Lunghezza Massima Canale da fumo 60/100 m 3
Importante
In caso di manutenzione /smontaggio del circuito di combustione della caldaia installata su canna fumaria collettiva
in pressione positiva, prendere le dovute precauzioni per evitare che i fumi provenienti da altre caldaie installate
sulla canna fumaria comune, entrino nell’ambiente in cui la caldaia è installata.
6.5.7 Condotti sdoppiati
Per installazioni particolari dei condotti di scarico/aspirazione dei fumi, è
possibile utilizzare il raccordo sdoppiatore singolo. Questo raccordo,
infatti, consente di orientare lo scarico e l'aspirazione in qualsiasi direzione
grazie alla possibilità di rotazione a 360°.
Questo tipo di condotto permette lo scarico dei fumi sia all’esterno
dell’edificio, sia in canne fumarie singole. L’aspirazione dell’aria
comburente può essere effettuata in zone diverse rispetto a quelle dello
scarico. Il raccordo sdoppiatore è fissato direttamente sulla caldaia e
consente all’aria comburente e ai fumi di scarico di entrare/uscire da due
condotti (80 mm) separati.
La curva a 90° permette di collegare la caldaia ai condotti di scarico e di
aspirazione adattandolo alle diverse esigenze. Essa può essere utilizzata
anche come curva supplementare in abbinamento al condotto o alla curva
a 45°.
In caso di scarico all’esterno il condotto di scarico deve fuoriuscire dalla
parete per almeno 18 mm per permettere il posizionamento del rosone in
alluminio e la sua sigillatura onde evitare le infiltrazioni d’acqua.
Attenzione
Assicurarsi di fissare correttamente il raccordo sdoppiatore
ruotandolo dalla posizione “0” alla posizione “1” come illustrato
nella figura.
Attenzione
Assicurare una pendenza minima verso la caldaia del condotto di
evacuazione fumi di almeno 5 cm per metro.

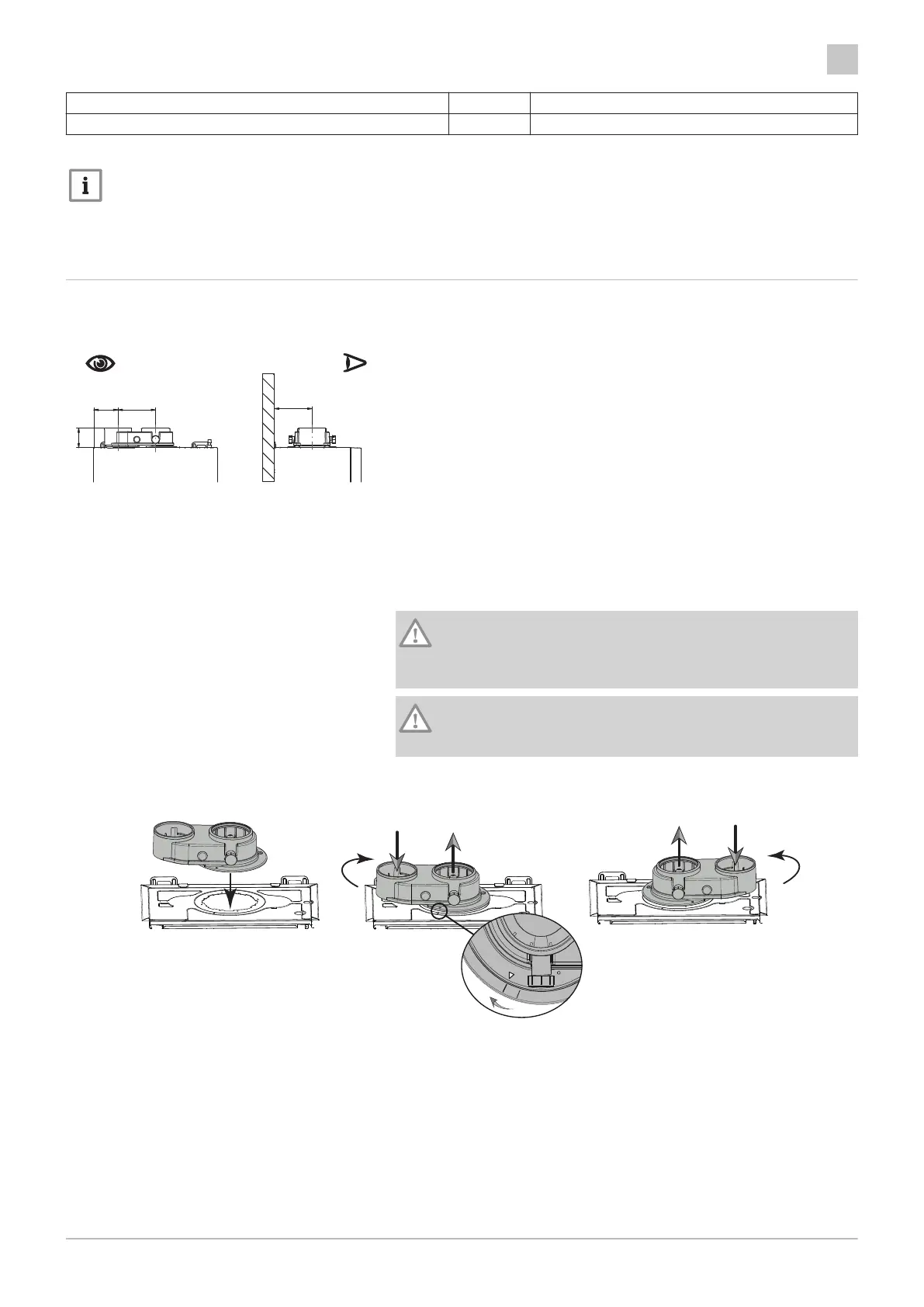

Fig.208 Installazione raccordo per condotti separati
Fig.207 Tipo di scarico-aspirazione
sdoppiato
