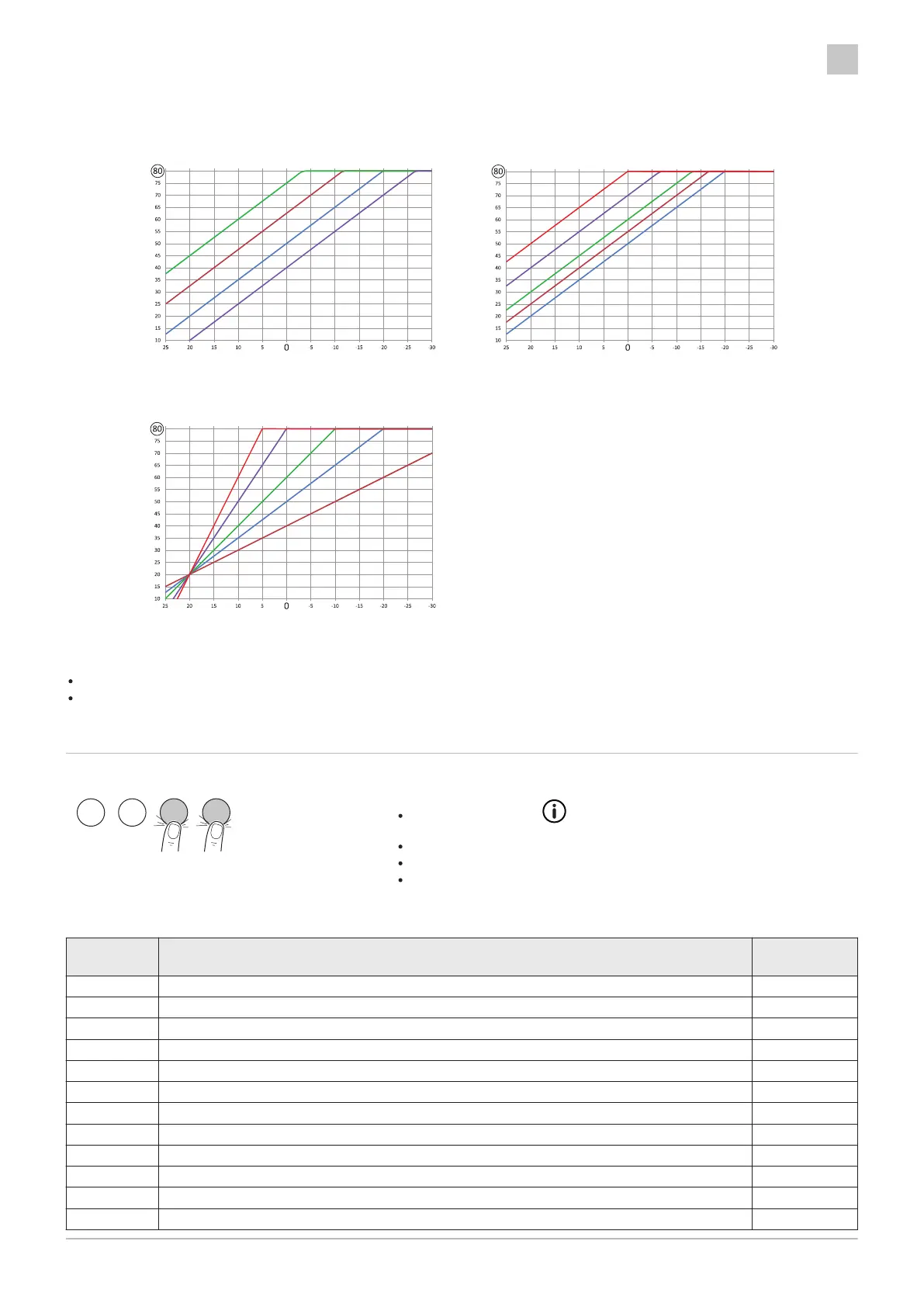

Fig.224 Grafico curva climatica
CP210 / CP
220 = 15
C
P
210 / CP220 = 25
CP210 / CP220 = 30
CP210 / CP220 = 40
CP210 / CP220 = 50
CP200 = 20
CP230 = 1.5
PreheatSetpoint = 0
CP000
SP_CH (°C)
Tout (°C)
CP000
Tout (°C)
CP200 = 20
CP210 = 15
PreheatSetpoint = 0
SP_CH (°C)
CP23
0
= 4
CP230 = 3
CP230 = 2
CP230 = 1.5
CP230 = 1.0
Tout (°C)
CP000
CP230 = 1.5
CP210 = 15
PreheatSetpoint = 0
CP200 = 30
CP200 = 25
CP200 = 20
CP200 = 16
SP_CH (°C)
BO-0000232
Tout: temperatura rilevata dalla sonda esterna (°C)
SP_CH: Setpoint di temperatura di mandata riscaldamento (°C)
9.4 Lettura dati di funzionamento
Per accedere al menu premere insieme i due tasti F3–F4;
Sul display il simbolo lampeggia;
Premere il tasto F4 per accedere al menu INFO;
Premere i tasti F2–F3 per visualizzare i parametri;
Premere il tasto F1 per uscire
Tab.199 Lista parametri di sola lettura (non modificabili)
Parametro
(sola lettura)
Descrizione Valore
AM001 Modalità ACS (Acqua Calda Sanitaria) abilitata (0: Disabilitata, 1: Abilitata) 0/1
AM010 Velocità pompa (0 ÷ 100 %) %
AM011 Richiesta manutenzione (0: Disabilitato, 1: Abilitato) 0/1
AM012 Stato dell'apparecchio Lista Stati
AM014 Sub stato dell'apparecchio Lista Substati
AM015 Funzionamento pompa (0: Disabilitato, 1: Abilitato) 0/1
AM016 Temperatura di mandata °C
AM018 Temperatura di ritorno °C
AM019 Pressione dell'acqua dell'impianto di riscaldamento bar
AM024 Potenza attuale della caldaia 0/100%
AM027 Temperatura esterna °C
AM036 Temperatura fumi °C
BO-0000272-3
F1
F2
F3 F4
F4
F3
9 Impostazioni
it
7804841 - 02 - 20012022 INIDENS 331
