Коляното 90° дава възможност за свързване на котела към
изпускателните и всмукателните тръби, приспособявайки го към
различни изисквания. Може да се използва и като допълнително
коляно в комбинация с 45° тръба или коляно.
Ако излиза на открито, изпускателната тръба трябва да излезе най-
малко на 18 мм от стената, за да разположи алуминиевата шайба и
нейното уплътняване, за да се предотврати проникването на вода.
Предупреждение

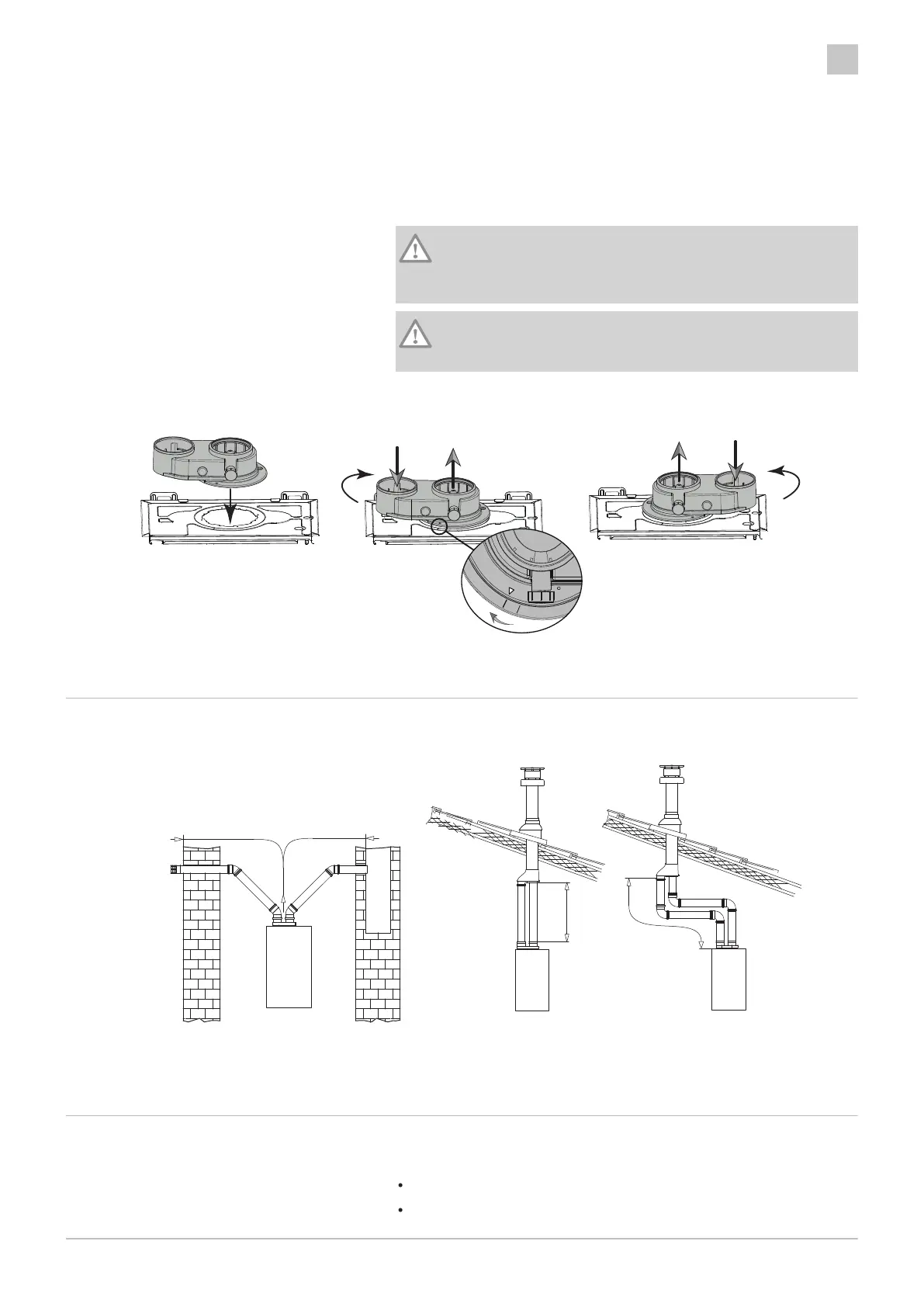

Уверете се, че правилно закрепете фитинга на разделителя,
като го завъртите от позиция „0“ в позиция „1“, както е
показано на фигурата.
Предупреждение
Гарантирайте минимален наклон на тръбата за евакуация на
димните газове към котела най-малко 5 см на метър.
фиг.24 Монтаж на тръби за отделни тръби
6.5.8 Отделни примери за инсталиране на тръби
фиг.25 Отделни примери за инсталиране на тръби
6.5.9 Дължини на тръбите за въздух-димни газове
Вижте следната таблица, за да определите максималната дължина
на смукателните и изпускателните тръби.
L1: Максимална дължина на тръбата за входящ въздух за горене
L2: Максимална дължина на изгорелите газове на димните газове
фиг.26
