6.5.7 Conductos desdoblados (paralelos)
Para instalaciones particulares de conductos de aspiración/evacuación de
gases de combustión, es posible utilizar un único acople de desdoblado.
Este acople permite dirigir los conductos de aspiración y evacuación en
cualquier dirección gracias a su rotación de 360°.
Este tipo de conducto permite evacuar los gases de combustión fuera del
edificio o hacia chimeneas individuales. Los conductos de aspiración de
aire comburente y evacuación de gases se pueden ubicar en distintas
zonas. El acople de desdoblado se fija directamente en la caldera y
permite que el aire comburente y los gases de combustión entren/salgan
por dos conductos separados (80 mm).
El codo de 90º permite conectar la caldera a los conductos de evacuación
y aspiración, lo que permite adaptarla a diversos requisitos. También se
puede utilizar como un codo extra en combinación con el conducto coaxial
o el codo de 45º.
Si evacua al exterior, el conducto de evacuación debe sobresalir como
mínimo 18 mm de la pared para poder colocar el pasamuros, a fin de
evitar la infiltración de agua.
Atención
Asegurarse de fijar correctamente el acople de desdoblado
girándolo de la posición «0» a la posición «1» tal y como se
muestra en la figura.
Atención
Garantizar una pendiente mínima del tubo de evacuación de
gases de combustión hacia la caldera de 5 cm por metro como
mínimo.

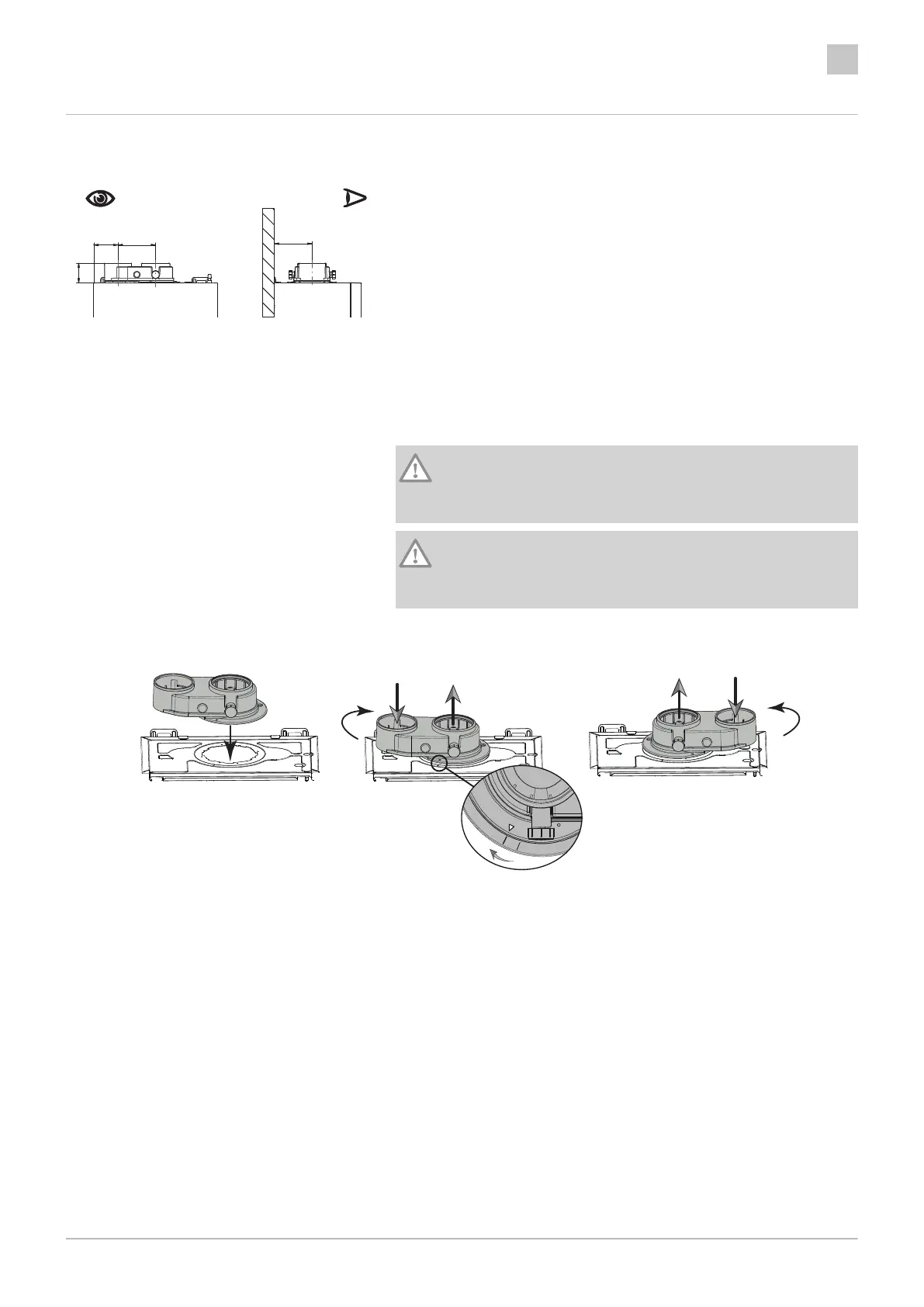

Fig.162 Instalación de conductos desdoblados
Fig.161 Tipo de aspiración/evacuación
desdoblados
