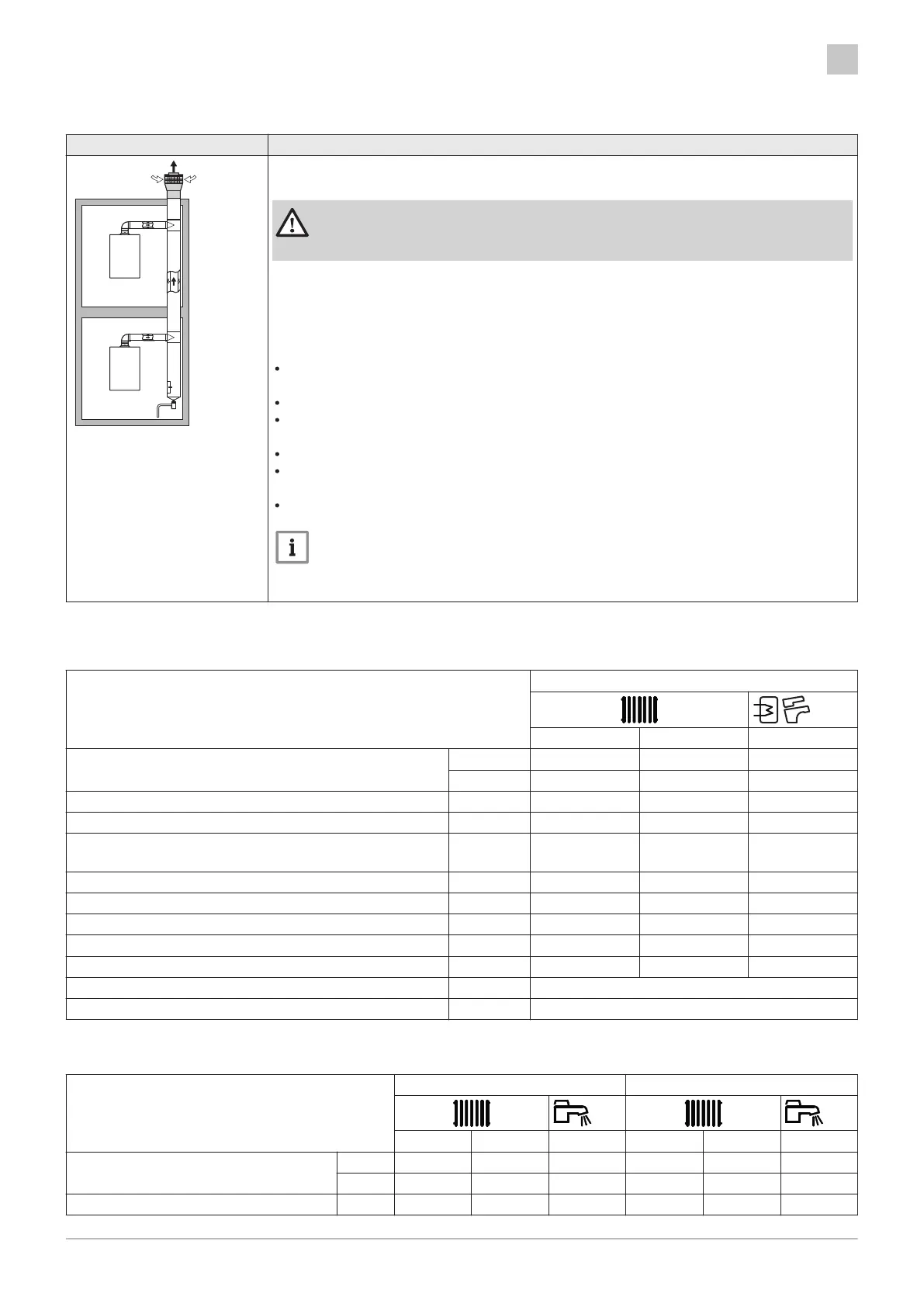

табл.23 Тип свързване за димен газ: C
(10)3
Принцип Описание
Комбинирана система за подаване на въздух и изкарване на димни газове (колективна
система въздух/димни газове) с превишено налягане.
Опасност
Инсталацията на котлите върху общи комини под налягане се разре
шава само с G20 (метан).
Котелът е проектиран да се свърже към общ комин с размер за работа в условия, при
които статичното налягане на общата тръба за димни газове може да превишава ста
тичното налягане на общия въздухопровод от 25 Ра при сценарий, при който n-1 котели
работят при максимален разход на топлина и 1 котел работи при минимален разход на
топлина, позволени от проверките.
Минималната позволена разлика в налягането между подаването на въздух и изхода
за димни газове е -200 Pa (вкл. -100 Pa налягане на въздуха).
Максималната стойност на рециркулация, позволена при условия на вятър, е 10%.
Каналът трябва да се проектира за номинална температура на димните газове от
25°C.
Поставете източване за конденз, оборудвано със сифон, в долната част на канала.
Прекарването през покрива трябва да е проектирано за тази конфигурация и трябва
да причинява тяга в канала.
Отклонител на тяга не се разрешава.
Важно
За тази конфигурация променете об/мин на вентилатора според по
казаното на таблицата по-долу. Свържете се с нас за допълнителна
информация.
табл.24 Тип свързване за димен газ: C
(10)3
e X
(12)3
за газов котел „само за отопление“
INIDENS
24
Минимум Максимум Максимум
Корекция на скорост на вентилатора Ал. GP008 - -
об/мин 2950 - -
Номинална входна мощност kW 6,0 24,7 28,9
CO2 % 8,5 9,0 9,0
Максимално налягане на димните газове на изхода на
котела
Pa
25 71 76
Мин. налягане на димните газове на изхода на котела Pa -200 -200 -200
Максимален поток на масата на димните газове г/сек 2,9 11,3 13,2
Температура на димните газове 80 °C/60 °C °C 80 80 —
Температура на димните газове 50 °C/30 °C °C 56 56 —
Макс. температура на димните газове от БГВ °C - - 90
Мин. дължина на тръбата за димни газове 60/100 м 0,2
Максимална дължина на канала за димни газове 60/100 м 3,0
табл.25 Тип свързване за димен газ: C
(10)3
e C
(12)3
за комбинирано отопление с газов бойлер+БГВ
INIDENS
20/24 MI 24/28 MI
Минимум Максимум Максимум Минимум Максимум Максимум
Корекция на скорост на вентилатора Ал. GP008 - - GP008 - -
об/мин 2900 - - 2950 - -
Номинална входна мощност kW 4,9 20,6 24,7 6,0 24,7 28,9
6 Монтаж
bg
7804841 - 02 - 20012022 INIDENS 33
