Installing the LED board

Steps

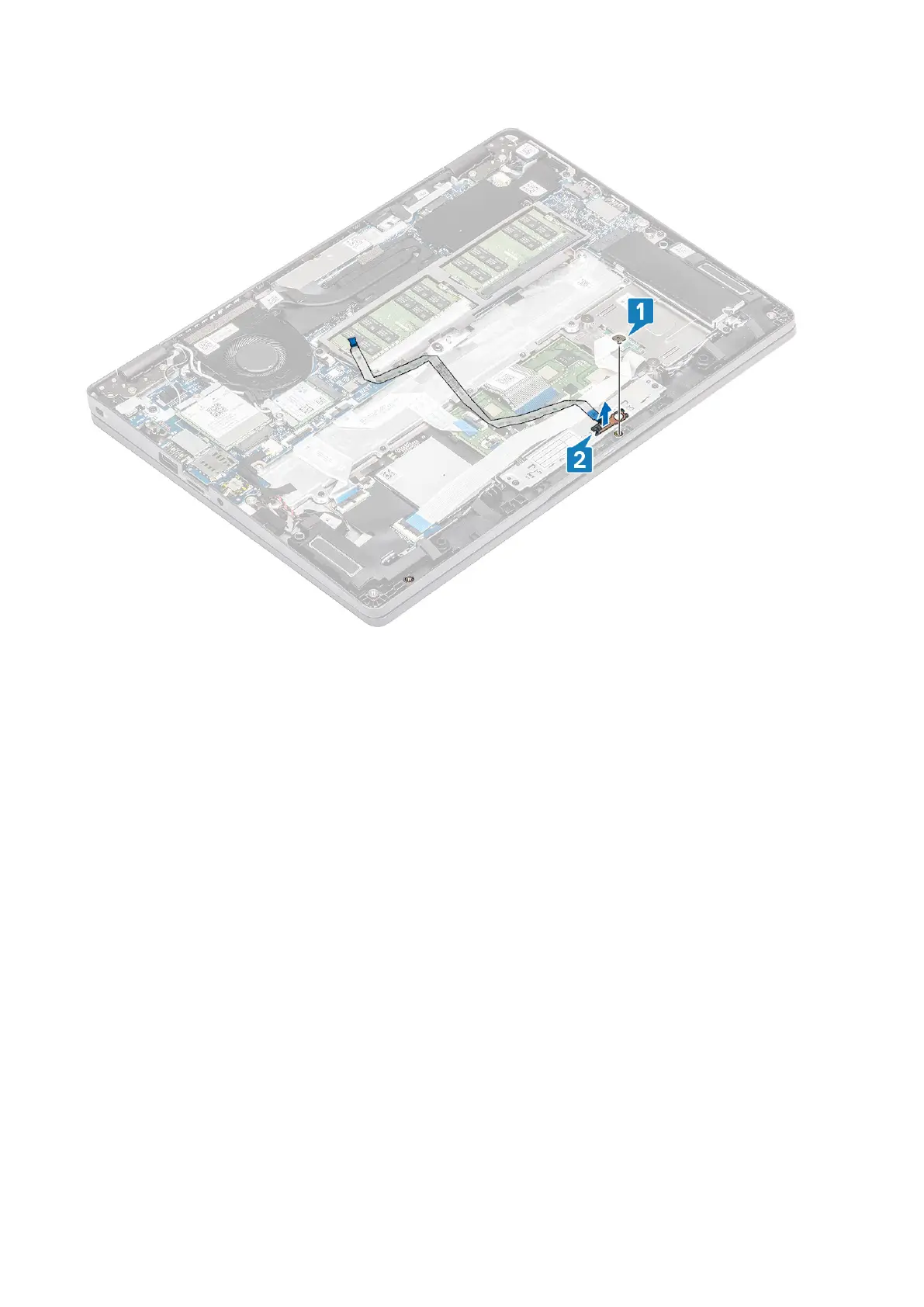

1. Place the LED board and align the screw hole on the LED board with the screw hole on the palmrest [1].

2. Replace the single (M2x2.5) screw to secure the LED board to the palmrest [2].

Disassembly and reassembly

57
