Chapter 11 Specifications ASDA-A2R Series
11-30 Revision December, 2014

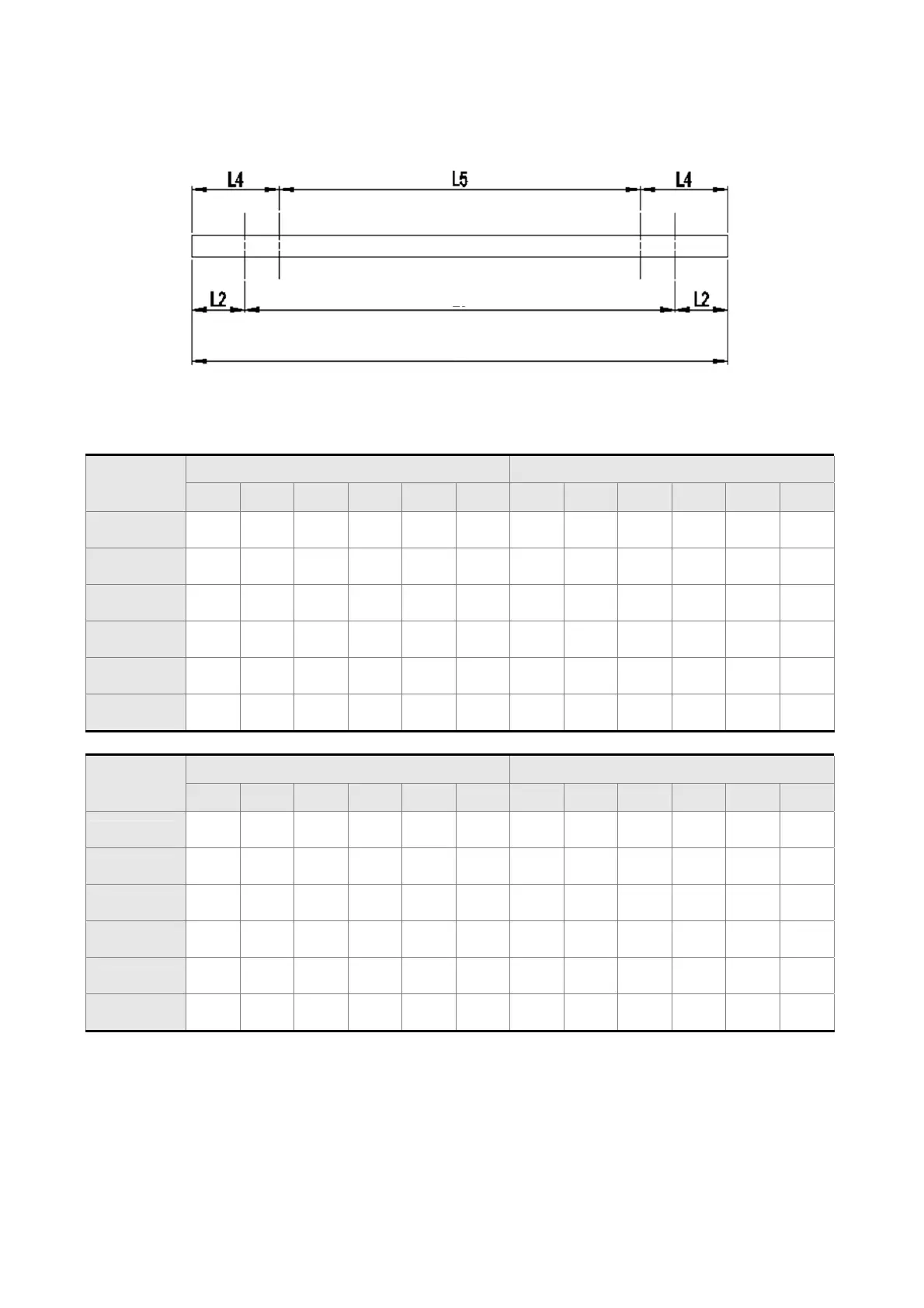

Magnet Shaft
Model
SM16 SM20
0340 0520 0700 0880 1060 1240 0370 0550 0730 0910 1090 1270
L1
340 520 700 880 1060 1240 370 550 730 910 1090 1270
L2
35 35 35 35 35 35 35 35 35 35 35 35
L3
270 450 630 810 990 1170 300 480 660 840 1020 1200
L4
25 40 40 60 60 60 35 50 50 60 60 60
L5
290 440 620 760 940 1120 300 450 630 790 970 1150
Approx.
mass
0.51 0.78 1.05 1.32 1.59 1.86 0.87 1.29 1.71 2.13 2.55 2.97
Model
SM 25 SM 32
0390 0570 0390 0570 0390 0570 0390 0570 0390 0570 0390 0570
L1
390 570 390 570 390 570 390 570 390 570 390 570
L2
45 45 45 45 45 45 45 45 45 45 45 45
L3 300 480 300 480 300 480 300 480 300 480 300 480
L4
45 45 45 45 45 45 45 45 45 45 45 45
L5
300 480 300 480 300 480 300 480 300 480 300 480
Approx.
mass
1.43 2.08 1.43 2.08 1.43 2.08 1.43 2.08 1.43 2.08 1.43 2.08
(Total length) L1
Holder Installation Area Holder Installation Area
Movable section working area L3
