Delta SA180 - Page 31

31

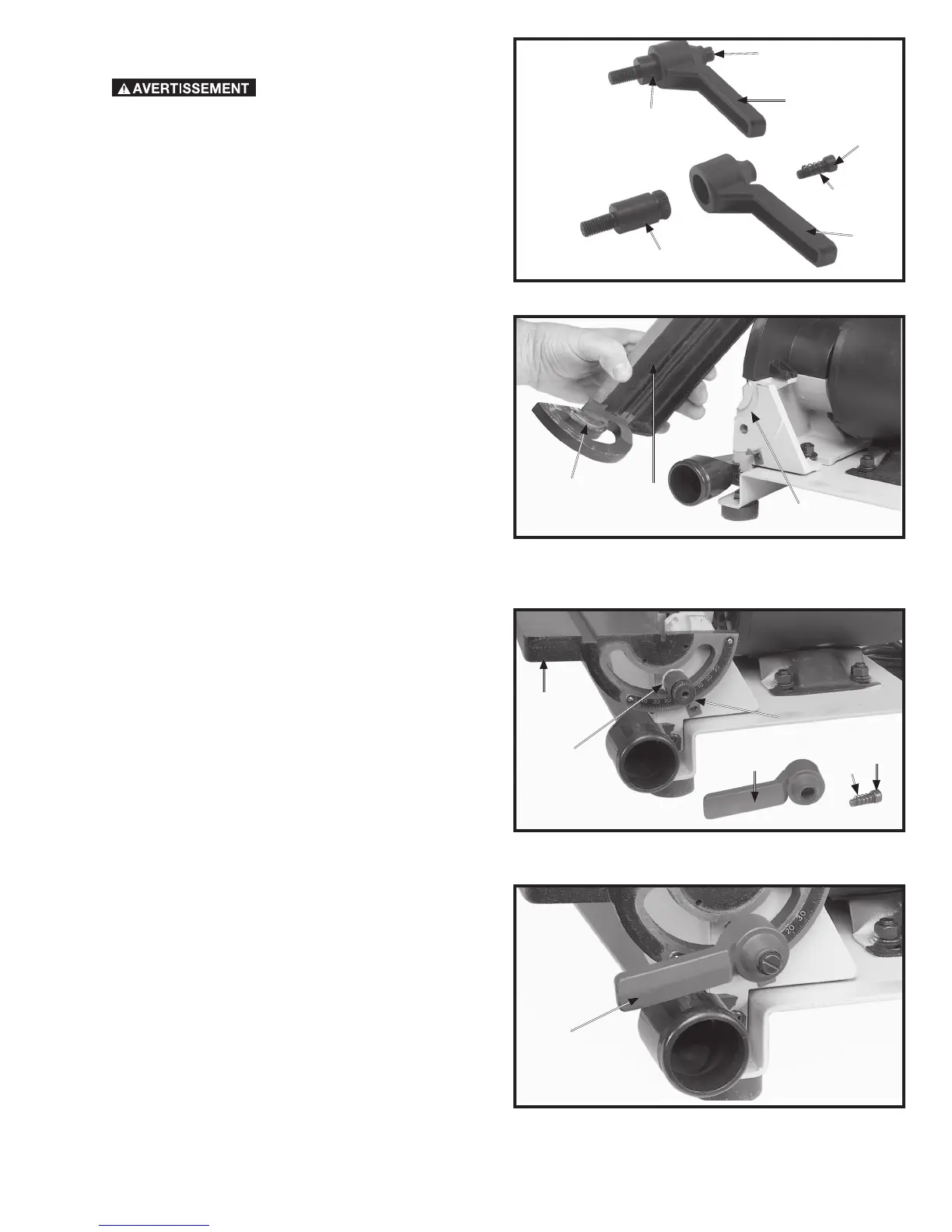

Fig. 13
Fig. 14
Fig. 15
Fig. 16
ASSEMBLAGE DE LA TABLE DE LA
PONCEUSE À DISQUE
1. débrancher l’appareil de la
source d’alimentation.
2. Deux poignées de fixation sont livrées avec l’appareil,
une pour la table de la ponceuse à courroie et l’autre,
pour la table de la ponceuse à disque. Démonter les
deux poignées. Dévisser et retirer la vis (A), le ressort
(B) et la poignée (C) du goujon de verrouillage (D)
comme indiqué à la fig. 13
3. Placer la table de la ponceuse à disque (E) fig. 14, sur
la base moulée de la ponceuse à disque. S’assurer que
la clé (F) du support de table soit engagée (G) dans la
base moulée.
4. Enfiler une rondelle plate de 10 mm (J) fig. 15, sur le
goujon de verrouillage (H) fig. 15, et visser le goujon
dans la base moulée pour fixer le module de la table (E)
en position comme indiqué.
5. Installer la poignée (C) fig. 15, sur le goujon de
verrouillage (H) et la fixer avec la vis (A) et le ressort (B).
6. La fig. 16 illustre la poignée de blocage (C) assemblée.
REMARQUE : la poignée de blocage (A) est à ressort et
se déplace en retirant la poignée et en la repositionnant
sur le montant dentelé situé sous la poignée.
A
C
D
A
B
C
D
F
E
G
C
A
B
C
H
J
E
