Delta SA180 - Page 34

34

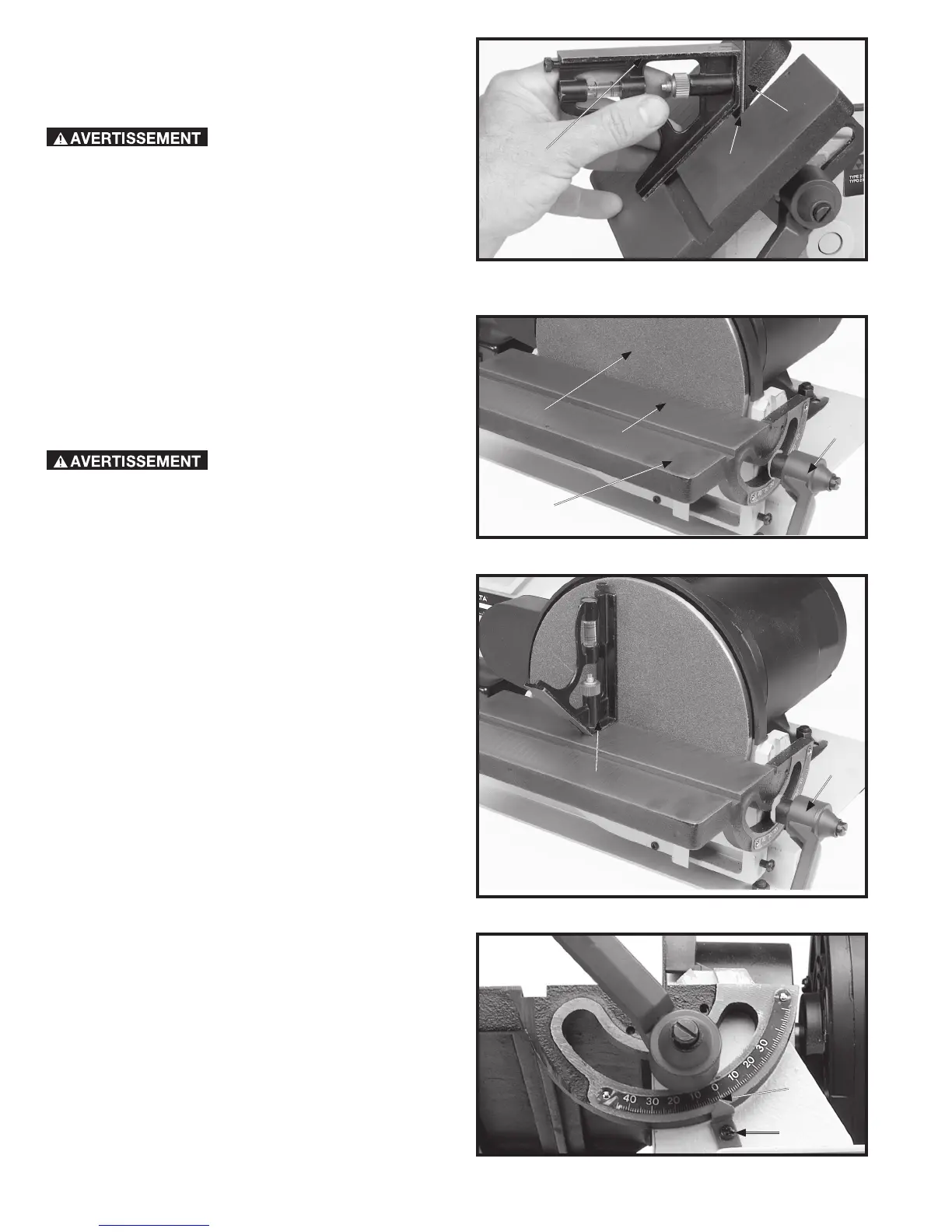

Fig. 27
Fig. 28
Fig. 29
Fig. 30
E
D
C
E
B
G
F
B
D
C
A
Incliner la table à 45 degrés vers l’avant, comme indiqué
à la fig. 27, en desserrant le levier de verrouillage (B).
Utiliser une équerre combinée (E) pour vérifier l’angle de
45 degrés entre la table et la courroie puis serrer le levier
de verrouillage (B).
pour éviter de coincer la pièce
ou les doigts entre la table et la bande abrasive,
positionner le bord de la table (C) à un maximum de
1,6 mm (1/16 po) de la bande abrasive (D) lorsque la
table est inclinée.
RÉGLAGES DE LA TABLE POUR
PONCEUSE À DISQUE
La table pour ponceuse à disque (A) fig. 28, s’incline à
45 degrés vers le haut ou le bas. Desserrer la poignée de
verrouillage (B) et incliner la table puis serrer la poignée
de verrouillage (B). REMARQUE : la poignée de blocage
(B) est à ressort et se déplace en retirant la poignée (B)
et en la repositionnant sur le goujon à crans d’arrêt situé
directement sous la poignée.
pour éviter de coincer la
pièce ou les doigts entre la table et le disque abrasif,
positionner le disque abrasif (C) à un maximum de 1,6
mm (1/16 po) du bord de la table (D).
Déplacer le disque abrasif vers l’intérieur ou l’extérieur,
sur l’arbre du moteur, pour le positionner ainsi.
Pour vérifier si la table est à 90 degrés par rapport au
disque abrasif, placer une équerre (E) fig. 29, sur la
table avec un côté contre le disque comme indiqué.
Si un réglage s’avère nécessaire, desserrer le levier de
verrouillage (B), déplacer la table jusqu’à ce qu’elle soit
perpendiculaire au disque abrasif puis serrer le levier de
verrouillage (B).
Par la suite, desserrer la vis (F) fig. 30, et régler le pointeur
(G) à la marque de zéro degré sur l’échelle de la table.
