ENSAMBLAJE DEL PROTECTOR PARA
EL DISCO DE LIJADO Y LAS CORREAS Y
POLEAS
1. Disconecte la máquina de
fuente de engería.

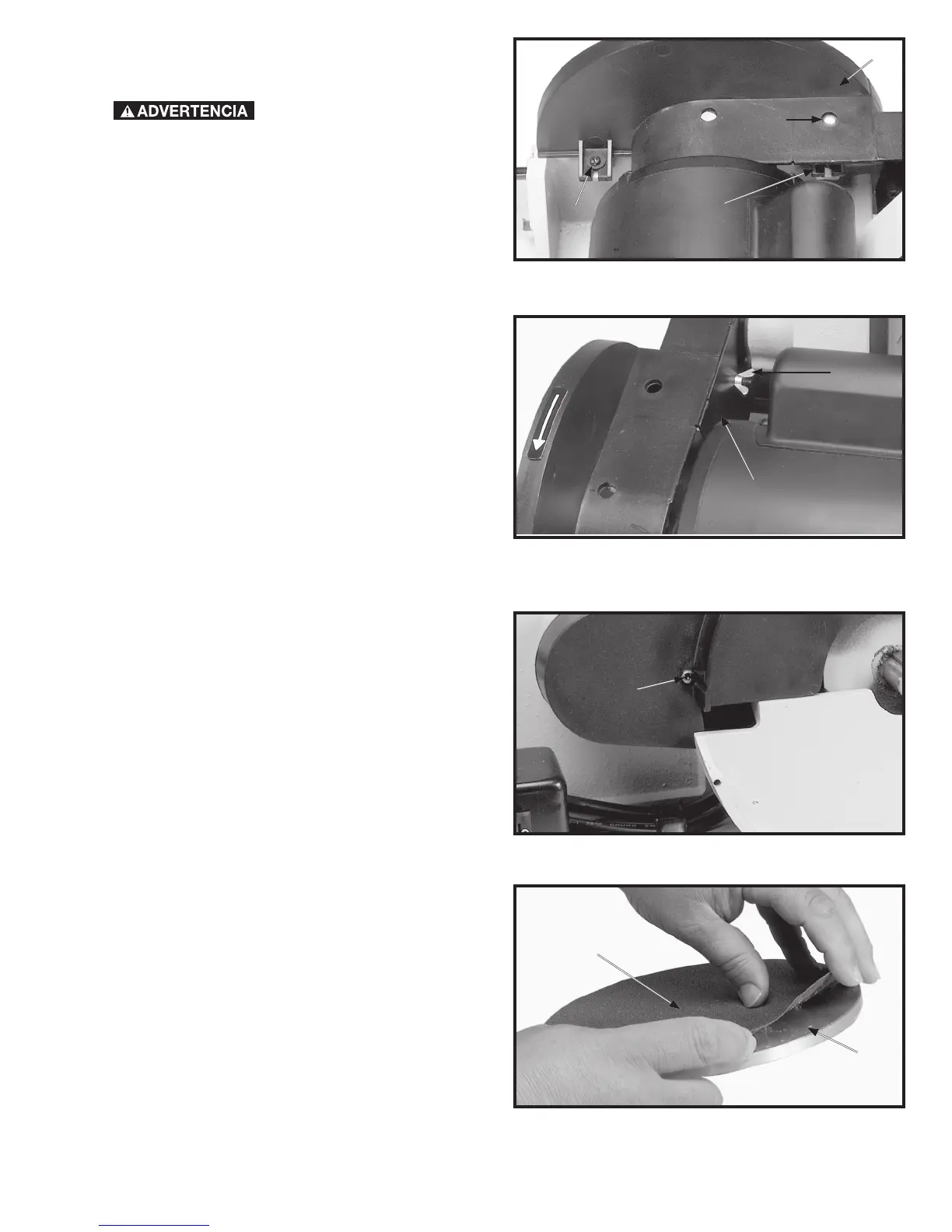

2. Coloque el protector (A) Fig. 5 en su sitio sobre
el marco de la unidad de disco y sosténgala en
su sitio mediante el uso de los dos tornillos y
arandelas (B) y (C). AVISO: El acceso al tornillo (C)
se consigue mediante el agujero (D) en la parte
superior del protector. No apriete los tornillos (B)
y (C) completamente en este momento, ya que el
protector debe ser ajustado al plato del disco de
lijado.
3. Ensamble el protector interior (E) Fig. 6 al conjunto
del protector con el tornillo (F) Fig. 7 y la tuerca de
mariposa (G) Fig. 6, como se ilustra aquí.
ENSAMBLAJE DEL DISCO DE LIJADO AL
PLATO DEL DISCO
1. Asegúrese que el plato del disco (A) Fig. 8 esté
limpio.
2. Quite el respaldo adhesivo del disco de lijado y
oprima el disco de lijado (B) firmemente sobre el
plato del disco (A), como lo ilustra la Fig. 8.
Fig. 5
Fig. 6
Fig. 7
Fig. 8
A
D
C
B
E
G
F
B
A
