DEUTSCH
8
Anschluss anderer Quellen
DEUTSCH

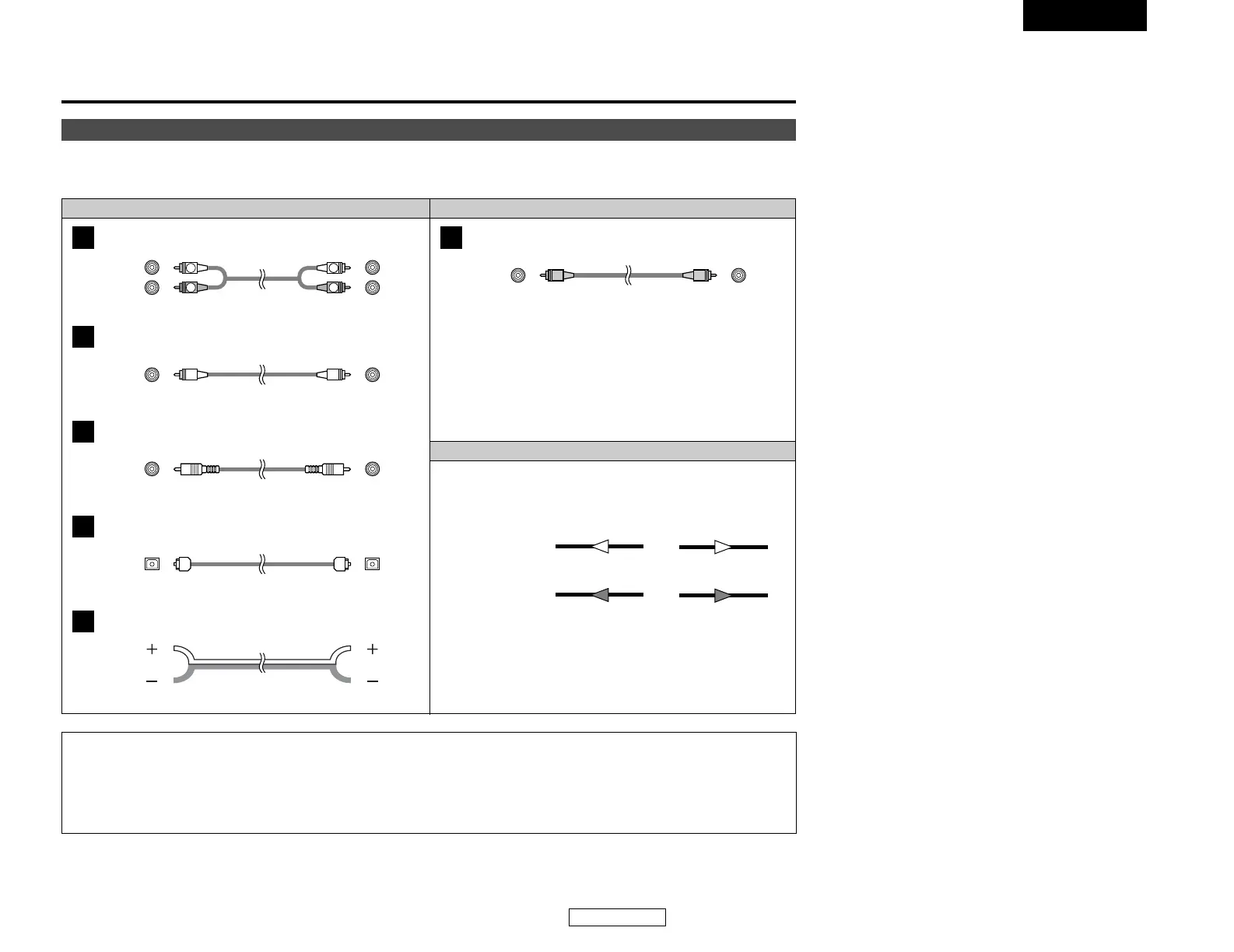

Kabelkennungen
Signalrichtung
Die Bauteileschaltpläne auf den nachfolgenden Seiten setzen Sie Verwendung der folgenden optionalen Anschlusskabel (kein
Lieferumfang) voraus.
Video-KabelAudio-Kabel
HINWEIS:
• Schließen Sie das Netzkabel erst an, nachdem Sie alle anderen Anschlüsse ausgeführt haben.
• Lesen Sie bei der Durchführung der Anschlüsse auch die Bedienungsanleitungen der anderen Komponenten durch.
• Achten Sie auf den richtigen Anschluss der linken und rechten Kanäle (links an links und rechts an rechts).
• Beachten Sie, dass das Zusammenbinden von Stiftstecker-Kabeln und Netzkabeln sowie das Verlegen von Kabeln in der Nähe
eines Spannungstranformators sowohl ein Brummen als auch andere Störungen verursachen kann.
Analog-Anschluss (Stereo)
A
R
L
R
L
(Orange)
Stiftstecker-Kabel
Analog-Anschluss (Monaural, für Subwoofer)
B
Stiftstecker-Kabel
Digital-Anschluss (Koaxial)
C
Koaxial-Kabel (75 Ω/Ohm Stiftstecker-Kabel)
Digital-Anschluss (Optisch)
D
Lichtleiterkabel (Lichtwellenleiter-Kabel)
Lautsprecher-Anschluss
E
Lautsprecher-Kabel
Video-Anschluss
F
Video-Kabel (75 Ω/Ohms Video-Stiftstecker-Kabel)
(Gelb)
Audiosignal
Videosignal
(Weiß)
(Rot)
IN OUT OUT IN
IN OUT OUT IN
Anschluss anderer Quellen

Denon AVR-1306 Specifications

General

Power Output	75 W per channel (8 ohms, 20 Hz - 20 kHz, 0.08% THD)
Component Video Inputs	2
Digital Audio Inputs	2 Optical, 1 Coaxial
AM/FM Tuner	Yes
Dolby Digital	Yes
DTS	Yes
Response Bandwidth	10 Hz - 100 kHz
Signal-To-Noise Ratio	98 dB
Total Harmonic Distortion	0.08%
Input Impedance	47 kOhm
Input Sensitivity	200 mV
Preset Station Qty	56
Frequency Response	10 Hz - 100 kHz
Amplifier Output Details	75.0 Watt - 8.0 Ohm - 20 - 20000 Hz - THD 0.08 %
Tuning Range	FM: 87.5 - 108.0 MHz, AM: 522 - 1611 kHz
Tuning Display	Fluorescent
Connector Type	RCA
Speaker Impedance	6 - 16 Ohm
Dimensions	434 x 151 x 363mm (W x H x D)
Channels	7.1
Weight	10.5 kg
