Denon AVR-2807 Service Manual

9
AVR-2807

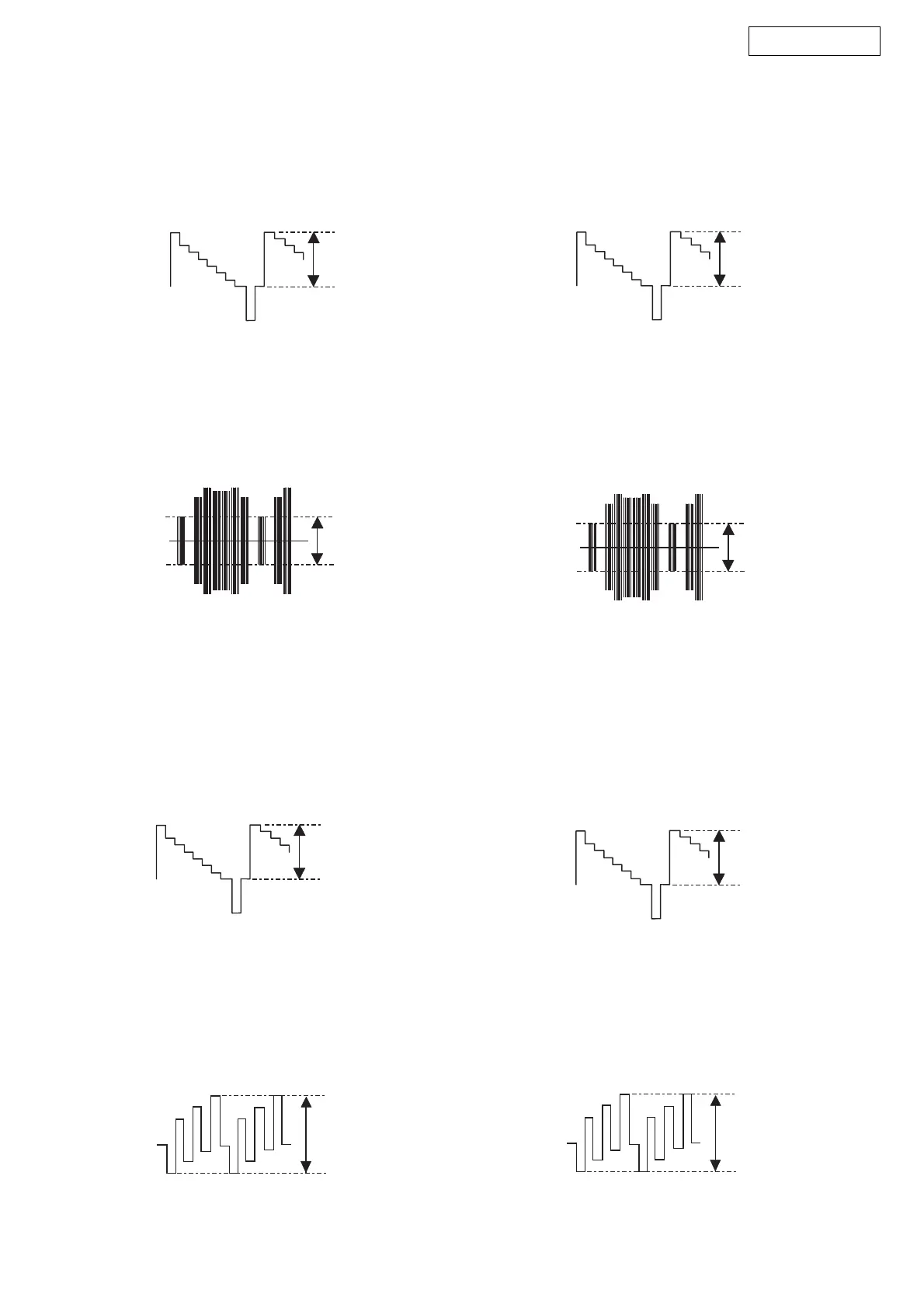

2.4. Procedure
(1) Adjust the signal of S MONITOR OUT by the wave of os-
cilloscope.
(a) Target, Y-signal
Point : 1U-3737 VR601
Adjustment Value : 714 ± 14mV
Waveform
(b) Target, C-signal
Point : 1U-3737 VR602
Adjustment Value : 286 ± 5mV
Waveform
(2) Adjust the signal of COMPONENT OUT by the wave of
oscilloscope.
(a) Target, Y-signal
Point : 1U-3737 VR603
Adjustment Value : 714 ± 14mV
Waveform
(b) Target, P
B/CB-signal
Point : 1U-3737 VR604
Adjustment Value : *525 ± 10mV
Waveform
* : 486 ± 10mV for U.S.A. & Canada model
Y-signal of S MONITOR OUT
Y
C
C-signal of S-MONITOR OUT
Y
Y-signal COMPONENT OUT
PB/CB-signal COMPONENT OUT
PB/CB
2.4. 手順
(1) セットの SMONITOROUT の信号レベルをオシロスコー
プ上の波高値で調整します。
(a) Y 信号レベル
調整個所 ： 1U-3737VR601
調整値 ： 714 ± 14mV
波形
(b) C 信号レベル
調整個所 ： 1U-3737VR602
調整値 ： 286 ± 5ｍV
波形
(2) COMPONENTOUTの信号レベルをオシロスコープ上の
波高値で調整します。
(a) Y 信号レベル
調整個所 ： 1U-3737VR603
調整値 ： 714 ± 14ｍV
波形
(b) P
B/CB 信号レベル
調整個所 ： 1U-3737VR604
調整値 ： 525 ± 10ｍV
波形
SMONITOROUT の Y 信号レベル
Y
C
S-MONITOROUT の C 信号レベル
Y
COMPONENTOUT の Y 信号レベル
PB/CB
COMPONENTOUT の PB/CB 信号レベル

Denon AVR-2807 Specifications

General

Number of Channels	7.1
HDMI Inputs	2
HDMI Outputs	1
Component Video Inputs	3
Component Video Outputs	1
Dolby Digital	Yes
DTS	Yes
Frequency Response	10 Hz - 100 kHz (+1, -3 dB)
Total Harmonic Distortion	0.05%
Input Sensitivity	200 mV
Signal-to-Noise Ratio	100 dB
Speaker Impedance	6-16 ohms
Tuner Type	AM/FM
Power Output	110W per channel
Digital Audio Inputs	2 coaxial
Auto Setup	Audyssey MultEQ
Multi-room	Yes
Width	434 mm
Height	171 mm
Dimensions	434 x 171 x 414 mm
