• Cette fonction convertit automatiquement différents formats de signaux vidéo reçus par l’AVR-688 dans
le format utilisé pour reproduire les signaux vidéo de l’AVR-688 vers un moniteur.
• Le circuit d’entrée/sortie vidéo de l’AVR-688 est compatible avec les quatre types de signaux vidéo
suivants:
Signaux vidéo numériques: HDMI
Signaux vidéo analogiques: Vidéo composante, S-Vidéo et vidéo
Fonction de conversion vidéo

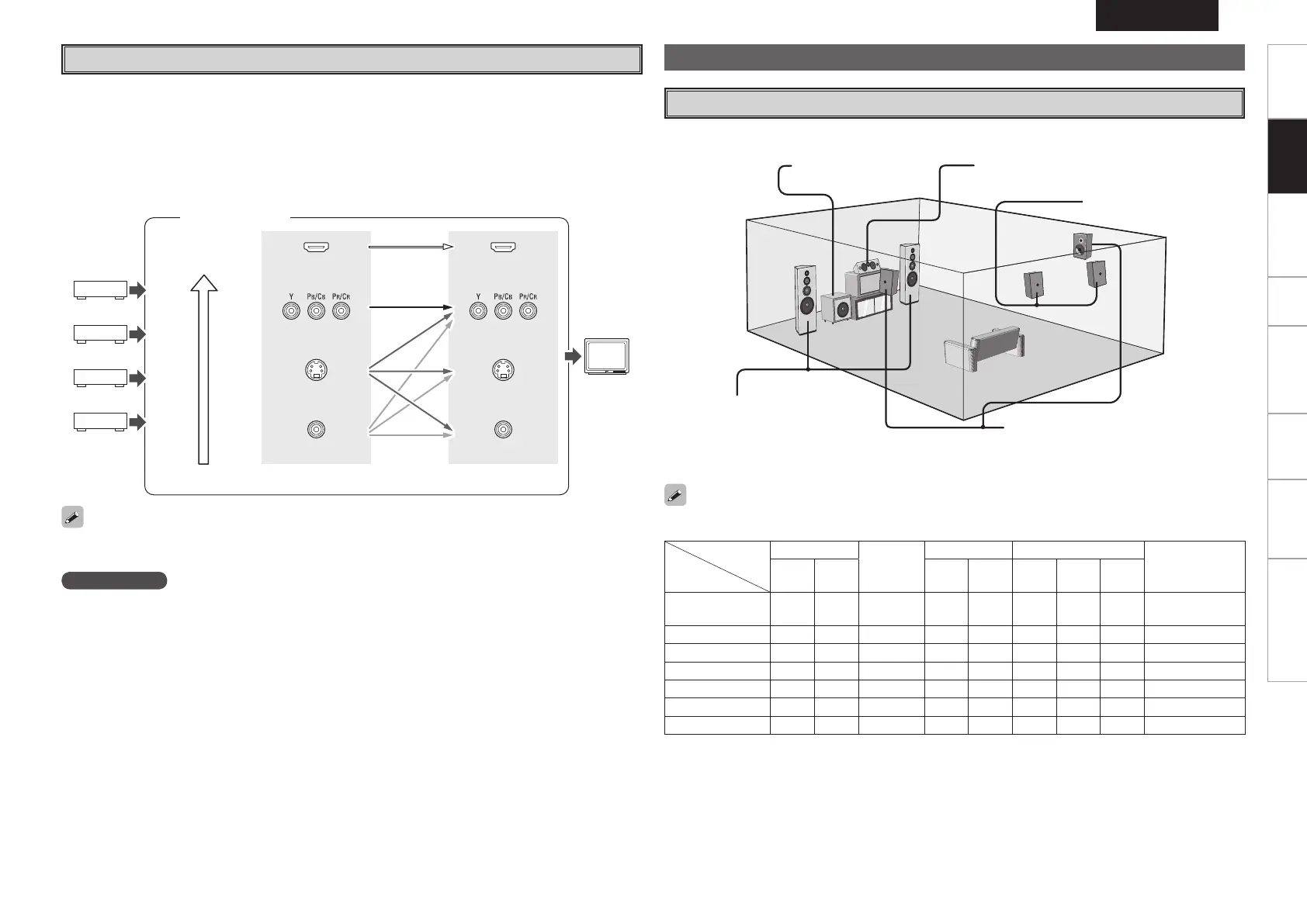

GParcours des signaux vidéo à l’intérieur de l’AVR-688H
Zone principale
Reproduction d’image
de qualité élevée
Borne HDMI
Bornes vidéo
composante
Borne S-Vidéo
Borne vidéo
Moniteur
Borne HDMI
Bornes vidéo
composante
Borne S-Vidéo
Borne vidéo
Entrées vidéo Sorties vidéo
REMARQUE
• Les signaux HDMI ne peuvent pas être convertis en signaux analogiques.
• Les signaux vidéo d’entrée composante ne peuvent être émis que par des bornes vidéo composante.
• Lorsqu’un signal vidéo non standard d’une console de jeux ou d’une autre source est entré, la fonction
de conversion vidéo peut ne pas fonctionner.
Lorsque vous n’utilisez pas cette fonction, connectez une sortie moniteur dont la borne est du même type
que celle de l’entrée vidéo.
Connexions

Introduction Configuration Lecture Télécommande Multi-zone Informations Dépistage des pannes
FRANCAIS
Connexion des enceintes
L’illustration ci-dessous montre un exemple de disposition basique de l’amplificateur associé à 8 enceintes
et à un moniteur.
Installation des enceintes
Subwoofer Enceinte centrale
Enceintes surround
Enceintes avant
Placez les enceintes avant de
chaque côté du moniteur ou de
l’écran et, autant que possible, au
même niveau que l’écran.
Le tableau ci-dessous montre une configuration d’enceintes générale pour l’AVR-688.
Enceintes surround arrière
FRONT
CENTER
SURROUND SURROUND BACK
SUBWOOFER
L R L R L R
1
seule
7.1 canaux
(FRONT A+B)
S S S S S S S
–
S
7.1 canaux
S S S S S S S
–
S
6.1 canaux
S S S S S
– –
S S
5.1 canaux
S S S S S
– – –
S
3.1 canaux
S S S
– – – – –
S
2.1 canaux
S S
– – – – – –
S
2 canaux
S S
– – – – – – –
