Connexions

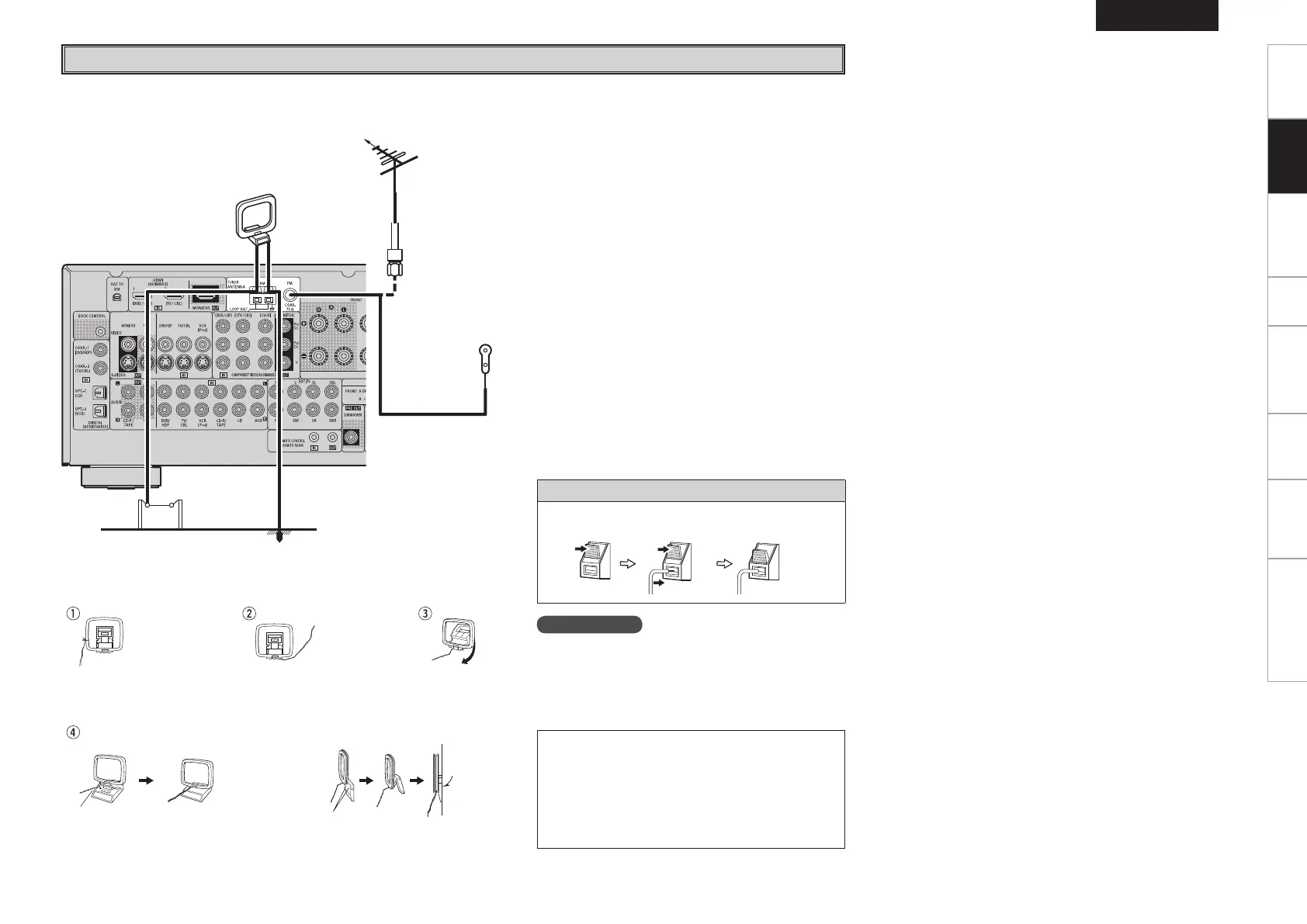

Bornes d’antennes
Une prise de câble d’antenne FM type F peut être connectée directement.
Direction de la station émettrice
Antenne à boucle AM
(fournie)
Antenne FM
Câble coaxial
75 /ohms
Antenne intérieure FM
(fournie)
Terre
Antenne AM extérieure
Remarque pour l’installateur du système CATV:
Cette note est destinée à attirer l’attention de
l’installateur du système CATV sur l’Article 820-40
de NEC qui fournit des indications pour la mise à la
terre et, plus particulièrement, spécifie que la terre
du câble doit être connectée au système de terre du
bâtiment, aussi près du point d’entrée du câble que
possible.
Antenne à boucle AM
Retirer le ruban en vinyle et
enlever la ligne de connexion.
Connexion aux bornes
d’antenne AM.
Plier dans le sens inverse.
a. Avec l’antenne sur n’importe
quelle surface stable.
Montage
b. Avec l’antenne fixée au mur.
Orifice d’installation pour fixation au
mur, etc.
Connexion des antennes AM
1. Enfoncez
le levier.
2. Insérez le
conducteur.
3. Ramenez
le levier.
REMARQUE
• Ne pas connecter simultanément deux antennes FM.
• Ne pas débrancher l’antenne à boucle AM, même si
vous utilisez une antenne AM externe.
• Assurez-vous que les bornes des fils de l’antenne à
boucle AM n’entrent pas en contact avec les parties
métalliques sur panneau.
