Denon AVR-688

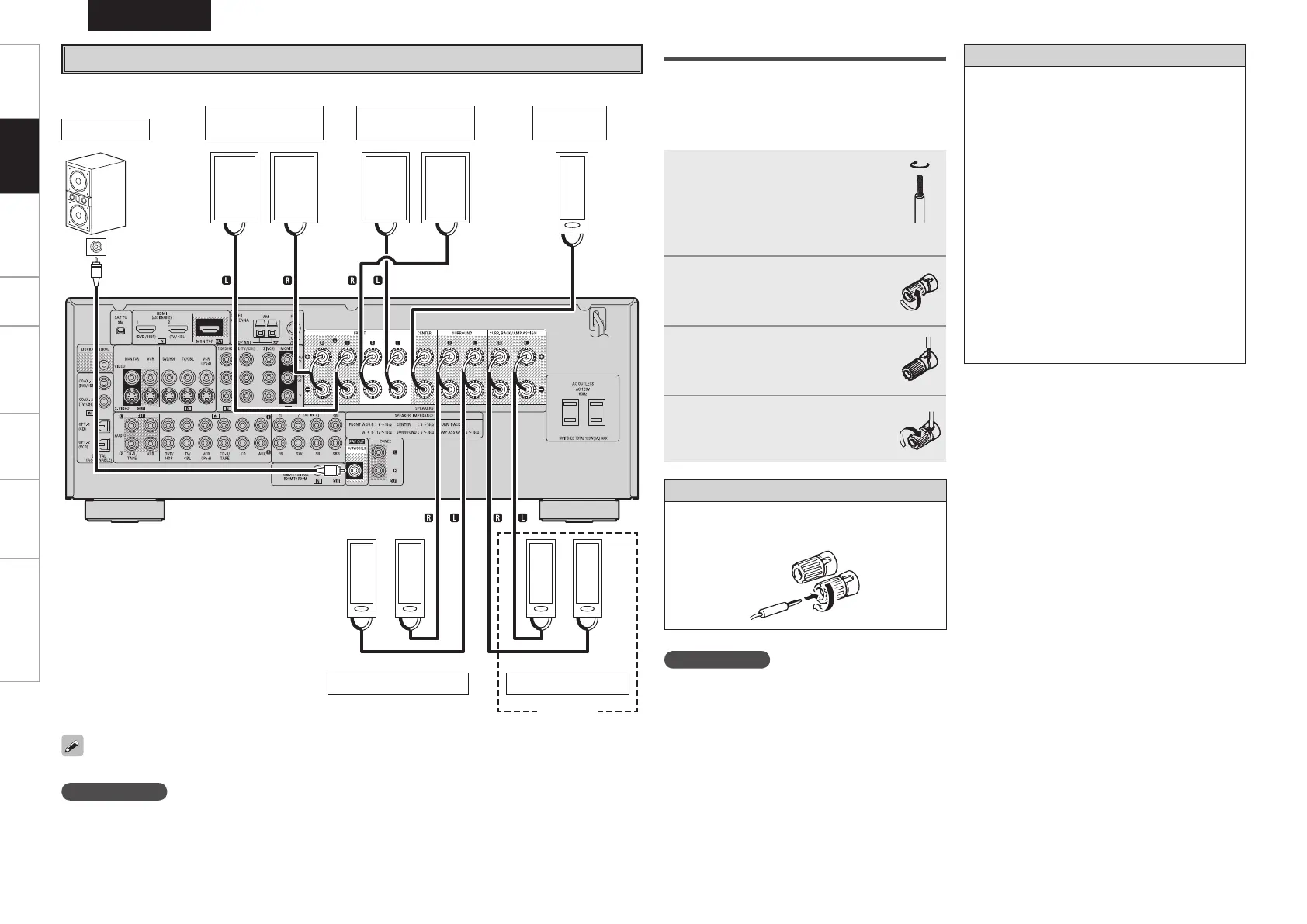

Connexion des enceintes
Exemple: Utilisation 5.1 canaux (FRONT A+B) et ZONE2
Lorsque vous utilisez une seule enceinte surround arrière, connectez-la au canal gauche (SBL).
REMARQUE
Par défaut, le paramètre “Amp Assign” de l’AVR-688 est réglé sur “ZONE2”. Pour une utilisation en tant
qu’enceinte surround arrière de zone principale, modifier le paramètre “Amp Assign” (vpage 27).
Connexions
w q
w q
w q w q w q w q
*/
w q w qw q
(R)
(L) (R) (L) (R)
(L) (R) (L)
Enceintes avant
A
Enceinte
centrale
Subwoofer
Subwoofer
avec
amplificateur
intégré
Enceintes surround Enceintes ZONE2
ZONE2
b L : Gauche
R : Droite
Enceintes avant
B

Introduction Configuration Lecture Télécommande Multi-zone Informations Dépistage des pannes
FRANCAIS
Connexion des câbles d’enceinte
Vérifiez attentivement la polarité des canaux
gauche (L) et droit (R) et + (rouge) et – (noir) des
enceintes connectées à l’AVR-688, et veillez à relier
correctement les canaux et les polarités.
REMARQUE
• Utilisez des enceintes ayant une impédance
comprise entre 6 et 16 /ohms. Lorsque
les enceintes avant A et B sont utilisées
simultanément, leur impédance doit être comprise
entre 12 et 16 /ohms.
• Connectez les câbles d’enceinte de façon à ce
qu’ils ne dépassent pas des bornes d’enceinte. Le
circuit de protection risque d’être activé si les fils
touchent le panneau arrière ou si les côtés + et –
entrent en contact (v “Circuit de protection”).
• Ne jamais toucher les bornes d’enceinte lorsque
l’alimentation est connectée. Vous risquez de
subir un choc électrique.
Circuit de protection
Si vous utilisez pendant longtemps et à volume
élevé des enceintes dont l’impédance est
inférieure à l’impédance spécifiée (des enceintes
4 /ohms par exemple), la température risque
d’augmenter et d’activer le circuit de protection.
Lorsque le circuit de protection est activé, la
sortie des enceintes est coupée et le témoin
d’alimentation clignote en rouge. Dans ce cas,
débranchez le cordon d’alimentation, puis vérifiez
la connexion des câbles d’enceintes et des câbles
d’entrée. Si l’appareil est extrêmement chaud,
attendez qu’il refroidisse et facilitez son aération.
Rebranchez ensuite le cordon d’alimentation et
remettez l’appareil en marche.
Si le circuit de protection est à nouveau activé bien
que la ventilation autour de l’appareil soit suffisante
et que les connexions soient correctes, il se peut
que l’appareil soit endommagé. Eteignez l’appareil
et contactez un centre technique DENON.
1
Ôtez environ 0,03 ft/10 mm
de la gaine à l’extrémité
du câble d’enceinte, puis
torsadez le l ou appliquez-y
une prise.
2
Tournez la borne d’enceinte
dans le sens anti-horaire
pour la desserrer.
3
Insérez le l du câble
d’enceinte dans la garde de
la borne d’enceinte.
4
Tournez la borne d’enceinte
dans le sens horaire pour la
serrer.
Utilisation de prises bananes
Bien serrer la borne d’enceinte avant d’insérer la
prise banane.
