Connexion aux prises CA
• Ces prises alimentent les dispositifs audio externes.
• L’alimentation fournie par ces prises est activée et
désactivée par l’interrupteur principal de l’appareil.
• Vous pouvez connecter un équipement audio dont la
consommation totale est de 120 W (1 A).
Multi-zone
Connexions
Connexions hors ZONE2

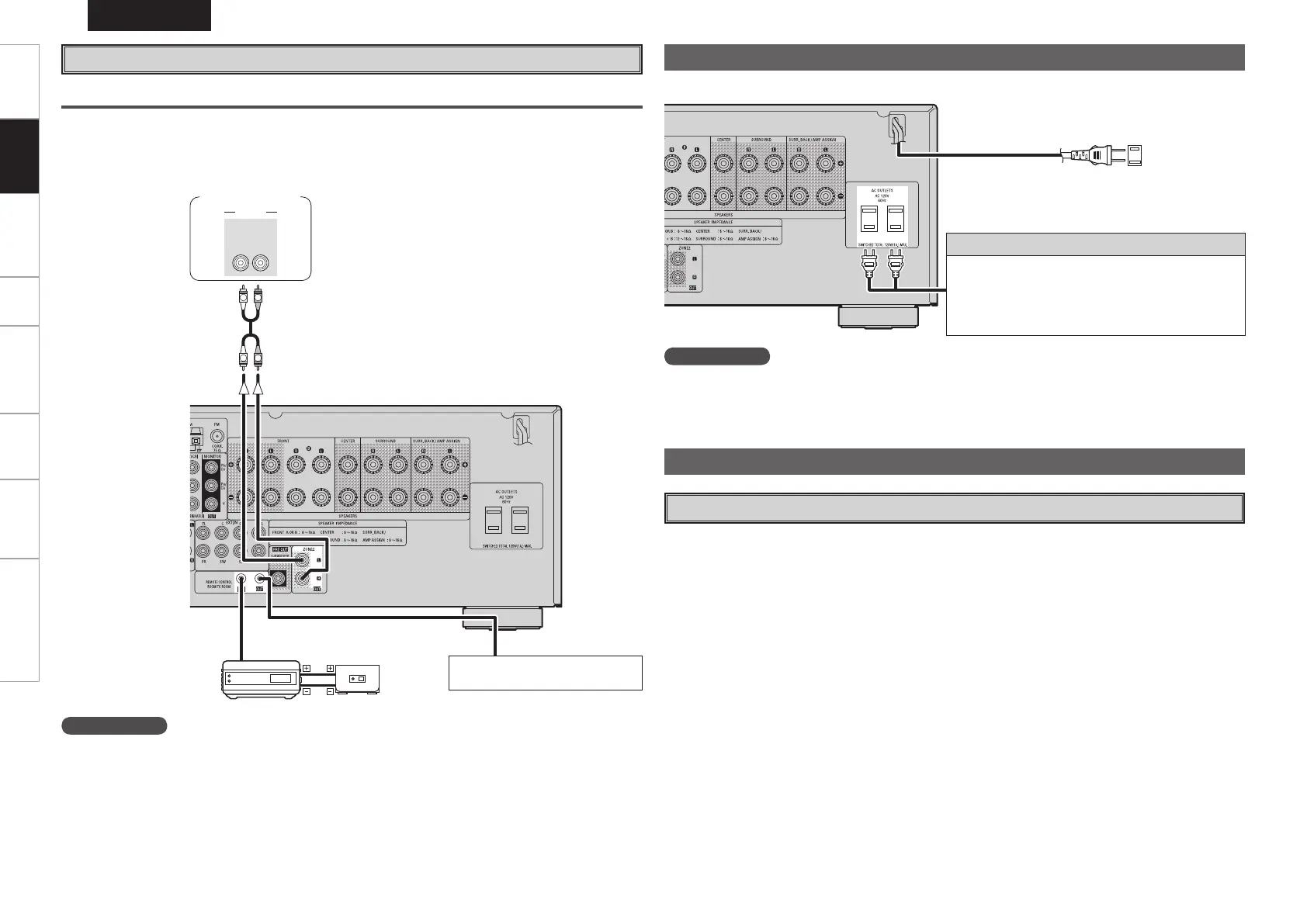

Lorsqu’un autre amplificateur de pré-main (intégré) est connecté, les connecteurs de sortie ZONE2 peuvent
servir à reproduire simultanément une source différente dans la ZONE2 (vpage 47 ~ 49).
R
L
R
L
"69
065
"6%*0
3-
*/
"6%*0
Amplicateur de
pré-main
(ZONE2)
Entrée
Sortie
Retransmetteur
infrarouge
Capteur
infrarouge
Prise d’extension pour utilisation
future.
REMARQUE
• Utilisez des cordons RCA de qualité pour la sortie audio afin d’éviter le bruit ou le bourdonnement d’induction.
• Pour les instructions sur l’installation et le fonctionnement des appareils vendus séparément, reportez-
vous à leur mode d’emploi respectif.
• Pour obtenir une reproduction multi-zone, voir “Affectation de l’amplificateur / Connexions et
fonctionnement multi-zone” (
vpage 47 ~ 49).

Introduction Configuration Lecture Télécommande Multi-zone Informations Dépistage des pannes
FRANCAIS
REMARQUE
• Bien insérer les prises CA. Des connexions incomplètes risquent de générer du bruit.
• N’utilisez les prises CA que pour brancher les dispositifs audio. Ne les utilisez pas comme alimentation
pour des sèche-cheveux ou des équipement non audio.
Ne pas brancher le cordon d’alimentation avant d’avoir terminé toutes les connexions.
Connexion du cordon d’alimentation
Mise en marche (vpage 35)
Une fois les connexions terminées
