DHT-FS5
4.2. Switching the bass manager
When entering "BYPASS mode", the bass manager is set for "configuration 1".
It is possible to switch the bass manager between "off" and "configuration 1". This can be selected with the "SETUP" button
on the remote control unit. The display will show "oF" or "C1".
4.3. Switching on/off individual amplifier channels
When entering the "BYPASS mode", all output channels will be active.
However, for certain tests it is required to switch off one or more output channels.
Different speaker modes can be selected with the "SDB" button on remote control unit.
When pressing the "SDB" button, you will see the output channels which are active. By default you will see "AL" which means
that all speakers are active. By pressing "SDB" several times, you can switch off different output channels:
Speaker modes:
AL
1
2
3
4
5
6
"1" - "5" correspond to F1-F5 of the speaker
"6" is the PRE OUT
5. CERTIFICATION MODE
5.1. Configuration
- The X-space surround encoder is switched off

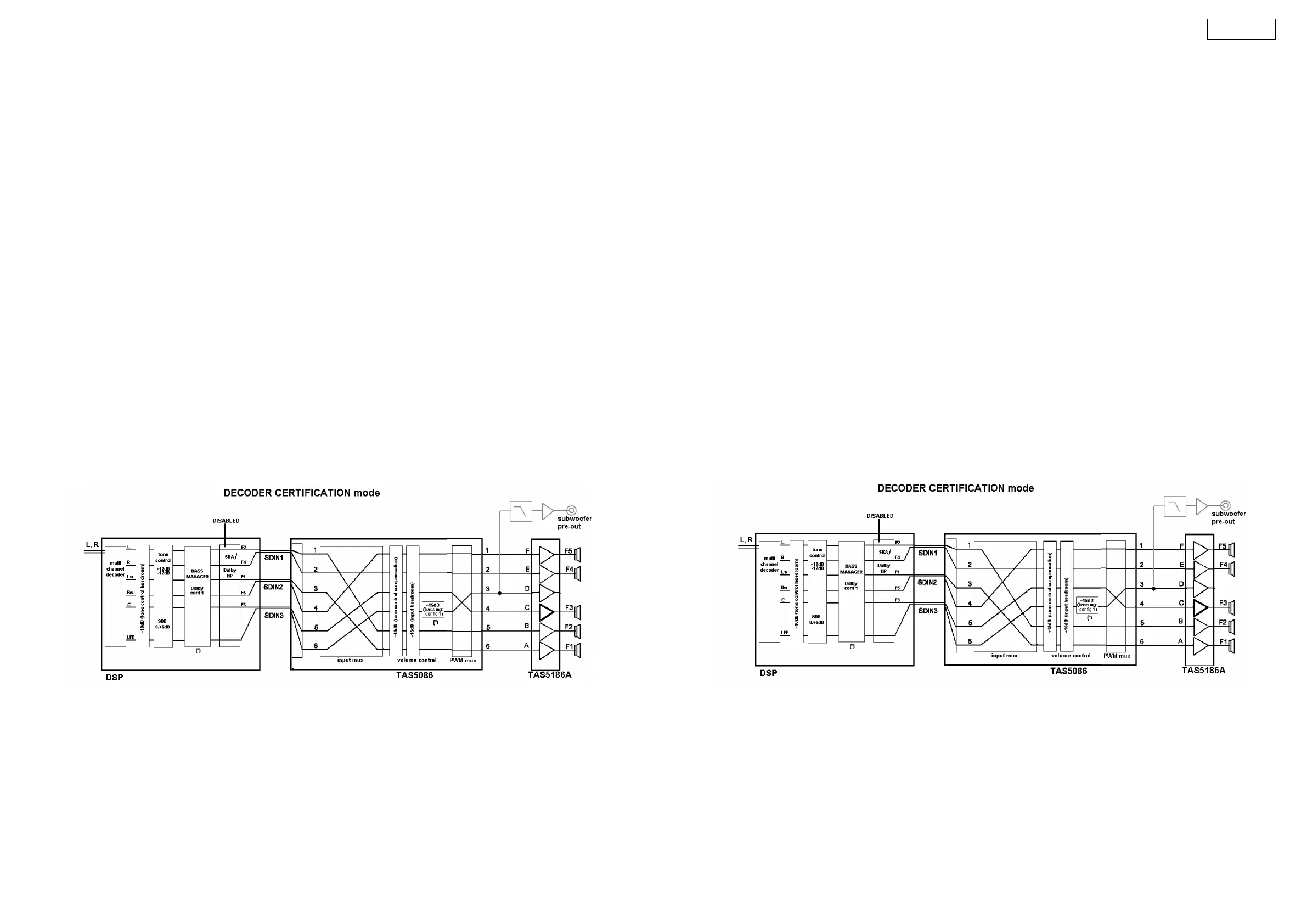

The complete signal routing is shown in below diagrams:
5.2. Switching the bass manager
When entering "certification mode", the bass manager is set for "configuration 1".
It is possible to switch the bass manager between "off" and "configuration 1".
This can be selected with the "SETUP" button of Remote Controller. The display will show alternatively "oF" and "C1".
4.2. ベースマネージメントの切り替え
"BYPASSモード " に入ると、ベースマネージメントは "CF1" に設定される。
リモコンの " 設定 " ボタンでベースマネージメントを、"OFF"または"CF1"に切り替えることができる。
"oF"( ベースマネージメント OFF)または"C1"( ベースマネージメント CF1) が表示される。
4.3. 各アンプチャンネルの ON/OFF 切り替え
"BYPASSモード " に入ると、全チャンネルの出力が有効になる。ただし、ある種のテストにおいては、いくつかの出力
チャンネルを OFF に切り替える必要がある。
リモコンの " 重低音 "ボタンでスピーカ出力チャンネルを選択できる。" 重低音 " ボタンを押している間、有効な出力チャ
ンネルを確認できる。
初めに全スピーカーが有効であることを示す "AL" が表示される。" 重低音 "ボタンを押す毎に , 下記の q 〜 u のようにス
ピーカー出力チャンネルを OFF に切り替えられる。
スピーカーモード :
① AL
② 1
③ 2
④ 3
⑤ 4
⑥ 5
⑦ 6
"1"〜 "5" はスピーカのF1 〜 F5 に対応する。
"6"は PRE OUT
5. CERTIFICATIONモード
5.1. 設定
-X-spacesurround 処理機能は OFF
全体の信号の流れを下図に示す。
5.2. ベースマネージメントの切り替え
"CERTIFICATIONモード " に入ると、ベースマネージメントは"CF1"に設定される。
リモコンの " 設定 " ボタンでベースマネージメントを、"OFF"または"CF1"に切り替えることができる。
"oF"( ベースマネージメント OFF)と"C1"( ベースマネージメント CF1) のどちらかが表示される。
