7
DHT-FS5

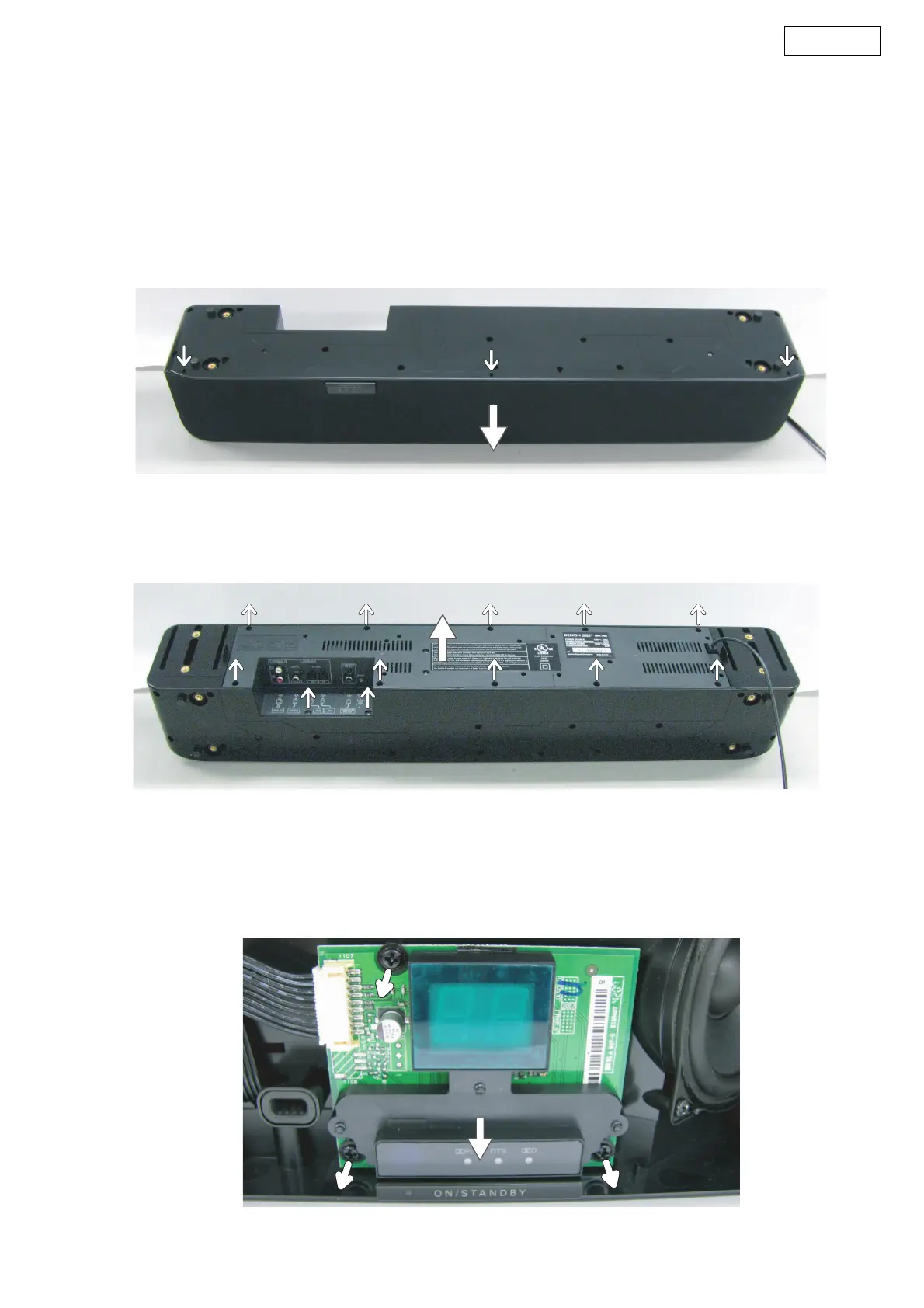

各部のはずしかた
（組み立てるときは、逆の順序でおこなってください。）
1. ネットのはずしかた
(1) 先端の細いマイナスドライバー等を本体底面の穴へ差
し込み、フロント側へネットを押し出す（３ヶ所）。
(2) ネットを矢印の方向へはずす。
2. リアパネルのはずしかた
(1) 背面よりネジを 12 本はずす。
(2) リアパネルを矢印の方向へはずす。
3. DISPLAY 基板のはずしかた
(1) フロント面よりネジを 3 本はずす。
(2) FRONT 基板を矢印の方向へはずす。
(3) DISPLAY 基板上のコネクタをはずす。
DISASSEMBLY
(Follow the procedure below in reverse order when reassem-
bling.)
1. Nets
(1) A thin minus driver in the point etc. are inserted in the
hole of the main body bottom, and the net is pushed out
to the front side (three places).
(2) Detach the Net as shown in the arrow direction.
2. Rear Panel
(1) Remove 12 screws on the rear.
(2) Detach the Rear Panel as shown in the arrow direction.
3. Display P.W.B.
(1) Remove 3 screws on the front.
(2) Detach the FRONT P.W.B. as shown in the arrow direc-
tion.
(3) Disconnect the connectors on the DISPLAY P.W.B..
To Next Page
