DHT-FS5
ワイヤー整形図
調整や部品の交換等により、ワイヤー類の結束をはずしたり移
動させた場合には、それらの作業が完了した時点でワイヤーの
整形をおこなってください。正しく整形されてないとノイズ発
生の原因となることがあります。
1. AMPLIFIERP.W.BUNIT部
(1) qCABLEXARR-12L135を 4P/5P/6P コネクタよりの位置
でコードが広がらないようクランプバンドで固定する。
2. TOTALCOVERREARASSY部
(1) w5PPH-PHCORD を Cover-Rear のリブのスリットに通
してワイヤーを整形する。
WIRE ARRANGEMENT
If wire bundles are untied or moved to perform adjustment or
parts replacement etc., be sure to rearrange them neatly as
they were originally bundled or placed afterward.
Otherwise, incorrect arrangement can be a cause of noise
generation.

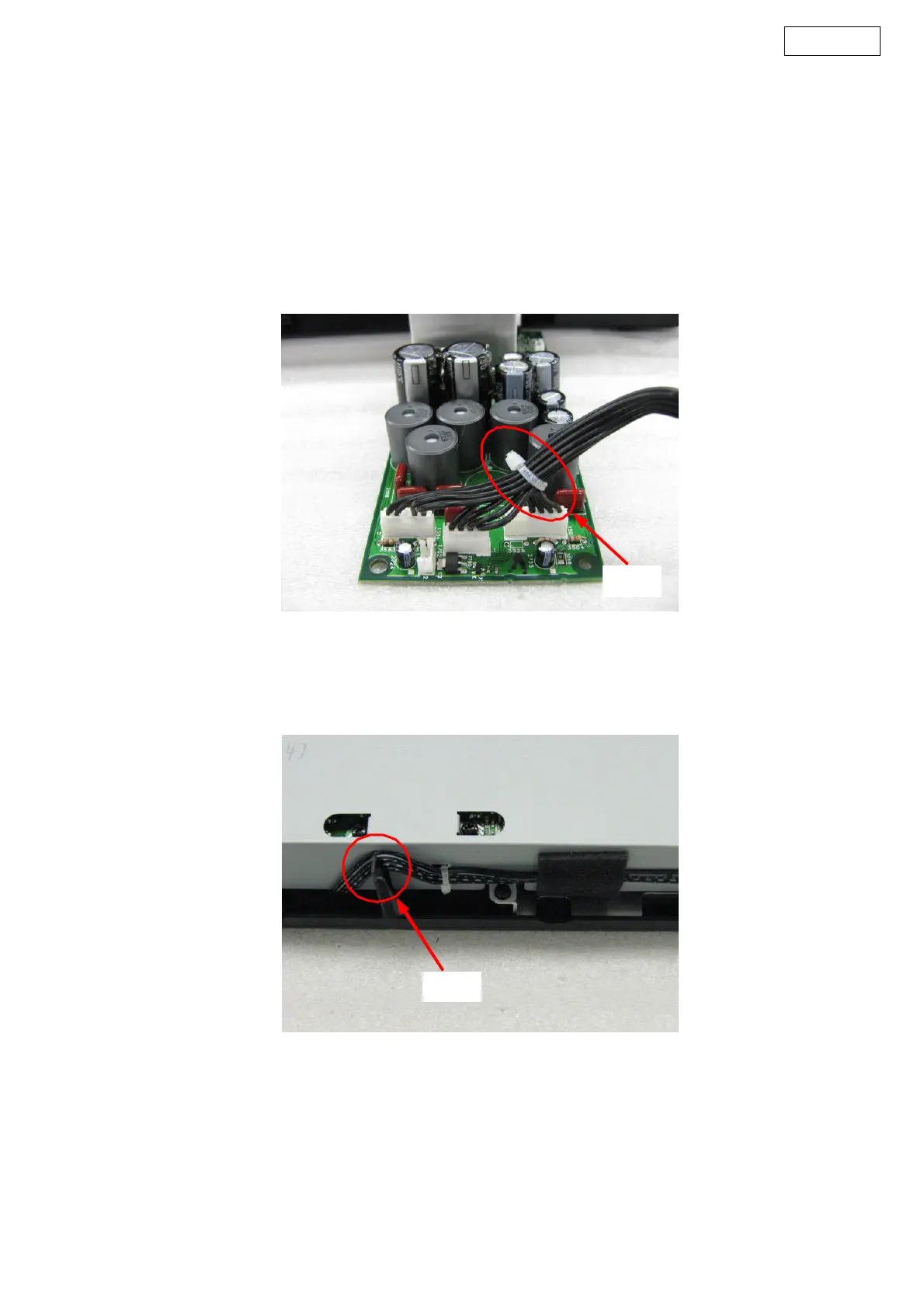

1. AMPLIFIER P.W.B UNIT
(1) qFasten the CABLE XARR-12 L135 with a clamp band
at the position from the 4P/5P/6 connector .For the CA-
BLE XARR-12 L135 is not extended.
2. TOTAL COVER REAR ASSY
(1) Pass the 5P PH-PH CORD(w) through the slit of rib on
the Cover-Rear, and arrange the wire.
①
②
To Next Page
