Denon DHT-FS5 Service Manual

15
DHT-FS5
TEST MODE
1. INTRODUCTION
The DHT-FS5 has 2 test modes.
1) BYPASS mode : for electrical measurements
2) CERTIFICATION mode: for Dolby, DTS and AAC certification tests
2. HOW TO ENTER THE TEST MODES
Perform following actions:
1) Unplug the AC cord during the power turned on.
2) Pressing the set with the mains switch, plug the AC cord into a power outlet.
3) Release the main switch after the display lights.
4) If you want to enter "BYPASS mode":
Press the "TV(d1)" button on the remote control unit within 2 sec the display will show "bp".
If you want to enter "CERTIFICATION mode":
Press the "DVD(d2)" button on the remote control unit within 2 sec the display will show "CE"
3. HOW TO LEAVE THE TEST MODES
1) Switch off the set (with the mains switch) and switch on again

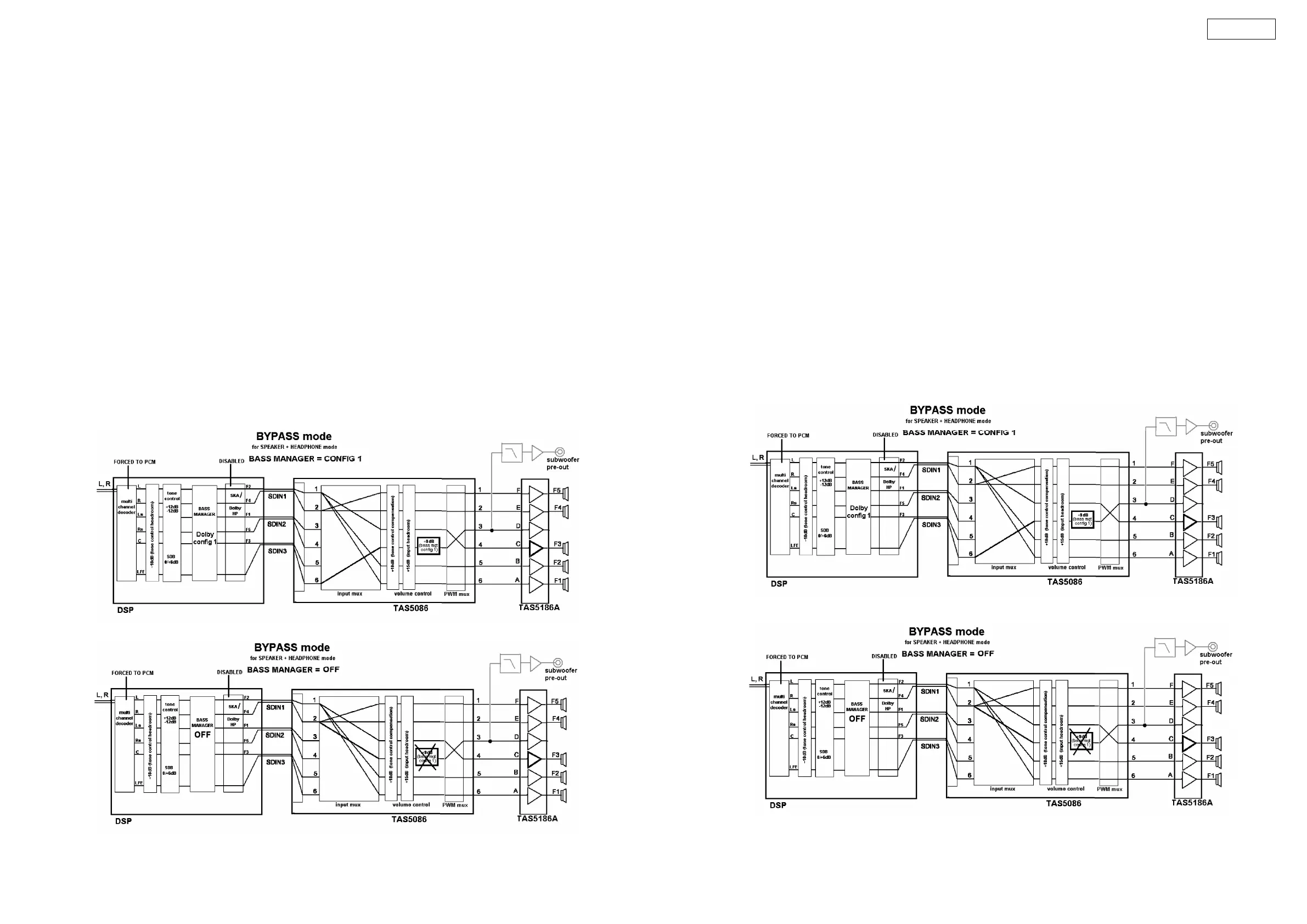

4. BYPASS MODE
4.1. Configuration
- The multichannel decoder is forced to PCM
- The X-space surround encoder is disabled
テストモード
1. はじめに
DHT-FS5 には 2 つのテストモードがあります。
1)BYPASSモード : 電気的測定用
2)CERTIFICATIONモード : DOLBY、DTS、AACの承認テスト用
2. テストモードへの入り方
以下のように操作する。
1) DHT-FS5 が電源 ON 状態で AC コードを抜く。
2) 電源ボタンを押しながら AC コードを接続する。
3) ディスプレイが点灯したら、電源ボタンを離す。
4) "BYPASSモード " にする時は、2 秒以内にリモコンの" テレビ（d1）"ボタンを押す。
ディスプレイに"bp"と表示される。
"CERTIFICATIONモード " にする時は、2 秒以内にリモコンの"DVD（d2）"ボタンを押す。
ディスプレイに"CE"と表示される。
3. テストモードの終わり方
1)DHT-FS5 の電源ボタンを押して OFF にし、再度 ON にする。
4. BYPASSモード
4.1. 設定
-マルチチャンネル処理は PCM
-X-spacesurround 処理機能は無効

Denon DHT-FS5 Specifications

General

Type	Home theatre speakers
Frequency range	80 - 20000 Hz
Dimensions (WxDxH)	750 x 138 x 118 mm
Satellite speaker driver diameter	3.15 \
Audio output channels	5.0 channels
Impedance	6 Ω
RMS rated power	150 W
Signal-to-Noise Ratio (SNR)	100 dB
Microphone in	Yes
Product color	Black

Weight and Dimensions

Weight	5100 g
