BETONIARKA
PL

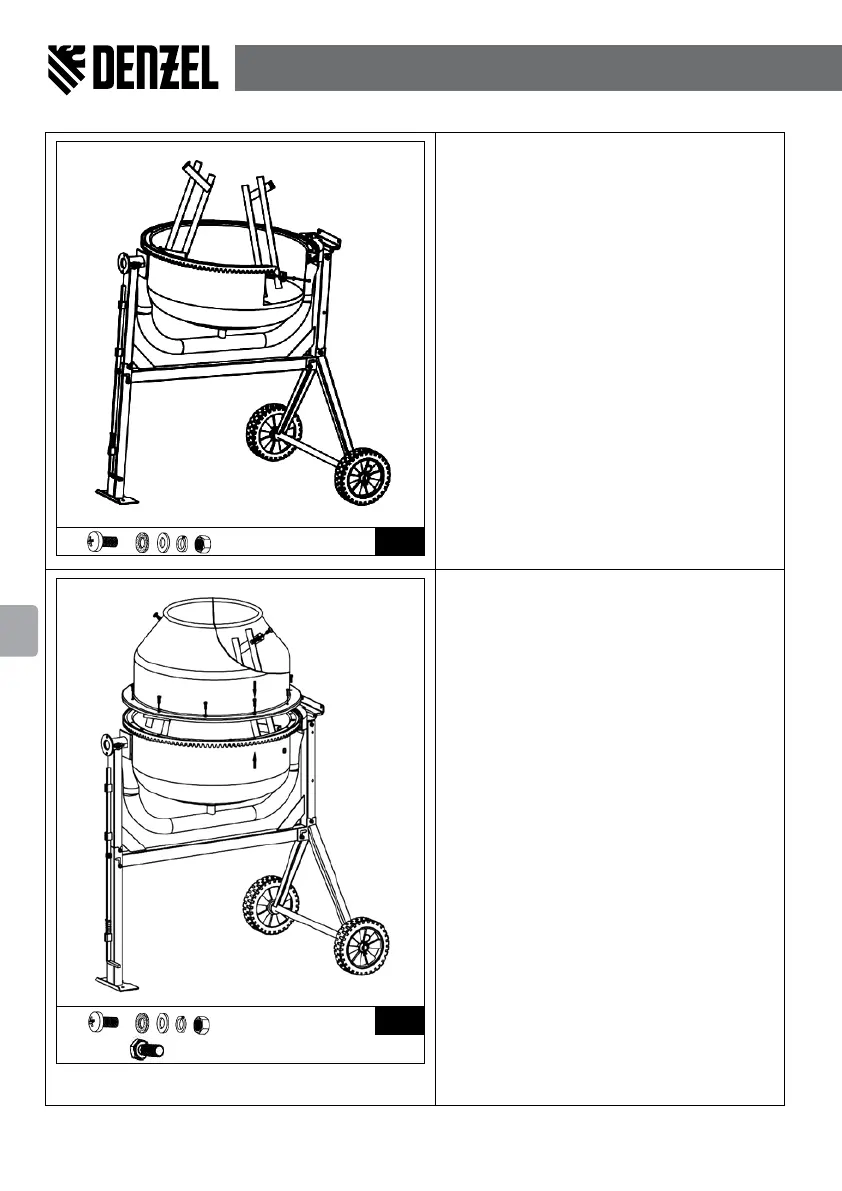

M10×20 ×2 E
Użyj zestawu montażowego z literą „E”.
Zainstaluj ostrza (5) na dnie zbiornika (4) w
następującej kolejności:
•
wyrównaj otwory na ostrzach z otworami na dnie
zbiornika;
•
włóż śrubę M10x20 przez otwór;
•
po drugiej stronie śruby M10x20 zamontuj w
następującej kolejności: podkładka gumowa M10
•
podkładka zwykła M10, podkładka sprężysta M10 i
nakrętka M10;
•
dokręć nakrętkę kluczem.
M10×20 ×2 F
M8×16 ×10
Użyj zestawu montażowego z literą „F”.
Zainstaluj górę zbiornika (3) w następującej
kolejności:
•
potrzebne są 2 osoby, aby zainstalować górę
zbiornika na dnie zbiornika;
•
delikatnie opuść górną część zbiornika, łącząc
otwory górnej części z dolnym odpowiednikiem
połączenia śrubowego;
•
dokręć 10 śrub M8x16;
•
zamocuj ostrza (5) w górnej części, wkładając śrubę
M10x20 przez otwór;
•
po drugiej stronie śruby M10x20 zamontuj w
następującej kolejności: podkładka gumowa M10
•
podkładka zwykła M10, podkładka sprężysta M10 i
nakrętka M10;
•
dokręć nakrętkę kluczem.
