BETONIARKA
PL

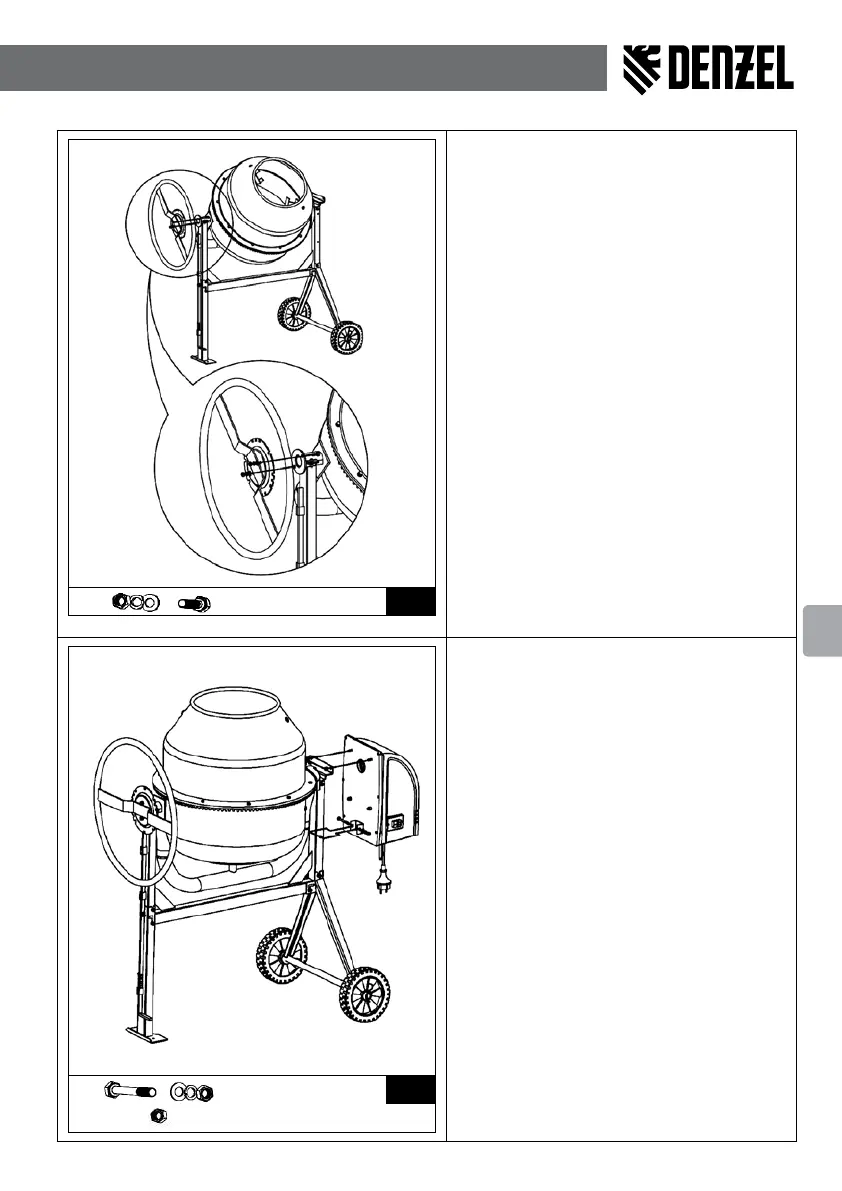

M8×20 ×2 G
Użyj zestawu montażowego z literą „G”.
Zamontować kierownicę (2) na wale dna zbiornika (3)
w następującej kolejności:
•
wyrównaj otwory w kierownicy z otworami na wale
•
włóż śrubę M8x20 przez otwór;
•
po drugiej stronie śruby M8x20 zamontuj w
następującej kolejności: podkładka zwykła M8,
podkładka sprężysta M8 i nakrętka M8;
•
dokręć nakrętkę kluczem.
M8×70 ×1 H
M8 ×2
Użyj zestawu montażowego z literą „H”.
Zamontować silnik (1) na ramie (11) w następującej
kolejności:
•
włóż kołki silnika w otwory w uchwycie wału;
•
zamontuj dwie nakrętki M8 na sworzniach silnika;
•
dokręć nakrętki M8 kluczem;
•
wyrównaj otwory uchwytu silnika w kształcie litery
U z otworami w ramie;
•
włóż śrubę M8x70 przez otwór;
•
po drugiej stronie śruby M8x70 zamontuj w
następującej kolejności: podkładka zwykła M8,
podkładka sprężysta M8 i nakrętka M8;
•
dokręć nakrętkę kluczem.
