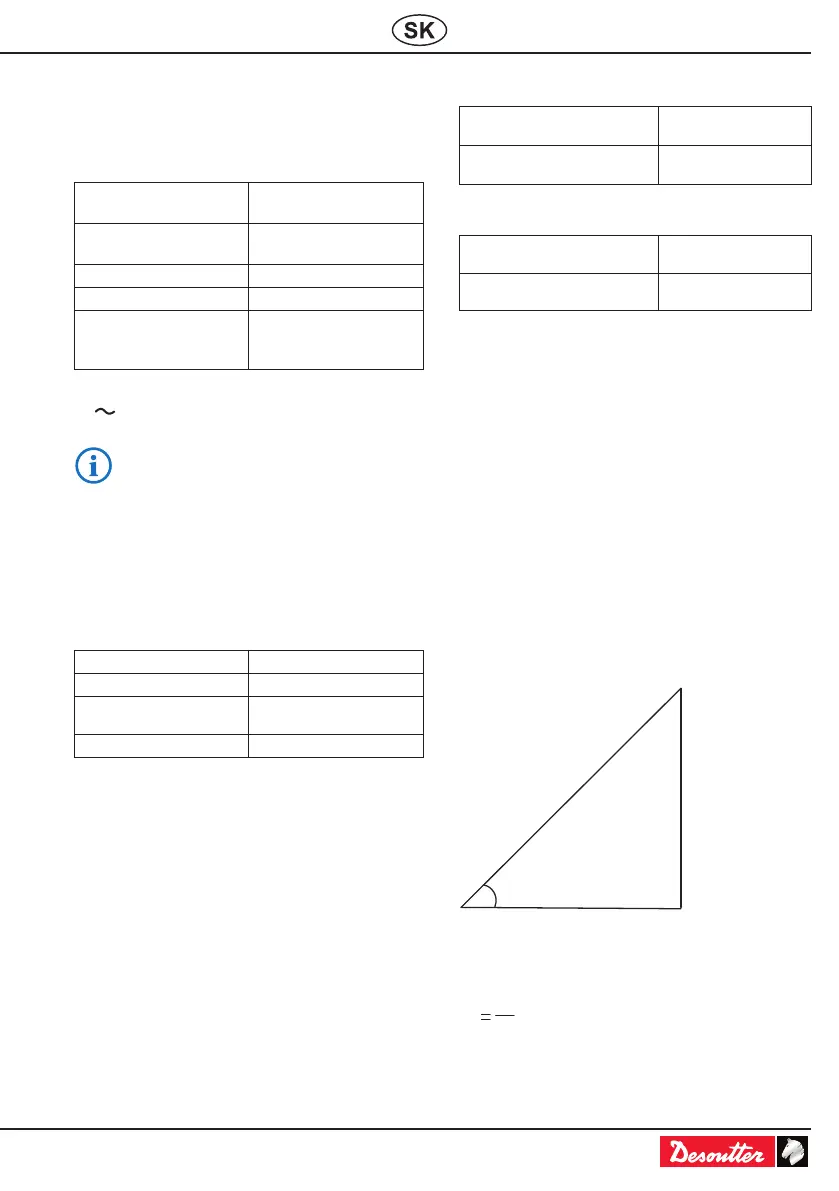

Desoutter CVI3 Vision Quick Start User Manual

6159932290_13
107 / 14406/2020
Slovenský
(Slovak)
TECHNICKÉ ÚDAJE
● Pozri stranu 5.
Doplnkové údaje
Normálne podmienky okolitého prostredia (pre
účely normy IEC 61010-1)
Prevádzková teplota
5 až 40 °C
41 až 104 °F
Maximálna relatívna
vlhkosť
80 % pri teplotách do
31 °C
Trieda zariadenia II
Nadmorská výška do 2 000 m
Použiteľné v
prostredí so stupňom
znečistenia 2
iba pre použitie vnútri
budov
Sieťové napätie
Striedavý prúd.
Riadiace systémy môžu podporovať
jednofázové napájanie 100 – 240 V~, ale
systém správne funguje pri 100 – 120 V~
alebo 200 – 240 V~.
Ochrana na napájacom prívode
- Každá riadiaca jednotka zahŕňa GFCI
(zemnú ochranu) a nadprúdovú ochranu 16
A (integrovanú do GFCI).
- Žiadna poistka.
Prúdový chránič
Napätie 200 – 240 V
Max. prúd 16 A
Vypínacia
charakteristika
D
Diferenciálna citlivosť 30 mA
Pre informáciu:
- spotreba v pohotovostnom režime je 17 W,
- maximálny výkon dodávaný z napájacieho
zdroja 24 V (medzi pólmi 2 a 3 V/V
zásuvky):
CVI3 Essential/CVI3 Vision/CVI3 Function:
1 A (24 V)
TWINCVI3: 2 A (24 V).
Príkon
Zdanlivý príkon je jediná potrebná informácia.
S = zdanlivý príkon meraný vo voltampéroch (VA)
S = U
rms
x I
rms
Zdanlivý príkon je 6 kVA.
Trvanie špičky je <0,5 s.
CVI3 Essential/CVI3 Vision/CVI3 Function
Stredný zdanlivý príkon je vždy ≤1 kVA.
Jednofázové napájanie
200 – 240 V
I
rms
≤ 4.35 A
Jednofázové napájanie
100 – 120 V
I
rms
≤ 8.7 A
TWINCVI3
Stredný zdanlivý príkon je vždy ≤2 kVA.
Jednofázové napájanie
200 – 240 V
I
rms
≤ 8.7 A
Jednofázové napájanie
100 – 120 V
I
rms
≤ 17.4 A
Príkon z externého napájania
Rozhodnutie nainštalovať externý prúdový
chránič závisí od typu internej elektrickej
rozvodnej siete v prevádzkárni zákazníka.
Toto zariadenie deteguje akúkoľvek poruchu
izolácie medzi niektorým fázovým a zemným
vodičom, okamžite automaticky za󰀬aví ná󰀬roj
vypnutím napájania a chráni operátora pred
akýmkoľvek zásahom elektrickým prúdom.
Ak sa nainštalujú i󰀬iče na konci napájacieho
prívodu, odporúčame zvoliť zariadenie s
nasledujúcimi technickými údajmi:
- Jednofázový istič 240 V 16 A – vypínacia
charakteristika D
- Jednofázový istič 110V 32 A – vypínacia
charakteristika D
Príkon riadiacej jednotky: vstupný prúd
Apparent power (S)
measured in VA
The “Power triangle”
Impedance
phase angle
True power (P)
measured in Watts
Reactive power (Q)
measured in VAR
P = skutočný príkon meraný v jednotkách Wattov,
P
u(t) x i(t)dt
1
T
0
∫
T
kde T je perióda signálu
Špičkový príkon riadiacej jednotky CVI3 je 5 kW.
