S = potenza apparente
S U
rms
x I
rms
Misurata in Volt-Amp (VA)
Il picco di potenza apparente è 6kVA e la durata
del picco è > 0,5 s
La potenza apparente media è sempre ≤ 1 kVA.
MONOFASE 230 V
At 230 V
I
rms
x
≤ 1 kVA
230
I
rms
≤
I
rms
≤ 4.35 A
230 A
1000
In questo caso consigliamo l'uso di un interruttore
di circuito da 10A curva D.
At 110 V
I
rms
x
≤ 1 kVA
110
I
rms
≤
I
rms
≤ 8.7 A
110 A
1000
In questo caso consigliamo l'uso di un interruttore
automatico da 20 A curva D.
Interruttore di circuito per corrente residua
JVL6-32
I controller CVI3 dispongono di un interruttore di
circuito per corrente residua JVL6-32 con protezione
da sovracorrente che o󰀨re protezione contro
i guasti di dispersione verso terra (30 mA),
sovraccarichi, corto circuiti e sovracorrente
nell’installazione (I=16 A. vedere curva).
La protezione da sovracorrente dell'interruttore
JVL6-32 utilizza caratteristiche di scatto di tipo “D”
0.0005
rT gnippi tim te ]ces[
7200
3600
1200
600
300
120
60
30
10
5
2
1
0.5
0.2
0.1
0.05
0.02
0.005
0.01
0.002
0.001
03 04 0551 02
2 3 4 5 6 7 8 9 01
1
acc. to IEC 60898-1
instantaneous tripping
5
4
5
4
3
1
2
N
N
1
2
t
nt
N
N
N
N
4
6
N
3
I = 1.0 I (T=40 °C )
I = 1.35 I : t <1h (T=25 °C )
2.0 I : t = 12- 12 0 s (T=25 °C )
10 I : t < 0.1 s
20 I : t < 0.1 s
conventional non-tripping current
conventional tripping current
type C: 5 I : t > 0.1 s
type D: 10 I : t > 0.1 s
tripping characteristic
acc. to UL 489 / CSA 22.2 No. 235
3
D
C
Multiples of I
n

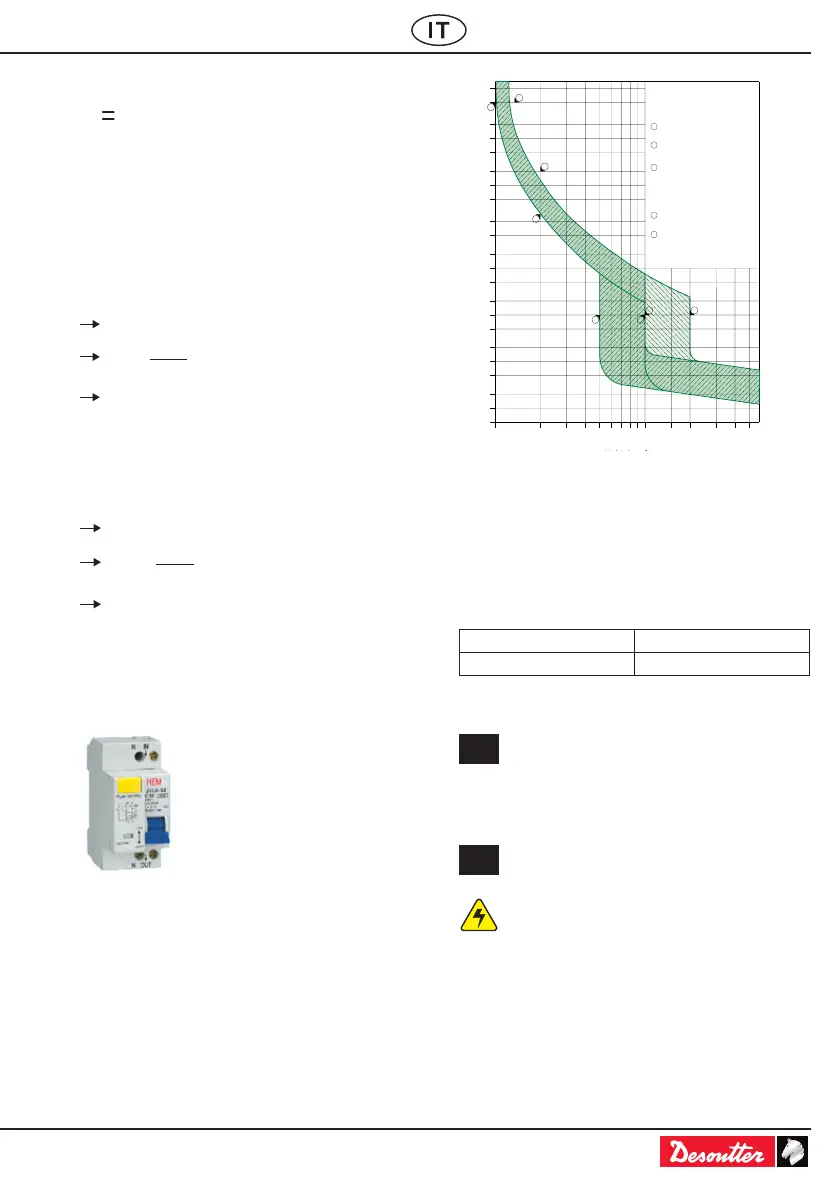

Figura 1 – Curva C e D
Utensili
Una temperatura interna eccessiva nel motore
elettrico dell’utensile è rilevata dal controller e il
motore dell’utensile viene arre󰀬ato.
Il motore può essere riavviato solo dopo che la
temperatura è diminuita.
Limiti delle temperature del motore
utensili portatili 60 °C
utensili ssi 100 °C
INSTALLAZIONE
● Vedere pagina 11.
A Collegamento con arresto rapido
● Portare l’interruttore blu GFI su O󰀨.
● Seguire le istruzioni per cablare la derivazione.
● Collegare i connettori come mostrato.
B Montaggio
● Posizionare il controller in modo
che sia possibile portare facilmente
l’interruttore blu GFI su O󰀨
.
● Installare il controller come mostrato oppure
usare gli accessori opzioni elencati nella
pagina 9.
