Polski
(Polish)
DANE TECHNICZNE
● Patrz strona 5.
Dane dodatkowe
Normalne warunki otoczenia (dla normy IEC
61010-1)
Temperatura robocza
od 5 °C do 40 °C
od 41 °F do 104 °F
Maksymalna
wilgotność względna
80 % dla temperatur
do 31 °C
Kategoria urządzenia II
Wysokość do 2000 m
Nadaje się do
użycia w stopniu 2
zanieczyszczenia
środowiska
wyłącznie do
eksploatacji w
pomieszczeniach
Napięcie międzyprzewodowe
Prąd zmienny.
Sterowniki mogą być zasilane napięciem
jednofazowym 100–240 V~, ale system
pracuje prawidłowo przy napięciu
100–120 V lub 200–240 V~.
Zabezpieczenie przewodów
- Każdy sterownik posiada zabezpieczenie
ziemnozwarciowe (GFCI) oraz
zabezpieczenie nadprądowe powyżej 16 A
(zintegrowane z GFCI).
- Brak bezpieczników.
Wyłącznik różnicowy
Napięcie 200 - 240 V
Maks. pobór prądu 16 A
Krzywa D
Wrażliwość różnicowa 30 mA
Dla informacji:
- pobór mocy w trybie czuwania wynosi 17 W.
- maks. dostępne zasilanie dostarczone z
zasilacza 24 V (pomiędzy wtykiem 2 a 3 na
złączu wejścia-wyjścia):
CVI3 Essential/CVI3 Vision/CVI3 Function:
1 A (24V)
TWINCVI3: 2 A (24 V).
Pobór mocy
Jedyną wymaganą informację stanowi pozorny
pobór mocy.
S = moc pozorna mierzona w woltoamperach (VA)
S = U
rms
x I
rms
Wartość szczytowa mocy pozornej wynosi 6 kVA.
Czas trwania wartości szczytowej wynosi < 0,5 s.
CVI3 Essential/CVI3 Vision/CVI3 Function
Wartość średnia mocy pozornej wynosi zawsze ≤ 1 kVA.
Jednofazowe 200-240 V I
rms
≤ 4.35 A
Jednofazowe 100-120 V I
rms
≤ 8.7 A
TWINCVI3
Wartość średnia mocy pozornej wynosi zawsze ≤ 2 kVA.
Jednofazowe 200-240 V I
rms
≤ 8.7 A
Jednofazowe 100-120 V I
rms
≤ 17.4 A
Zewnętrzny pobór mocy
Decyzja o zain󰀬alowaniu zewnętrznego wyłącznika
różnicowego zależy od typu wewnętrznej sieci
elektrycznej na terenie zakładu klienta.
Urządzenie wykrywa u󰀬erki izolacji pomiędzy
jedną z faz sieci a uziemieniem, natychmia󰀬
zatrzymuje narzędzie przez automatyczne
odcięcie zasilania, chroniąc operatora przed
porażeniem prądem elektrycznym.
W przypadku in󰀬alacji wyłączników różnicowych
przy głowicy przewodu, zaleca się wybór
urządzenia o na󰀬ępujących specykacjach:
- Jednofazowe 240 V 16 A - krzywa
charakterystyki D
- Jednofazowe 110 V 32 A - krzywa
charakterystyki D.

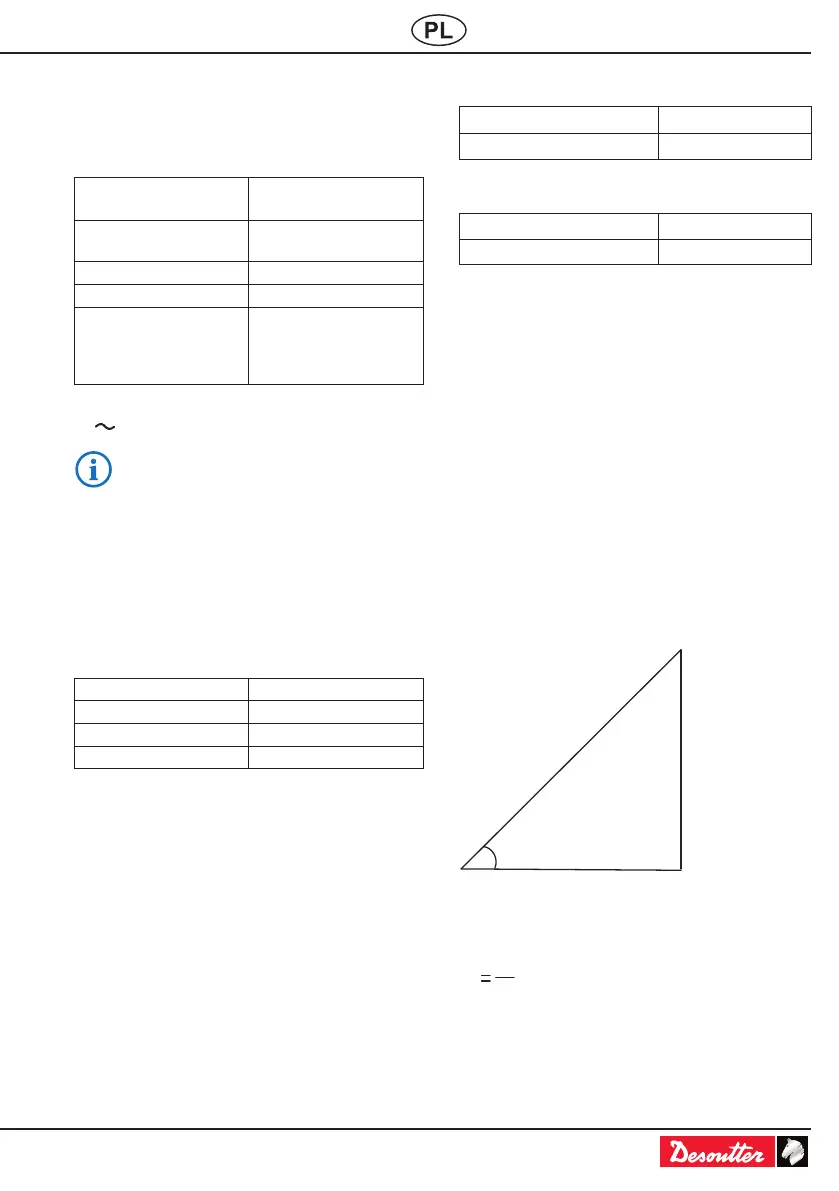

Pobór mocy sterownika: wejście prądowe
Apparent power (S)
measured in VA
The “Power triangle”
Impedance
phase angle
True power (P)
measured in Watts
Reactive power (Q)
measured in VAR
P = moc prawdziwa mierzona w watach
P
u(t) x i(t)dt
1
T
0
∫
T
gdzie T stanowi okres sygnału
w sterowniku CVI3, wartość szczytowa mocy
wynosi 5 kW.
