Desoutter CVI3 Vision Quick Start User Manual

6159932290_13
72 / 144 06/2020
Nederlands
(Dutch)

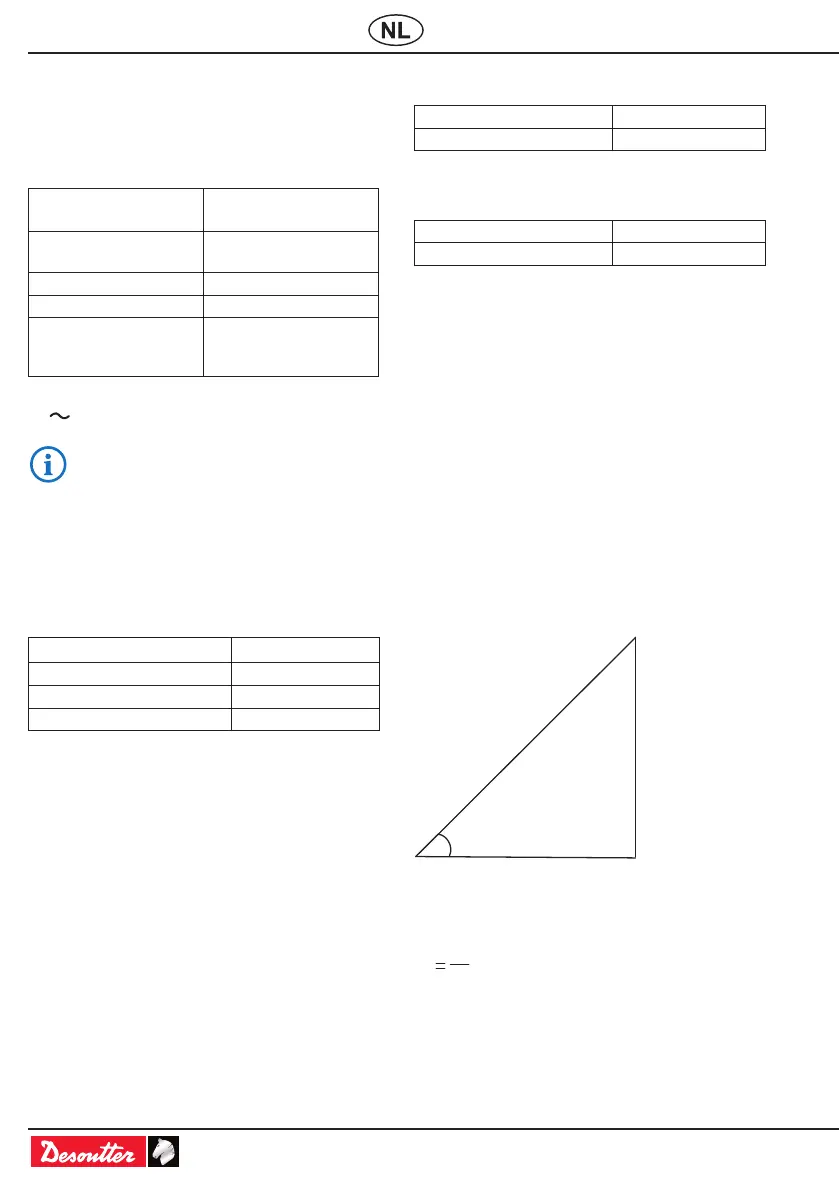

TECHNISCHE GEGEVENS
● Zie pagina 5.
Aanvullende gegevens
Normale omgevingsomstandigheden (voor IEC
61010-1-norm)
Bedrijfstemperatuur
5 °C tot 40 °C
41 °F tot 104 °F
Maximale relatieve
luchtvochtigheid
80 % voor
temperaturen tot 31 °C
Categorie-apparatuur II
Hoogte tot 2.000 m
Bruikbaar in een
omgeving met
verontreinigingsgraad 2
alleen voor
binnengebruik
Lijnspanning
Wisselspanning
De controllers kunnen werken op 100-240
V~ eenfase, maar het systeem werkt naar
behoren op 100-120 V of 200-240 V~.
Lijnbescherming
- Elke controller bestaat onder meer uit een
GFCI (aardcontact-stroomonderbreker)
en 16 A overspanningsbescherming
(ingebouwd in de GFCI).
- Geen zekering.
Di󰀨erentiële stroomonderbreker
Voltage 200-240 V
Max. stroom 16 A
Curve D
Di󰀨erentiële gevoeligheid 30 mA
Ter informatie:
- stand-by verbruik is 17 W.
- de max beschikbare stroom geleverd via de
24V-stroomvoorziening (tussen pin 2 en 3
op I/O-connector):
CVI3 Essential/CVI3 Vision/CVI3 Function:
1 A (24 V)
TWINCVI3: 2 A (24 V).
Stroomverbruik
Het schijnbare stroomverbruik is de enige
informatie die u nodig hebt.
S = schijnbare vermogen gemeten in
Volt-Ampère (VA)
S = U
rms
x I
rms
De schijnbare vermogenspiek is 6 kVA.
De duur van de piek is < 0,5 sec.
CVI3 Essential/CVI3 Vision/CVI3 Function
Het gemiddelde schijnbare vermogen is altijd ≤ 1 kVA.
Eenfase -240 V I
rms
≤ 4.35 A
Eenfase 100-120 V I
rms
≤ 8.7 A
TWINCVI3
Het gemiddelde schijnbare vermogen is altijd ≤
2 kVA.
Eenfase -240 V I
rms
≤ 8.7 A
Eenfase 100-120 V I
rms
≤ 17.4 A
Extern stroomverbruik
De beslissing om een externe di󰀨erentiële
󰀬roomonderbreker te in󰀬alleren, is afhankelijk
van het type interne elektrische netwerk in de
fabriek van de klant.
Dit apparaat detecteert isolatiedefecten tussen
een van de fasen van het netwerk en massa
(aarde), zorgt dan voor onmiddellijke 󰀬opzetting
van het gereedschap door automatische
afsluiting van de 󰀬room en beschermt de
operator tegen elektrische schok.
Mochten er 󰀬roomonderbrekers aan het hoofd
van de lijn zijn geïn󰀬alleerd, dan bevelen we u
aan apparatuur met de volgende specicaties te
selecteren:
- Enkele fase 240V 16 A - curve D
- Enkele fase 110V 32 A - curve D
Stroomverbruik controller: stroominlaat
Apparent power (S)
measured in VA
The “Power triangle”
Impedance
phase angle
True power (P)
measured in Watts
Reactive power (Q)
measured in VAR
P = echte vermogen gemeten in Watt-eenheden
P
u(t) x i(t)dt
1
T
0
∫
T
waar T de duur van het signaal is
In een CVI3-controller bedraagt de stroompiek 5 kW .
