Desoutter CVI3 Vision Quick Start User Manual

6159932290_13
27 / 14406/2020
Français
(French)
CARACTÉRISTIQUES TECHNIQUES
● Voir page 5.
Données supplémentaires
Conditions environnementales normales
(pour la norme CEI 61010-1)
Température
d'utilisation
5 à 40 °C
41 à 104 °F
Humidité relative
maximale
80 % pour une
température ne
dépassant pas 31 °C
Catégorie de matériel II
Altitude maximale 2 000 m
Utilisable dans un
environnement de
degré de pollution 2
utilisation en intérieur
uniquement
Tension d'alimentation
Courant alternatif.
Les co󰀨rets peuvent prendre en charge
une alimentation monophasée de 100
à 240 V~ mais le système fonctionne
correctement à 100-120 V ou 200-240 V~.
Protection du circuit
- Chaque co󰀨ret comprend un disjoncteur
de fuite à la terre auquel est intégrée une
protection à maximum de courant de 16 A.
- Pas de fusible.
Disjoncteur di󰀨érentiel
Tension 200 à 240 V
Courant maximum 16 A
Courbe D
Sensibilité di󰀨érentielle 30 mA
Pour information :
- la consommation en veille est de 17 W ;
- la puissance maximale disponible fournie par
le bloc d'alimentation 24 V (entre les broches
2 et 3 sur le connecteur E/S) est de : CVI3
Essential, CVI3 Vision ou CVI3 Function : 1
A (24 V) TWINCVI3 : 2 A (24 V).
Consommation électrique
La consommation électrique apparente est la
seule information nécessaire.
S = puissance apparente mesurée en
volts-ampères (VA)
S = U
e󰀩cace
x I
e󰀩cace
La puissance apparente de crête est de 6 kVA.
La durée de la crête est <0,5 s.
CVI3 Essential / CVI3 Function / CVI3 Vision
La puissance apparente moyenne est toujours
≤ 1 kVA.
Monophasé 200-240 V I
e󰀩cace
≤ 4.35 A
Monophasé 100-120 V I
e󰀩cace
≤ 8.7 A
TWINCVI3
La puissance apparente moyenne est toujours
≤ 2 kVA.
Monophasé 200-240 V I
e󰀩cace
≤ 8.7 A
Monophasé 100-120 V I
e󰀩cace
≤ 17.4 A
Consommation électrique externe
La décision d'in󰀬aller un dispositif de disjonction
di󰀨érentielle externe dépend du type de réseau
électrique interne de l'usine du client.
Ce dispositif détecte tout défaut d'isolement
entre une des phases du réseau et la terre,
et arrête immédiatement l'outil en coupant
automatiquement l'alimentation électrique,
protégeant ainsi l'opérateur contre les chocs
électriques.
Si des disjoncteurs di󰀨érentiels doivent être
in󰀬allés en tête de ligne, nous vous conseillons
de choisir des équipements possédant les
caractéri󰀬iques suivantes :
- Monophasé 240 V 16 A - courbe D
- Monophasé 110 V 32 A - courbe D.
Consommation électrique du co󰀨ret : entrée
de courant
Apparent power (S)
measured in VA

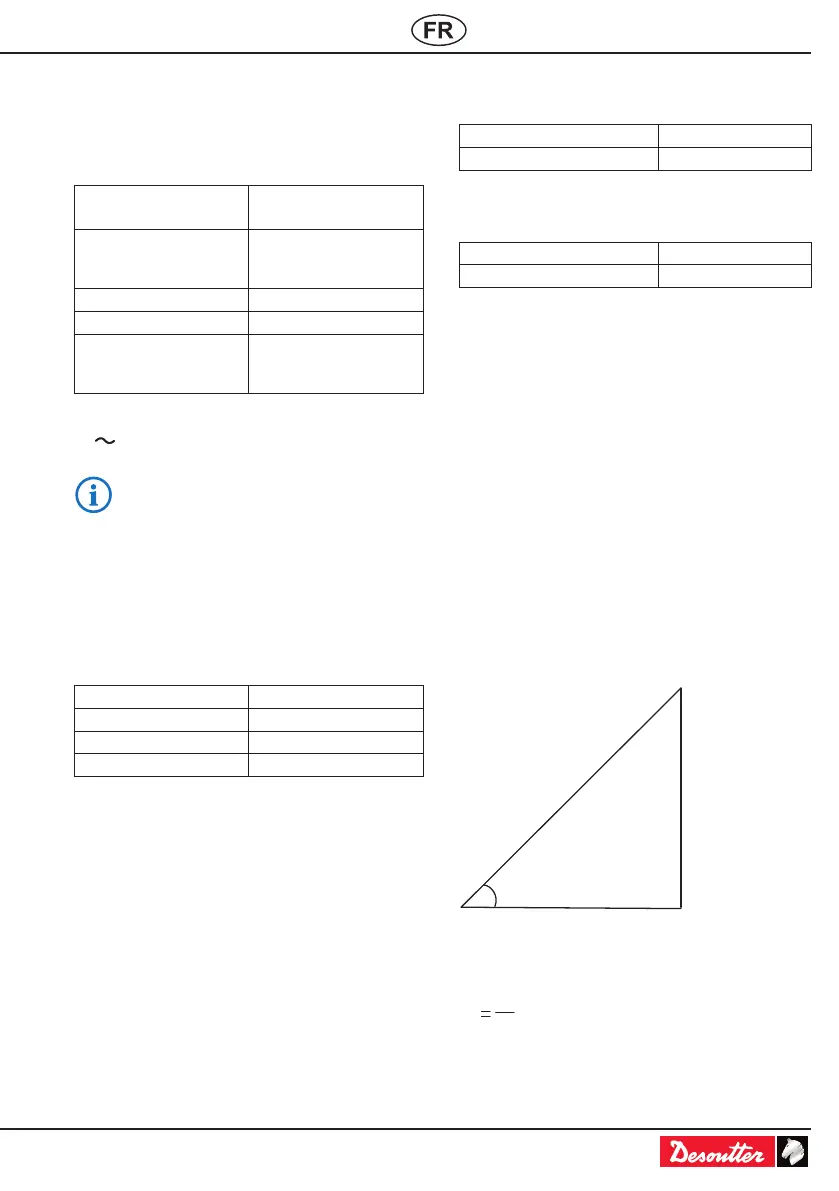

The “Power triangle”
Impedance
phase angle
True power (P)
measured in Watts
Reactive power (Q)
measured in VAR
P = puissance vraie mesurée en watts
P
u(t) x i(t)dt
1
T
0
∫
T
où T est la période du signal
Dans un co󰀨ret CVI3, la puissance de crête est de 5 kW.
