Desoutter CVI3 Vision Quick Start User Manual

6159932290_13
52 / 144 06/2020
Suomi
(Finnish)
Linjasuojaus
- Jokainen ohjain sisältää GFCI
(vikavirtakatkaisin) ja 16 A ylivirtasuojaus
(integroitu GFCI:hin).
- Ei varoketta.
Vikavirtakatkaisin
Jännite 200-240 V
maks. virta 16 A
Kaari D
Di󰀨erentiaaliherkkyys 30 mA
Tiedoksi:
- Valmiustilan virrankulutus on 17 W.
- *Maks. virta syötettynä 24 V virransyötöstä
(nastan 2 ja 3 välillä I/O-liittimissä):
CVI3 Essential/CVI3 Vision/CVI3 Function:
1 A (24 V)
TWINCVI3: 2 A (24 V).
Virrankulutus
Näennäisvirrankulutus on ainoa tarvittava tieto.
S = näennäisvirta mitattuna muodossa Volttia-
Ampeeria (VA)
S = U
rms
x I
rms
Näennäisvirtahuippu on 6 kVA.
Huipun kesto on < 0,5 s.
CVI3 Essential/CVI3 Vision/CVI3 Function
Keskimääräinen näennäisvirtahuippu on ≤ 1 kVA.
Yksivaihe 200-240 V I
rms
≤ 4.35 A
Yksivaihe 100-120 V I
rms
≤ 8.7 A
TWINCVI3
Keskimääräinen näennäisvirtahuippu on ≤ 2 kVA.
Yksivaihe 200-240 V I
rms
≤ 8.7 A
Yksivaihe 100-120 V I
rms
≤ 17.4 A
Ulkoinen virrankulutus
Päätös asentaa ulkoinen ylijännitesuoja riippuu
asiakkaan tehtaan sisäisen sähköverkon tyypi󰀬ä.
Tämä laite havaitsee eri󰀬ysviat verkon yhden
vaiheen ja maaton välillä, pysäyttää työkalun
automaattisella virrankatkaisulla ja suojaa
käyttäjää sähköiskulta.
Jos katkaisin asennetaan linjan päähän,
suosittelemme, että valitset laitteen seuraavilla
määrityksillä:
- Yksivaiheinen 240 V 16 A - käyrä D
- Yksivaiheinen 110 V 32 A - käyrä D

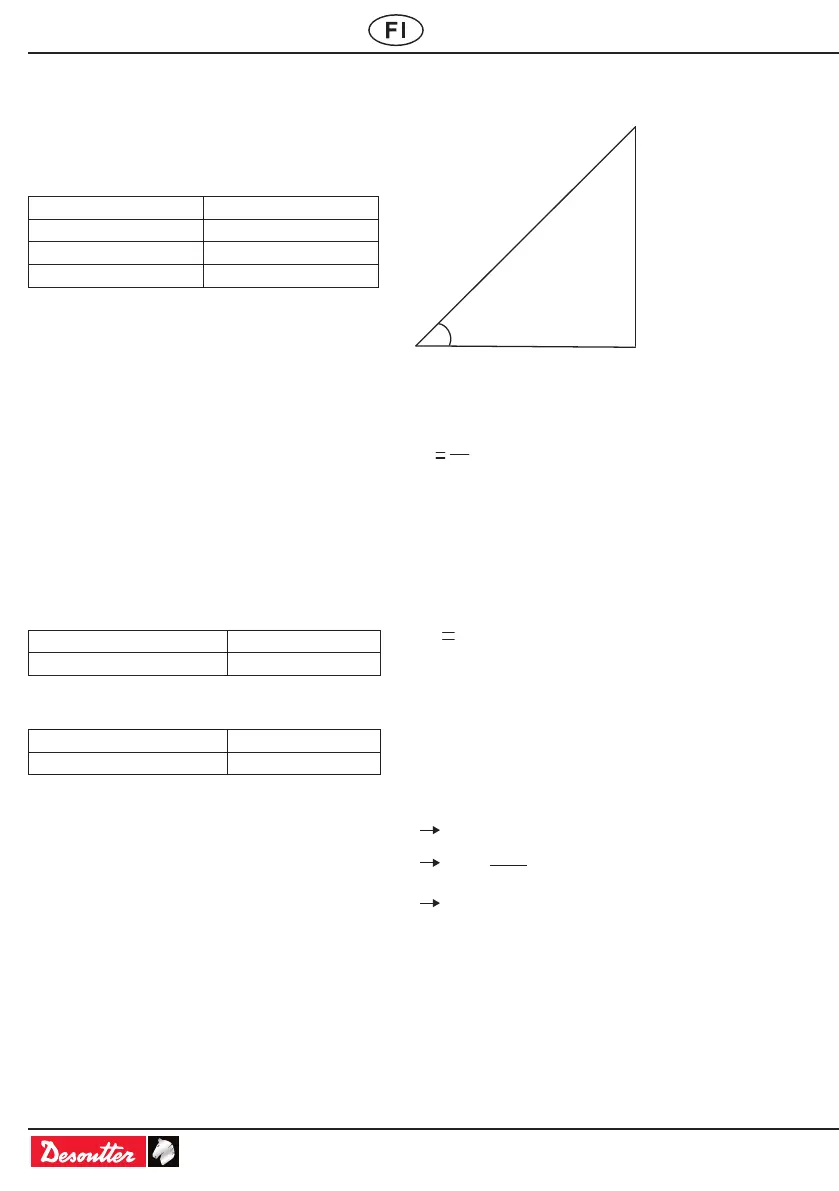

Ohjaimen virrankulutus: virran tulo
Apparent power (S)
measured in VA
The “Power triangle”
Impedance
phase angle
True power (P)
measured in Watts
Reactive power (Q)
measured in VAR
P = todellinen virta mitattuna Wateissa
P
u(t) x i(t)dt
1
T
0
∫
T
jossa T on signaalin aikaväli
CVI3-ohjaimessa virtahuippu on 5 kW.
Asennuksen mitoittamisessa,
näennäisvirrankulutus on ainoa tarvittava tieto.
S = näennäisvirta
S U
rms
x I
rms
mitattuna muodossa Volttia-Ampeeria (VA)
Näennäisvirtahuippu on 6kVA ja huipun
kesto < 0,5 s
Keskimääräinen näennäisvirtahuippu
on ≤ 1 kVA. YKSIVAIHE 230 V
At 230 V
I
rms
x
≤ 1 kVA
230
I
rms
≤
I
rms
≤ 4.35 A
230 A
1000
Tällöin suosittelemme katkaisimen 10 A Käyrä D
käyttämistä.
