DeVilbiss 9001 series - Pièces Principales; Réglage du 9000;9001

SE-900
R é glage
47
RÉGLAGE DU 9000/9001
AVERTISSEMENT
Cet appareil n’est pas un équipement de vie et
il est conçu pour être utilisé par des adultes
respirant spontanément.
REMARQUE–
Pour l’identification des pièces, se
reporter à la section
Pièces Importantes.
• Placer l’appareil sur une surface solide et de
niveau, loin des appareils de chauffage, des radi-
ateurs, des rideaux et des dessus-de-lit, de façon
à ce que l’entrée d’air ne soit pas obstruée.
• Insérer le cordon électrique approprié dans la
prise d’alimentation AC,
Figure 3.
• Brancher le cordon d’alimentation à une prise
murale appropriée. L’affichage montrera
Rég. pres.
et la pression de l’appareil CPAP montera à la
valeur prescrite.
• Se reporter à la
Figure 5 pour la définition des
symboles de l’affichage.
• Connecter le tuyau de 183 cm de longueur et 22
mm de diamètre à l’orifice de sortie à l’avant de
l’appareil,
Figure 6. Il s’agit de l’orifice par lequel
est fourni l’air d’alimentation de l’appareil CPAP.
• Connecter l’autre extrémité du tuyau de 22 mm
de diamètre à l’ensemble masque et harnais.
REMARQUE– Un fond de teint ou crème excessivement
gras peut détériorer le masque. Pour pro-
longer la vie du masque, se nettoyer le
visage tous les soirs avant de le porter.
REMARQUE– Certains tuyaux sont enclins à s'entor-
tiller. Le débit peut être obstrué et provo-
quer une reprise d'épisodes d'apnée.
N'utiliser qu'un tuyau de 22 mm de
diamètre, à parois lisses qui résiste à l'en-
tortillement.
• Positionner et ajuster le masque sur le visage.
Ajuster les sangles du harnais pour que le
masque soit bien ajusté et confortable,
Figure 7.
Piè ces Principales
SE-900
46

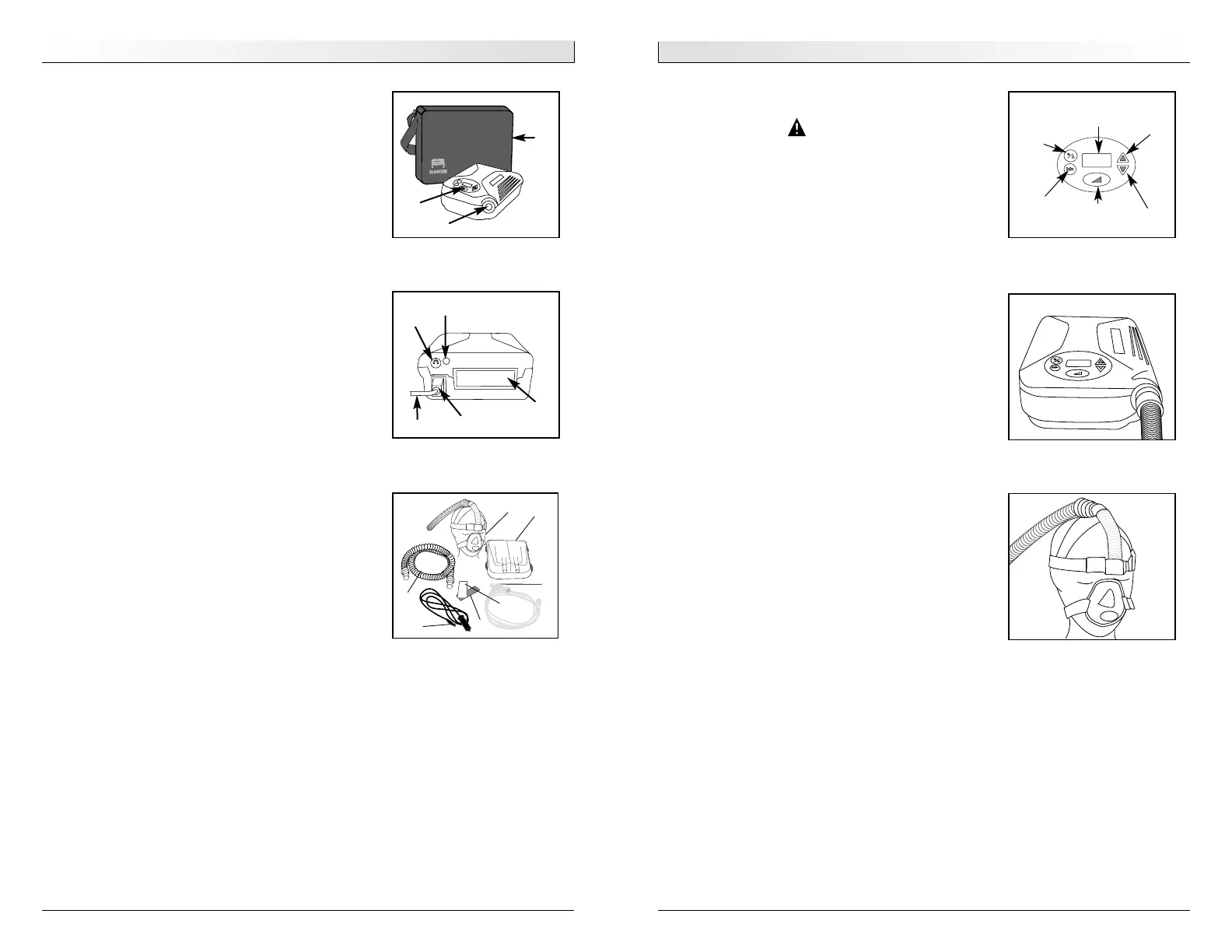

PIÈCES PRINCIPALES — FIGURES 2 ET 3
1. Clavier / Affichage à cristaux liquides (Se
reporter à la
Figure 5 pour la définition des
symboles de l’affichage)
2. Orifice de sortie
3. Mallette de transport
4. Filtre d’entrée d’air
5. Connecteur d’entrée c.c. (modèle 9001 seulement)
6. Connecteur d’alimentation c.a.
7. Prise D.I.N.
8. Cordon d’alimentation (s’assurer de la configura-
tion appropriée pour la prise de courant)
ACCESSOIRES ET PIÈCES DE RECHANGE — FIGURE 4
1. Humidificateur CPAP 9100D
Humidificateur F & P (non représenté) HC105
2. Masque Serenity™ de DeVilbiss 9352D
(Taille unique. Comprend le harnais)
Masque CPAP nasal (non représenté)
Petit 9351D-668
Moyen 9351D-669
Moyen / Petit 9351D-667
Grand 9351D-670
3. Filtre d’entrée d’air (jeu de 4) 8000D-602
4. Filtre optionnel à particules fines 8000D-603
5. Adaptateur d’oxygène 7353D-601
6. Seal-Ring™ de DeVilbiss (jeu de 4) (non représenté)
Petit 9351D-658
Moyen ou Moyen / Petit 9351D-659
Grand 9351D-660
7. Tuyaux de 183 cm de long,
22 mm de diamètre 7351D-616
8. Harnais (non représenté) 7351D-617
9. Coiffe (non représenté) 7351D-627
10. Cordon d’alimentation de 12 V c.c.
(optionnel) (9001 seulement) 7304D-619
Demander de plus amples renseignements sur d’autres
genres et tailles de masques DeVilbiss au fournisseur
Sunrise Medical.
Figure 4
1
2
10
7
3
4
Figure 3
Figure 2
3
1
2
7
5
4
6
8
5
Figure 6
Figure 7
Figure 5
Affichage à
cristaux liauides
Marche/
Arrêt
Haut
Bas
Bouton
de délai
Choisir
avant
