DeVilbiss 9001 series - Aufbau; Wichtige Teile

SE-900
Aufbau
67
AUFBAU DES 9000/9001
WARNUNG
Dies ist kein Gerät zur Lebenserhaltung. Es ist
für selbständig atmende Erwachsene gedacht.
HINWEIS–
Zur Identifikation der wichtigen Teile, siehe
Kapitel
Wichtige Teile.
• Stellen Sie das Gerät auf eine ebene, stabile
Oberfläche, und halten Sie es fern von
Heizöffnungen, Heizkörpern, Vorhängen und
Bettzeug, damit die Luftzufuhr nicht behindert
wird.
• Stecken Sie das Netzkabel in den Netzanschluss
am Gerät
(Abbildung 3).
• Stecken Sie das Netzkabel in eine entsprechende
Steckdose. Die Anzeige zeigt
Dr.-Einst.
(Druckeinstellung) an und das CPAP-Gerät wird
den Druck auf den verschriebenen Druck erhöhen.
• Die Definitionen der LCD-Symbole können Sie
Abbildung 5 entnehmen.
• Verbinden Sie den 3 m langen Schlauch mit
einem Durchmesser von 22 mm mit dem
Austrittsanschluss, der sich vorn am Gerät
befindet
(Abbildung 6). Dies ist der Anschluss,
von dem aus die Luftversorgung durch das CPAP-
Gerät erfolgt.
• Das andere Ende des 22 mm Schlauchs verbinden
Sie mit der Maske/Kopfhalterung.
HINWEIS– Übermäßig ölige Gesichtshaut wird das
Material der Maske beeinträchtigen. Um die
Nutzungsdauer der Maske zu verlängern,
waschen Sie bitte Ihr Gesicht jedes Mal,
bevor Sie die Maske aufsetzen.
HINWEIS– Einige Schläuche neigen zum Knicken. Der
Durchfluss kann behindert werden, wodurch
Apnoen hervorgerufen werden können.
Verwenden Sie weiche und knicksichere 22
mm Schläuche.
• Halten Sie sich die Maske lose auf das Gesicht.
Bringen Sie die Kopfhalterungsbänder so an, dass
die Maske bündig und bequem am Gesicht
aufliegt
(Abbildung 7).
Wichtige Teile
SE-900
66

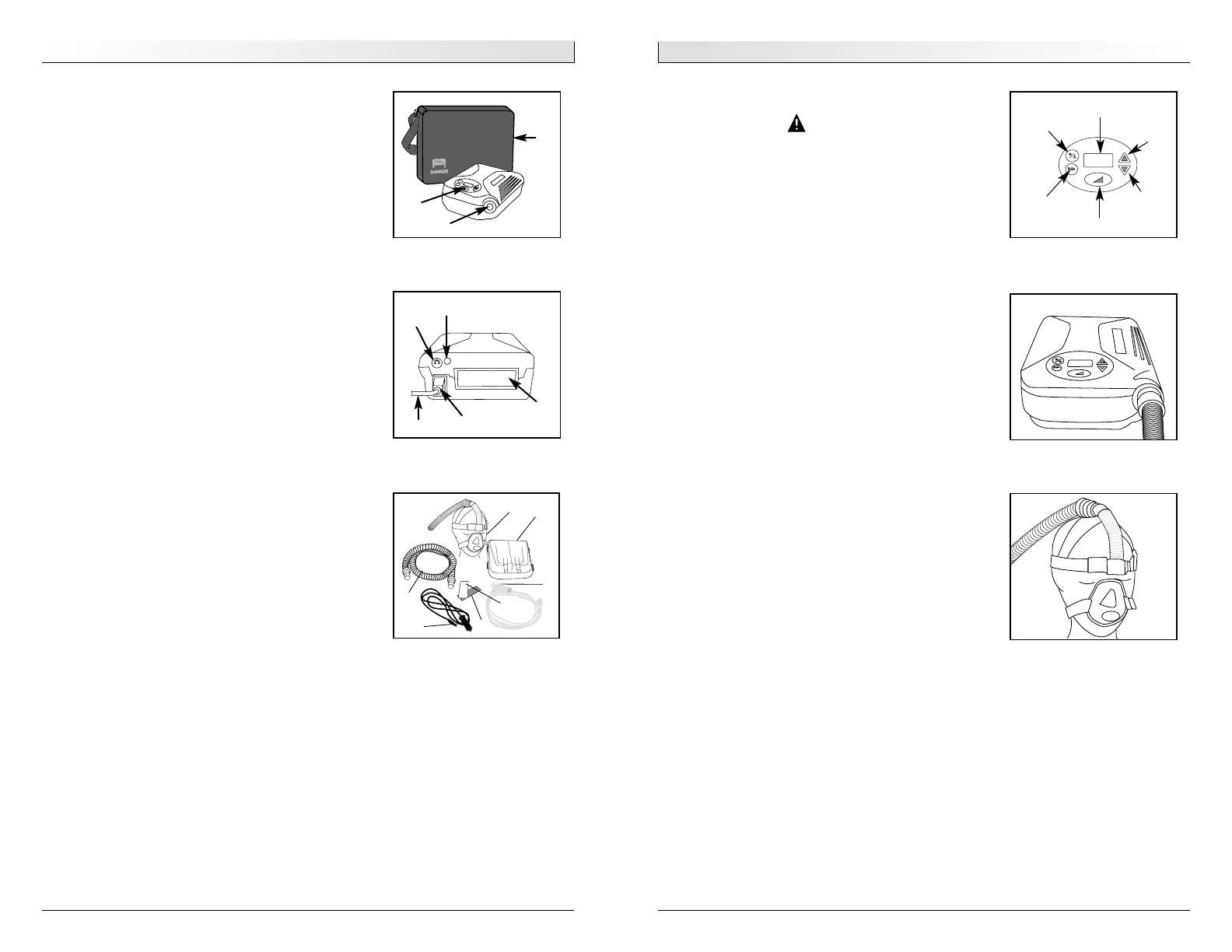

WICHTIGE TEILE – ABBILDUNGEN 2 UND 3
1. Tastatur/LCD-Anzeige (siehe Abbildung 5 für
eine Definition der Symbole)
2. Austrittsanschluss
3. Transporttasche
4. Lufteingangsfilter
5. Gleichstrom-Eingang (nur Modell 9001)
6. Wechselstromanschluss
7. DIN-Anschluss
8. Netzkabel (richtige Konfiguration für Steckdose
sicherstellen)
ZUBEHÖR/ERSATZTEILE – ABBILDUNG 4
1. CPAP-Befeuchter 9100D
F & P Befeuchter (nicht gezeigt) HC105
2. Maske DeVilbiss Serenity™
(Einheitsgröße, einschließlich Kopfgurte) 9352D
Nasen-CPAP-Maske (nicht gezeigt)
Klein 9351D-668
Mittel 9351D-669
Mittel/Klein 9351D-667
Groß 9351D-670
3. Lufteingangsfilter (4 Stück pro Pack) 8000D-602
4. Optionaler Feinpartikelfilter 8000D-603
5. Sauerstoffadapter 7353D-601
6. DeVilbiss Seal-Ring™
(4 Stück pro Pack) (nicht gezeigt)
Klein 9351D-658
Mittel oder Mittel/Klein 9351D-659
Groß 9351D-660
7. 3 m Schlauch (22 mm Durchmesser) 7351D-616
8. Kopfbänder (nicht gezeigt) 7351D-617
9. Kopfhaube (nicht gezeigt) 7351D-627
10. Optionales 12 V Gleichstromkabel
(nur Modell 9001) 7304D-619
Für Informationen über andere DeVilbiss Maskengrößen
und -ausführungen, wenden Sie sich bitte an Ihren
Sunrise Medical Fachhändler.
Abbildung 4
1
2
10
7
3
4
Abbildung 3
Abbildung 2
3
1
2
7
5
4
6
8
5
Abbildung 6
Abbildung 7
Abbildung 5
LCD-Anzeige
Ein/Aus
Größer
Kleiner
Versögerungstaste
Nächste
Auswahl
