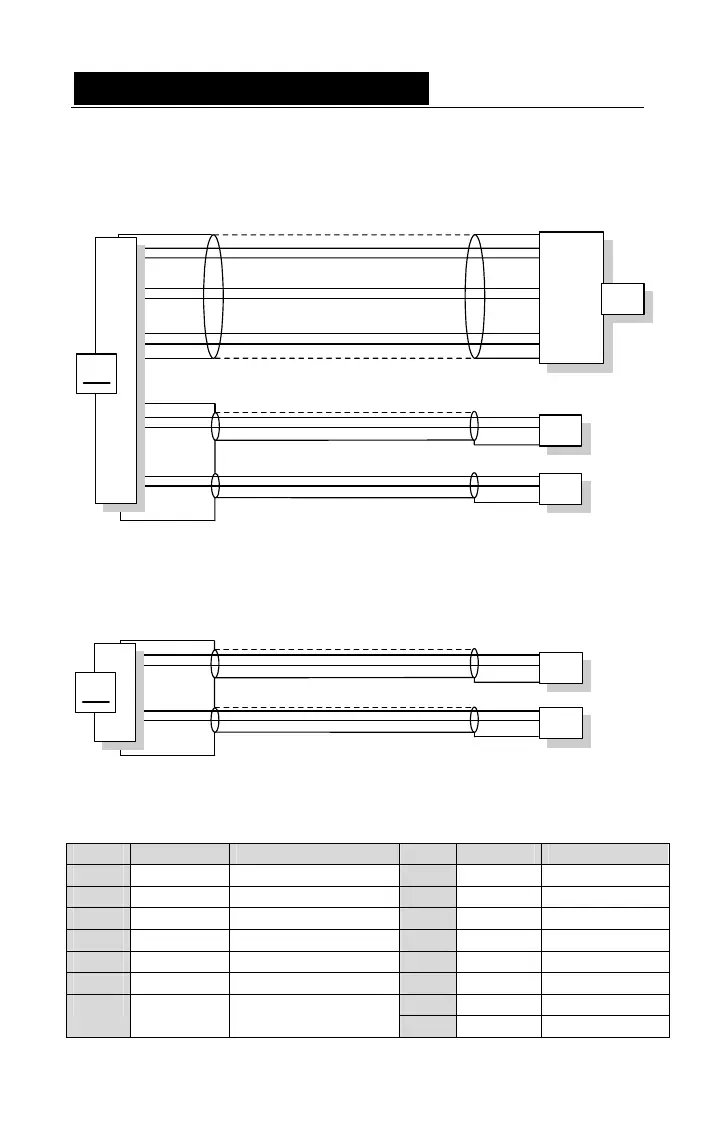

Wiring Diagram – Digital Cable with GPIOs (PCX22
v2
)
J13
male
+
-
3
2
1
AES/EBU OUT
J11
female
+
-
3
2
1
AES/EBU
SYNC / IN
1
2
9-pin
SubD
Signal Number
1
11
12
13
8
6
5
4
14
15
J3
XLR
4
5
6
9
3, 7, 8
GPI OUT 1A
GPI OUT 1B
GPI OUT 2A
GPI OUT 2B
GPI IN 1
GPI IN 2
J10
female
shield
Wiring Diagram – Digital Cable without GPIOs
(PCX22
v2
)
J13
male
+
-
3
2
1
AES/EBU OUT
J11
female
+
-
3
2
1
AES/EBU
SYNC / IN
Signal Number
5
4
14
15
J3
XLR
PCX22
v2
CABLE PINOUT
Pin # ANALOG DIGITAL Pin # ANALOG DIGITAL
1 R OUT + GPI OUT 1A 8 GND GPI INPUT 1
2 GND NC 9 R OUT - GND
3 L OUT - NC 10 L OUT + NC
4 GND AES/EBU SYNC IN 1- 11 GND GPI OUT 1B
5 NC AES/EBU SYNC IN 1+ 12 NC GPI OUT 2A
6 NC GPI INPUT 2 13 NC GPI OUT 2B
14 GND AES/EBU OUT + 7 NC GND/GPI INPUT
COMMON
15 NC AES/EBU OUT -
