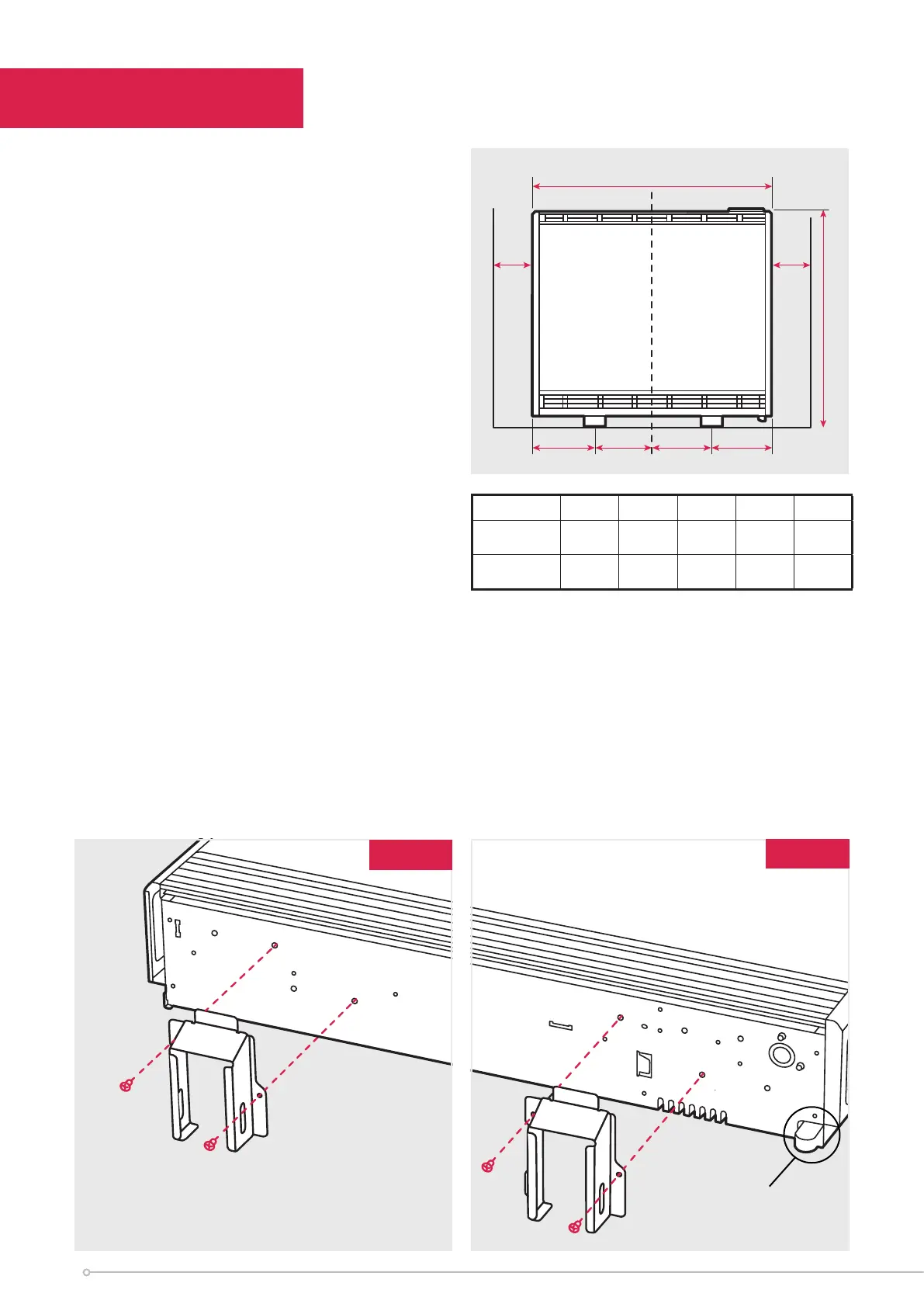

Przygotowanie
Modele 050 070 100 125 150
Pozycja stopek
1 ‘A/B’
167/124 167/185 167/246 160/314 160/375
Pozycja stopek
2 ‘A/B’
93/198 93/259 93/320 100/374 100/435
A
749 mm
150 mm
(min)
150 mm
(min)
B
W
BA
1. Umieść grzejnik w opakowaniu płasko na
ziemi, ze strzałkami wydrukowanymi na
spodzie kartonu skierowanymi do góry.
2. Stopki są instalowane w pozycji
domyślnej (pozycja X) i można je
przestawić do pozycji zewnętrznej
(pozycja Y) zgodnie
z zapotrzebowaniem. (rys. 1a i Rys. 1b).
UWAGA: Konieczne może być ponowne
ustawienie stopek w zależności od
konfiguracji podłogi (np. wymiana
instalacji).
Przed zdjęciem opakowania ustawić
grzejnik na stopkach.
NALEŻY ZACHOWAĆ SZCZEGÓLNĄ
OSTROŻNOŚĆ, ABY NIE OPIERAĆ
GRZEJNIKA NA OBUDOWIE CZUJNIKA
TEMPERATURY POKOJOWEJ. (Rys. 1b)
Usunąć opakowanie w odpowiedni sposób.
Uważnie przeczytać niniejsze instrukcje
przed kontynuowaniem instalacji.
3. Upewnić się, że grzejnik jest stabilny przed wyjęciem śrub, które przytrzymują
dolny panel kratki w odpowiednim położeniu. (Rys. 2) Odłożyć kratkę dolną
na bok, uważając na jej ostre krawędzie podczas przenoszenia.
4. Usunąć dwie śruby mocujące przedni panel, znajdujące się w dolnej części grzejnika
(Rys. 3). Po zdjęciu ostrożnie odłożyć go na bok, aby nie dopuścić do jego uszkodzenia.
UWAGA – Zachować śrubki do ponownego montażu. W przypadku ich zgubienia,
należy użyć śrub M4 x 10 Tritap. WAŻNE – Nie chwytać zewnętrznego panelu górnego
ani tylnej osłony zabezpieczającej przed wysokimi temperaturami w celu podnoszenia
lub przenoszenia grzejnika.
Y
X
Obudowa czujnika
temperatury
pokojowej
Y
X
Rys. 1b
Rys. 1a
114
