Dimplex XLE Series - Połączenia Elektryczne

Ostrzeżenie: Przed uzyskaniem dostępu do zacisków należy odłączyć wszystkie
obwody zasilające.

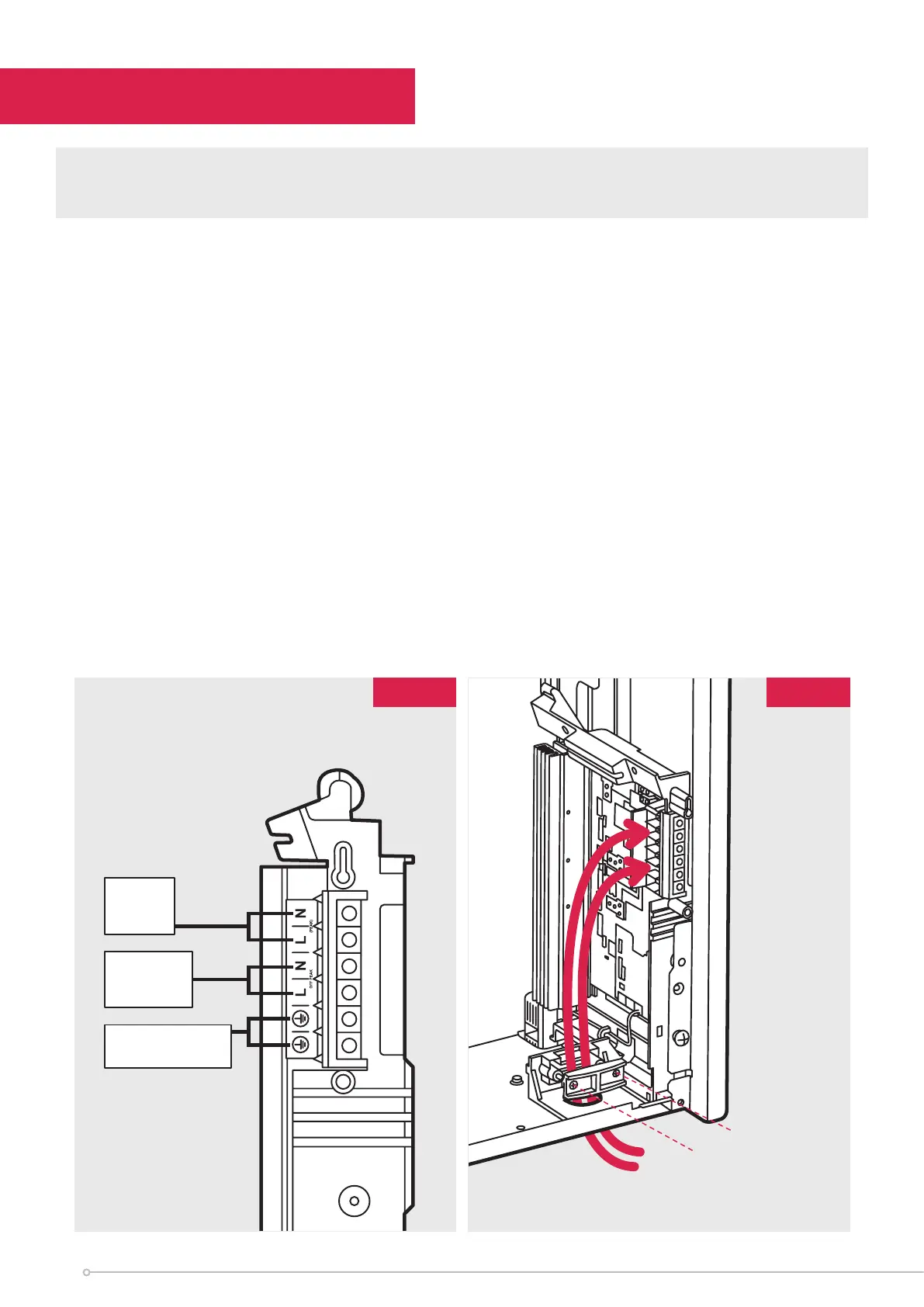

7. Grzejnik opuszcza fabrykę w stanie skonfigurowanym do pracy z dwoma źródłami
zasilania, 24-godzinnym zasilaniem szczytowym i z przełączanym zasilaniem poza
szczytem. (Rys. 7)
Nie nadaje się do użytku z pojedynczym zasilaniem.
Obwód gromadzenia / wentylatora
Obwód wentylatora = SZCZYT FAZA
Obwód gromadzenia = POZA SZCZYTEM FAZA
Obwód wentylatora = SZCZYT ZERO
Obwód gromadzenia = POZA SZCZYTEM ZERO
Przewód uziemiający należy podłączyć do zacisku uziemienia oznaczonego E.
OSTRZEŻENIE: Maksymalny moment obrotowy zacisku: 0,5 Nm
Zero Faza
(Poza
szczytem)
Zero
Faza
(Szczyt)
Uziemienie
(Oba zasilania)
Przełączany blok
zacisków zasilania
Kabel
zasilający
Dokręcić śruby
Połączenia elektryczne
Rys. 7 Rys. 8
118
