Warnhinweis: Vor dem Zugri auf Klemmleisten müssen alle Versorgungskreise
getrennt werden.
7. Das Heizgerät ist werkseitig so konfiguriert, dass es mit zwei Netzteilen, einer 24-Stunden-
Spitzenversorgung und einer ausgeschalteten Nebenversorgung betrieben werden
kann. (Abb. 7)
Nicht für den einmaligen Gebrauch geeignet.
Speicher- / Lüfterschaltung
Lüfterschaltung = HAUPTVERBRAUCHSZEIT L
Speicherschaltung = NEBENZEIT L
Lüfterschaltung = HAUPTVERBRAUCHSZEIT N
Speicherschaltung = NEBENZEIT N
Das Erdungskabel sollte in die mit E gekennzeichnete Erdungsklemme gesteckt werden.
WARNHINWEIS: Höchstwert des Klemmenblocks: 0,5 Nm
Geschalteter
Versorgungsklemmenblock
Netzkabel
Schrauben festziehen

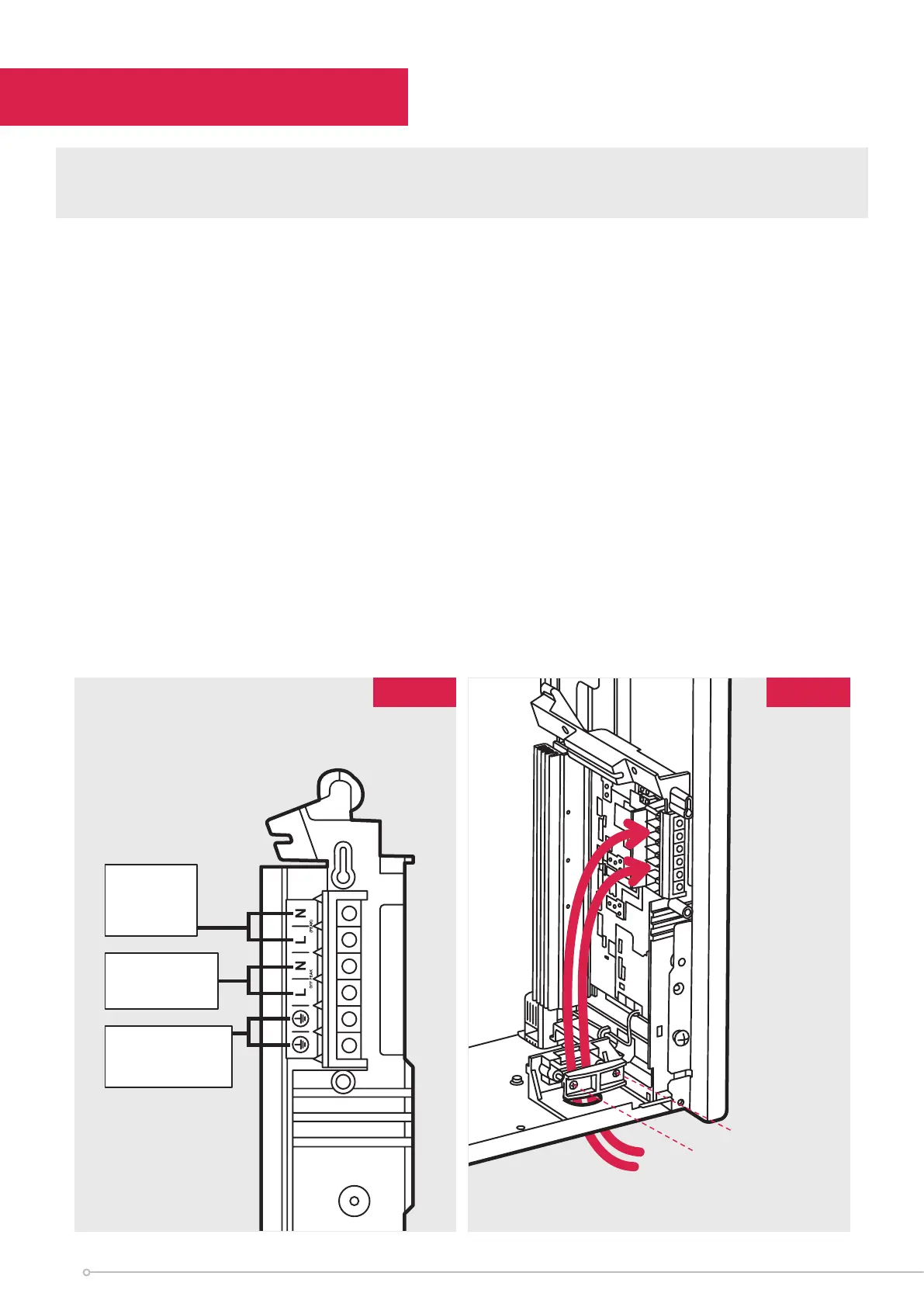

Elektrische Anschlüsse
Abb. 7 Abb. 8
Neutral
Live
(Nebenzeiten)
Neutral
Live
(Hauptnut-
zungszeit)
Erdung
(Beide Versor-
gungen)
