Attention : Avant d'accéder aux bornes, tous les circuits d'alimentation doivent
être déconnectés.

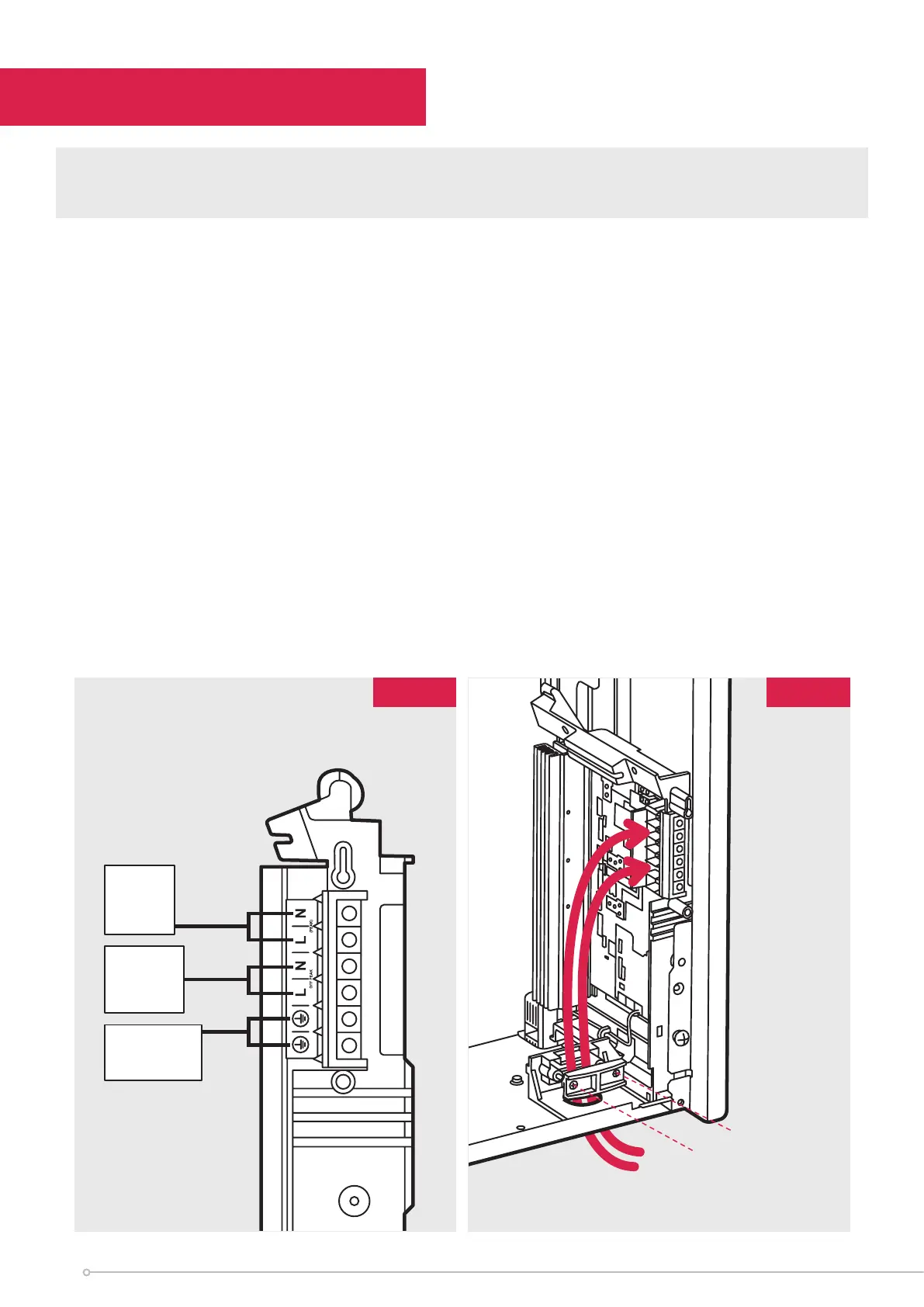

7. Le système de chauage quitte l'usine configurée pour fonctionner avec deux
alimentations secteur, une alimentation heures pleines de 24 heures et une
alimentation commutée heures creuses. (Fig. 7)
Ne convient pas pour une utilisation sur une alimentation unique.
Stockage / circuit de ventilateur
Circuit du ventilateur = HEURE PLEINE L
Circuit de stockage = HEURE CREUSE L
Circuit du ventilateur = HEURE PLEINE N
Circuit de stockage = HEURE CREUSE N
Le fil de terre doit être connecté au bornier de terre marqué E
ATTENTION : Couple maximal du bornier 0,5 Nm
Neutre
En direct
(Heures
creuses)
Neutre
En direct
(Heures
pleines)
Terre
(Deux
fournitures)
Bornier d'alimentation
commuté
Câble
secteur
Serrer les vis
Connections electriques
Fig. 7 Fig. 8
