Waarschuwing: Alvorens de aansluitingen bloot te leggen, moeten alle
stroomcircuits uitgeschakeld worden.
7. De kachel kan, naargelang de beschikbare tarieven, op twee manieren aangesloten
worden:
1. U heeft uitsluitend nachttarief (UNT) ter beschikking.
Sluit de voedingskabel met UNT aan op de O-Peak-klemmen en de voedingskabel
met normaal tarief (NT) of tweevoudig uurtarief (TUT) op de Peak-klemmen.
De nachtoplading zal op UNT gebeuren en de sturing, de ventilator en eventuele
warmte-opwekking overdag zullen op NT of TUT werken.
2. U heeft enkel tweevoudig uurtarief (TUT) ter beschikking.
Er wordt dan slecht één voedingskabel aangesloten op de O-Peak-klemmen. Debeide
N-klemmen (Peak en O-Peak) dienen onderling gebrugd worden en de beide
L-klemmen (Peak en O-Peak) ook. De aarding wordt op een van de aardingsklemmen
aangesloten, de andere aardingsklem mag vrij blijven.
U zal op de interne laadklok moeten instellen binnen welke uren het verminderde
nachttarief wordt aangerekend (zie verder bij service /oplaadtijd).
De nachtoplading zal op het nachtgedeelte van het TUT gebeuren en de sturing,
deventilator en eventuele warmte-opwekking overdag zullen op het daggedeelte van
het TUT werken.

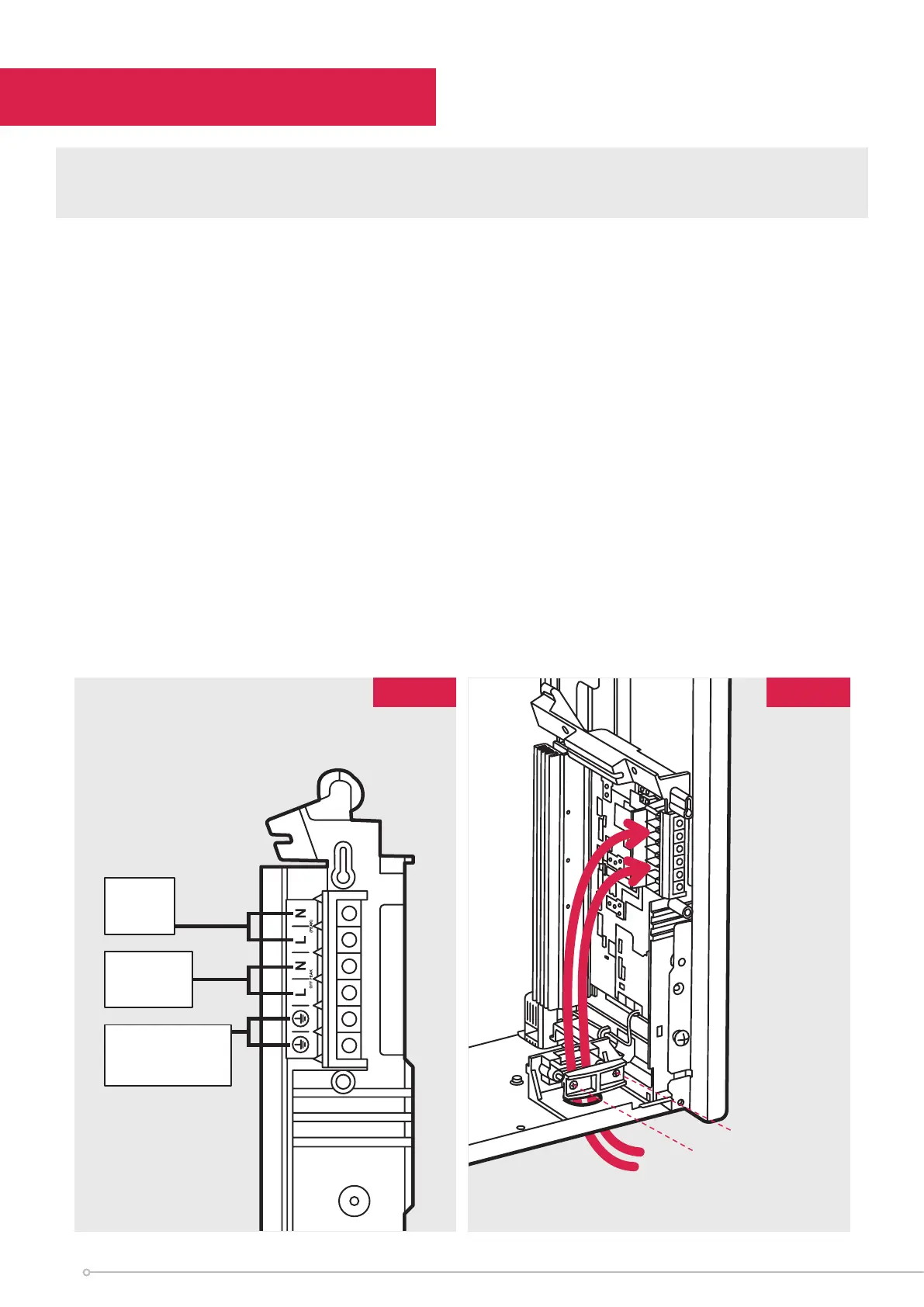

WAARSCHUWING: maximale torsie op klemmenstrook: 0,5 Nm
Nulleider
Fase
(O-Peak)
Nulleider
Fase
(Peak)
Aarding
(Beide stroom-
toevoeren)
Klemmenstrook
netspanningskabels
Draai schroeven aan
Elektrische aansluitingen
Afb. 7 Afb. 8
46

Dimplex XLE Series Specifications

General

Control	Electronic
Type	Electric
Efficiency	100%
Installation	Wall-mounted
Model	XLE Series
Safety Features	Overheat protection
Dimensions	Varies depending on model
Weight	Varies depending on model
