5. Zet de verwarming op zijn uiteindelijke plek en markeer de bevestigingsgaten via
de locatiegaten die zichtbaar zijn door de achterkant van de verwarming.

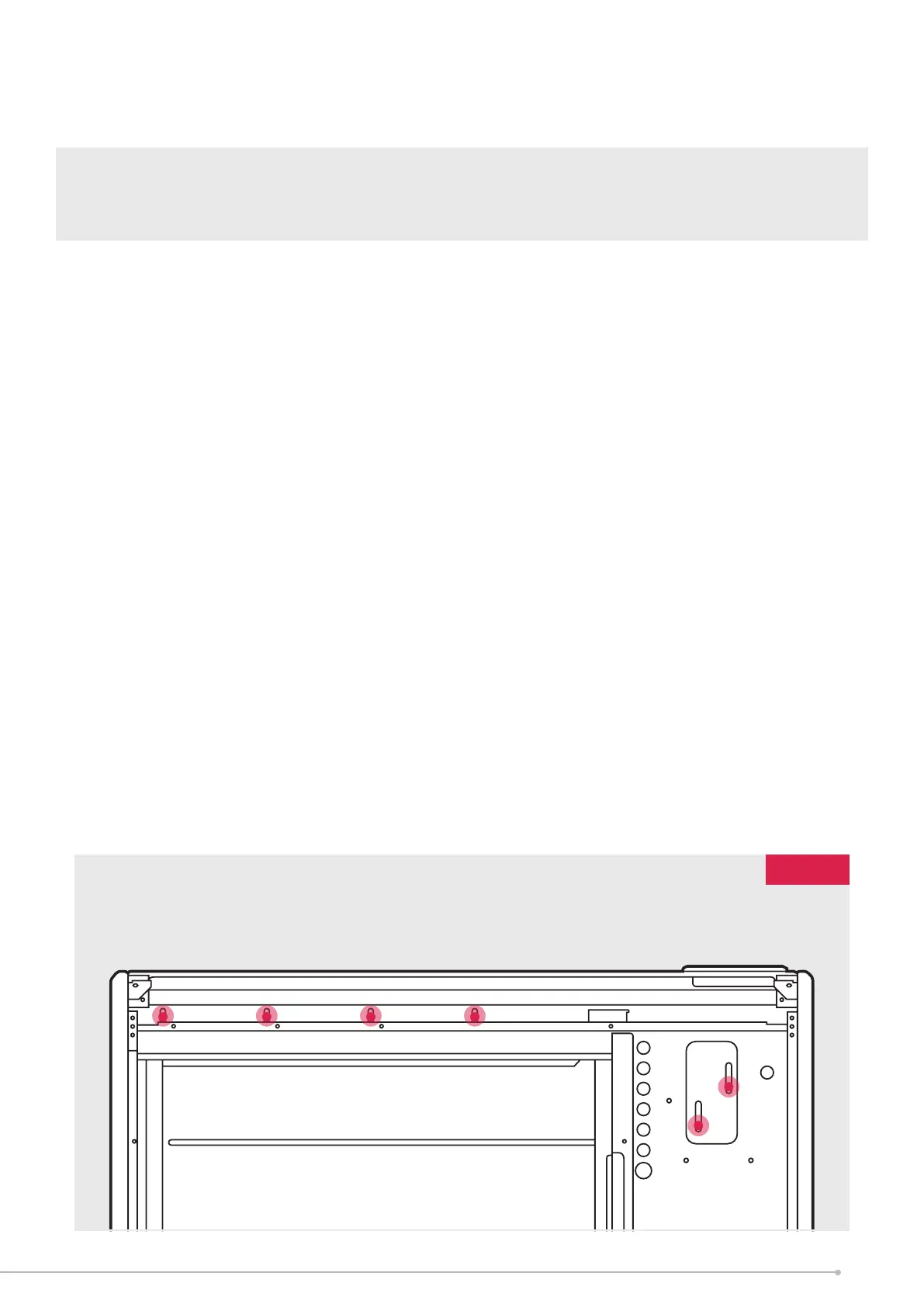

6. Zes bevestigingsposities moeten gekozen worden voor de modellen XLE100,
XLE125, XLE150 en minstens 4 bevestigingsposities voor modellen XLE050 en
XLE070. Afb. 6
Overeenkomende bevestigingspunten voor alle groottes verwarming worden
aangegeven in zowel Afb. 4 en Afb. 5.
Markeer de posities voor de bevestigingsgaten aan de onderkant van elk gat zodat de
verwarming past als de energiecellen zijn geplaatst.
Haal de verwarming van de muur, boor de gaten en plaats de muurbevestigingen die
het meest geschikt zijn voor de toepassing.
Bevestig de verwarming aan de muur met de juiste hoeveelheid schroeven die vereist
zijn voor het model met behulp van de juiste schroefbevestigingen.
NB: Draai de schroeven niet helemaal aan totdat de energiecellen volledig geplaatst
zijn om ervoor te zorgen dat het gewicht volledig op de voetjes rust en niet op de
muurbevestigingen.
OPMERKING: ER MOGEN ONDER GEEN ENKELE OMSTANDIGHEID SCHROEVEN
WORDEN VERWIJDERD ZONDER EERST ALLE ENERGIECELLEN UIT DE
VERWARMING TE VERWIJDEREN.
HAAL NOOIT DE VERWARMING VAN DE MUUR ALS DE ENERGIECELLEN NOG IN
DE VERWARMING ZITTEN.
OPMERKING: BEVESTIGINGEN DIE IN DE VERWARMING GEVALLEN ZIJN,
MOETEN ERUIT WORDEN GEHAALD AANGEZIEN ZE VAN INVLOED KUNNEN
ZIJN VOOR DE VEILIGHEID.
Afb. 6
45
