5. Ustawić grzejnik w położeniu docelowym i zaznaczyć otwory mocujące przez
otwory lokalizacyjne widoczne przez tylną część grzejnika.
6. Należy określić sześć otworów mocujących dla modeli XLE100, XLE125, XLE150
i przynajmniej cztery punkty mocowania dla modeli XLE050 i XLE070. Rys. 6
Odpowiednie punkty mocowania dla wszystkich rozmiarów grzejników pokazano
na Rys. 4 i Rys. 5.
Oznaczyć pozycje otworów mocujących w dolnej części każdej szczeliny, dzięki czemu
możliwe będzie osadzenie grzejnika po umieszczeniu w nim ogniw energetycznych.
Odsunąć grzejnik od ściany, wywiercić otwory i zainstalować łączniki ścienne
odpowiednie dla danego zastosowania.
Przymocować grzejnik do ściany przy pomocy odpowiedniej ilości śrub
dla instalowanego modelu i za pomocą odpowiednich łączników.
UWAGA: Nie dokręcać całkowicie śrub, zanim ogniwa energetyczne nie zostaną
całkowicie załadowane, aby zapewnić rozłożenie całego ciężaru na stopkach, a nie
na uchwytach ściennych.
UWAGA: POD ŻADNYM POZOREM NIE USUWAĆ ŻADNYCH ŚRUB BEZ UPRZEDNIEGO
WYJĘCIA WSZYSTKICH OGNIW ENERGETYCZNYCH Z GRZEJNIKA.
NIGDY NIE ODŁĄCZAĆ GRZEJNIKA OD ŚCIANY, KIEDY OGNIWA ENERGETYCZNE
ZNAJDUJĄ SIĘ WEWNĄTRZ GRZEJNIKA.
UWAGA: JAKIKOLWIEK ŁĄCZNIK, KTÓRY WPADNIE DO WNĘTRZA GRZEJNIKA,
NALEŻY WYDOBYĆ, ABY NIE POGORSZYĆ POZIOMU BEZPIECZEŃSTWA
PODCZAS PRACY PRODUKTU.

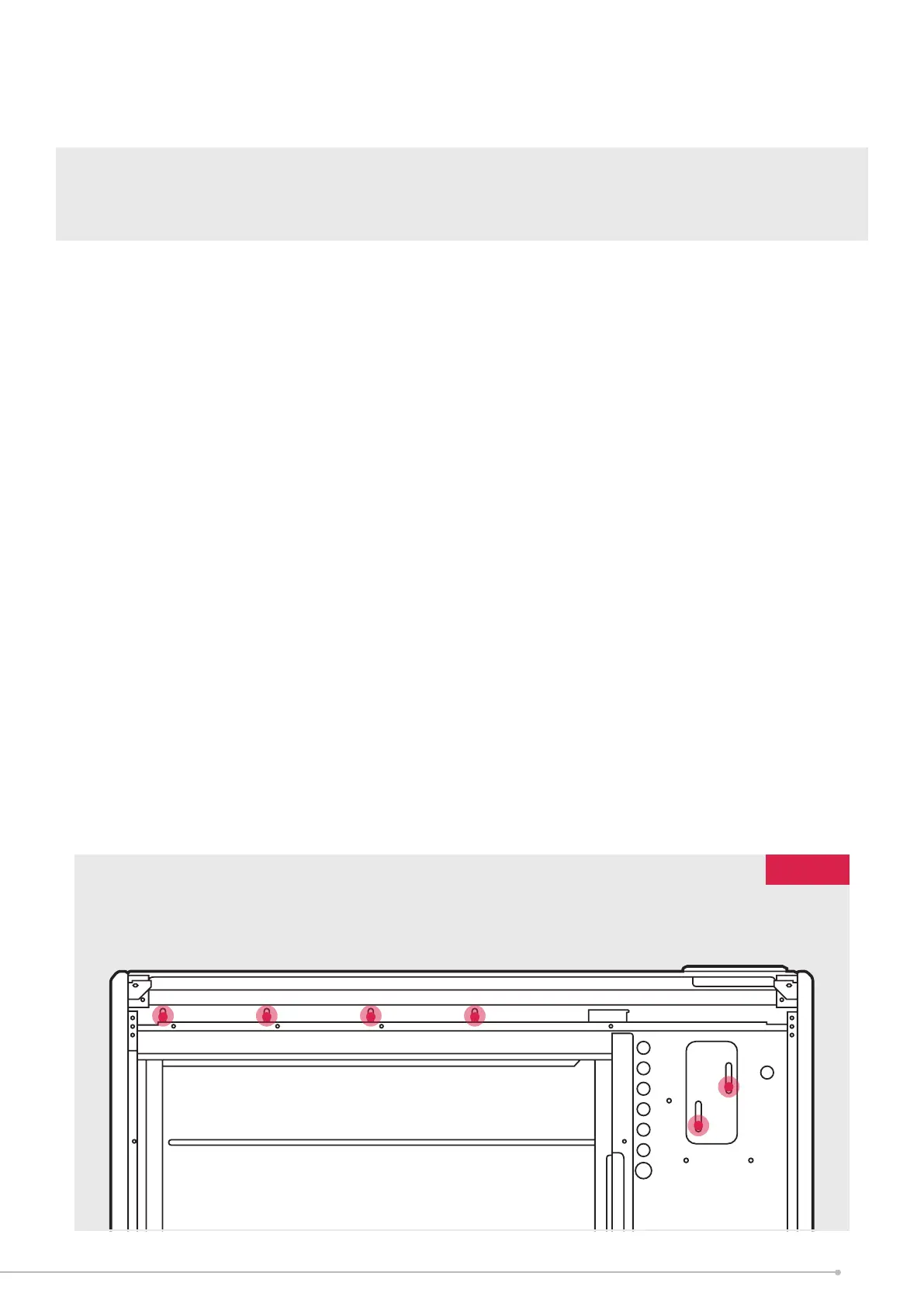

Rys. 6
117
