9. Zdjąć wewnętrzny panel przedni i izolację, aby uzyskać dostęp do rdzenia grzejnika.
Ostrożnie odłożyć wewnętrzny panel przedni na bok, aby nie dopuścić do jego
uszkodzenia. (Rys. 9)
10. Zdjąć i wyrzucić kartonową podpórkę. (Rys. 10)
Ogniwa energetyczne
Ogniwa energetyczne są dostarczane osobno względem grzejnika w pakietach
po trzy sztuki.
Numer referencyjny: 047243.
Ogniwa energetyczne należy obsługiwać z zachowaniem ostrożności ze względu
na ich ciężar i ryzyko obrażeń dłoni/stóp.
11. Ogniwa energetyczne posiadają kilka rowków na jednej powierzchni
do ich prawidłowego umiejscowienia względem elementów grzewczych.
Dwa rowki prowadzące przez środek ogniwa energetycznego zapewniają
odpowiedni przepływ powietrza w rdzeniu.
Umieścić pierwsze ogniwo energetyczne dolnego rzędu z prawej strony i mocno
docisnąć je do izolacji z rowkami skierowanymi ku górze i dokładnie dopasowanymi do
elementu grzewczego. Odchylić element ku górze, aby wsunąć ogniwo energetyczne.
Umieścić drugie ogniwo energetyczne w rzędzie przy izolacji z lewej strony.
Umieścić pozostałe ogniwa energetyczne w rzędzie pomiędzy pierwszym a drugim
zainstalowanym ogniwem. (Rys. 11)
NIE ODŁĄCZAĆ ZACISKÓW ELEMENTÓW GRZEWCZYCH
Ponadto upewnić się, że rowki umożliwiające przelot powietrza są wyrównane
z otworami w izolacji podstawy.
Zainstalować pozostałe ogniwa energetyczne w dolnym rzędzie, uważając, aby nie
uszkodzić ani nie odłączyć elementu.
Uwaga: Zagięcia w elemencie układają się wokół rowków ogniwa energetycznego,
aby unieruchomić element.
12. Ułożyć drugi rząd ogniw energetycznych na pierwszym, lecz tym razem ogniwa
muszą być ułożone do góry nogami, z rowkami ułożonymi na elemencie grzewczym.
(Rys. 12)

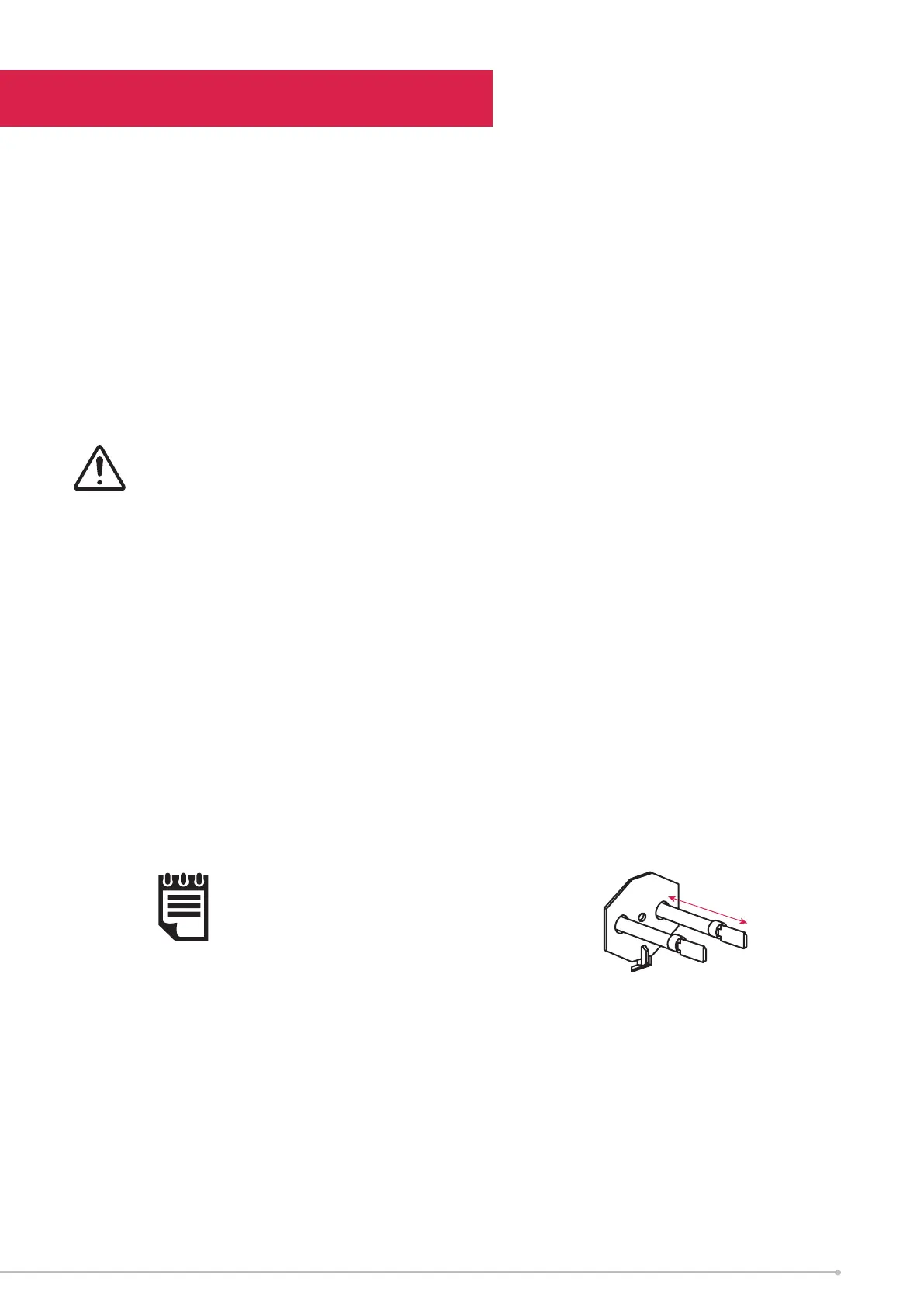

Budowanie rdzenia grzejnika
UWAGA:
Końcówki elementów muszą
sięgać nie dalej niż 30 mm do
prawej komory.
30 mm ±1 mm
121
