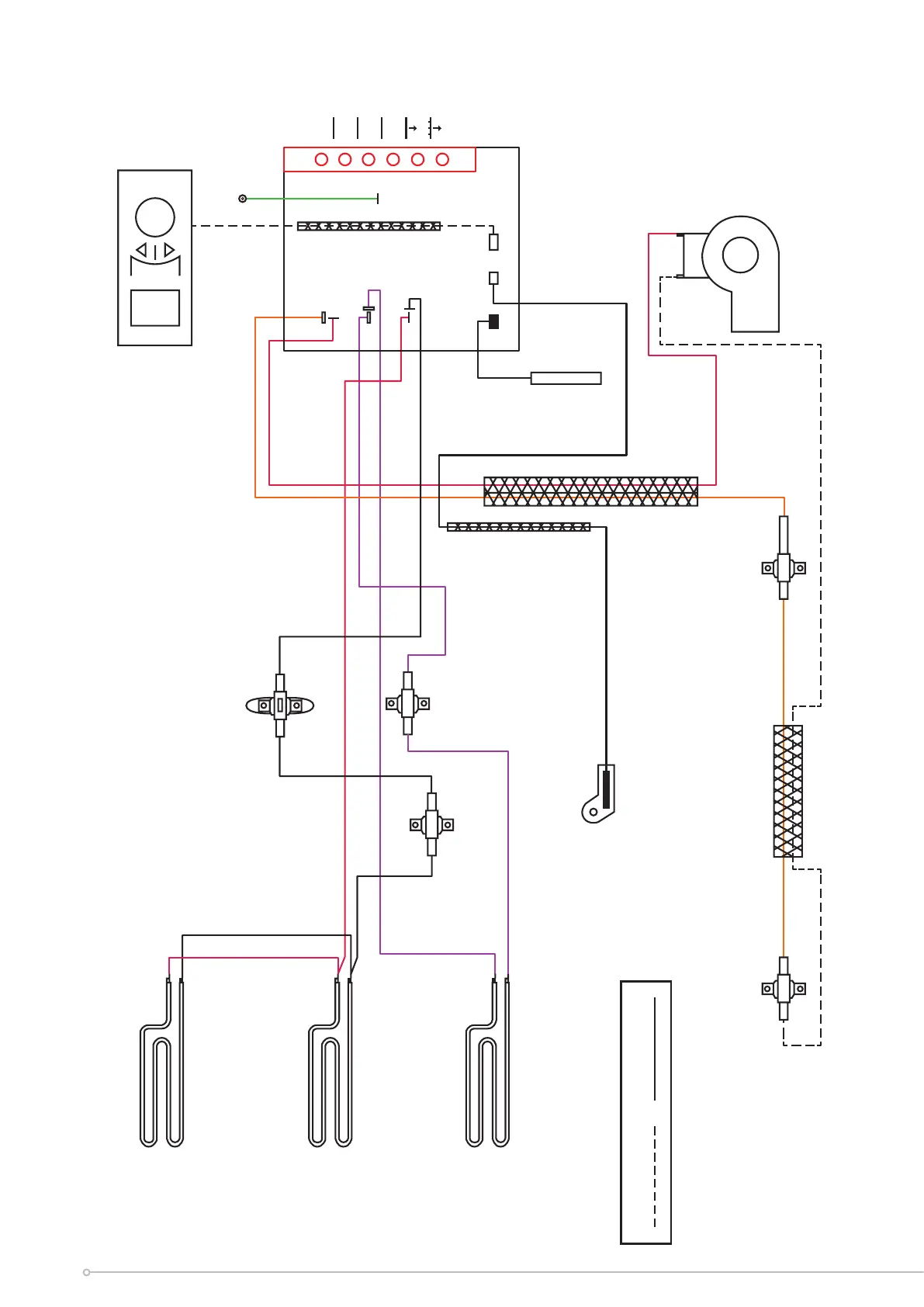

Schemat obwodu - XLE Series A
OZNACZA BIAŁY
PRZEWÓD
OZNACZA CZARNY
PRZEWÓD
DOLNY
LEWY T-STAT
(130° NIEBIESKI)
DOLNY
PRAWY T-STAT
(130° NIEBIESKI)
TERMISTOR
POKOJOWY
ZAINSTALOWANY
NA GŁÓWNYM
MODULE
STEROWNICZYM
LIMIT DOCIEPLANIA
T-STAT (120°
ZIELONY)
WYŁĄCZENIE RĘCZNE
(140°)
INTERFEJS UŻYTKOWNIKA
UZIEMIENIE
UZIEMIENIE
UZIEMIENIE
ZERO
(SZCZYT)
FAZA
(SZCZYT)
FAZA (POZA
SZCZYTEM)
ZERO (POZA
SZCZYTEM)
WENTYLATOR
Płytka
obwodów
drukowanych
T-STAT LIMITU
(125° CZARNY)
TERMISTOR RDZENIA
INSTALOWANY PO
WEWNĘTRZNEJ STRONIE
(OBUDOWA Z TWORZYWA
SZTUCZNEGO)
ELEMENTY GROMADZĄCE
144
