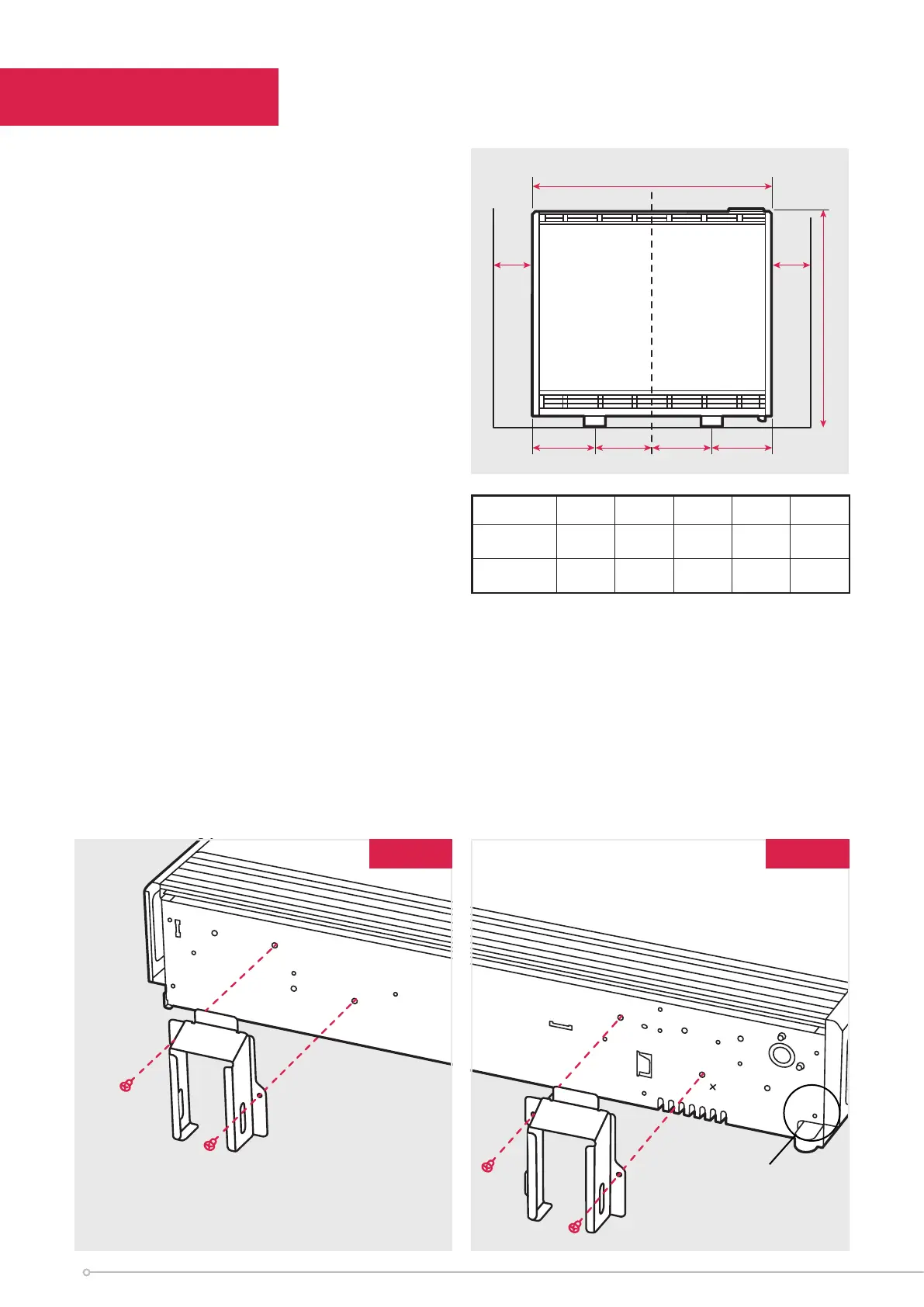

Vorbereitung
Modelle 050 070 100 125 150
Fußposition 1
„A/B“
167/124 167/185 167/246 160/314 160/375
Fußposition 2
„A/B“
93/198 93/259 93/320 100/374 100/435
A
749 mm
150 mm
(Min.)
150 mm
(Min.)
B
W
BA
1. Platzieren Sie das Heizgerät in der
Verpackung flach auf dem Boden,
wobei die Pfeile auf dem Boden des
Kartons nach oben zeigen.
2. Die Füße werden in der Standardposition
montiert (X) und können bei Bedarf in
die Außenposition (Y) bewegt werden.
(Abb. 1a und Abb. 1b). NB: Abhängig
von der Bodenanordnung kann eine
Neupositionierung der Füße erforderlich
sein (z. B. Ersetzen einer Installation).
Stellen Sie die Heizung auf die Füße,
bevorSie die Verpackung entfernen.
VORSICHT - HEIZGERÄT NICHT AUF DAS
RAUMTEMPERATURSENSORGEHÄUSE
STELLEN. (Abb. 1b)
Verpackung in geeigneter Weise entsorgen.
Lesen Sie diese Anweisungen sorgfältig
durch, bevor Sie mit der Installation
fortfahren.
3. Stellen Sie sicher, dass das Heizgerät
stabil ist, bevor Sie die Schrauben
entfernen, die das untere Gitter in Position halten. (Abb. 2) Stellen Sie das untere Gitter
auf eine Seite und achten Sie dabei auf die scharfen Kanten.
4. Entfernen Sie die zwei Schrauben, mit denen die Frontplatte an der Unterseite des
Heizgeräts befestigt ist (Abb. 3). Nach dem Entfernen vorsichtig auf eine Seite legen,
um Schäden zu vermeiden.
HINWEIS - Bewahren Sie diese Schrauben zur erneuten Montage auf. Falls Sie sie verlegt
haben - es sind M4 x 10 Tritap-Schrauben erforderlich. WICHTIG - Verwenden Sie nicht die
äußere obere Verkleidung oder das hintere Hitzeschild, um das Heizgerät anzuheben oder
zu tragen.
Y
X
Raumsen-
sorgehäuse
Y
X
Abb. 1bAbb. 1a
