9. Verwijder het binnenste voorpaneel en isolatie om toegang te krijgen tot de kern
van de verwarming. Leg het binnenste paneel voorzichtig opzij om te zorgen dat
het niet beschadigd raakt. (Afb. 9)
10. Verwijder het kartonnen element en gooi het weg. (Afb. 10)
Energiecellen
De energiecellen worden afzonderlijk geleverd in pakketten van drie.
Het referentienummer is 047243.
Er moet voorzichtig omgegaan worden met de energiecellen vanwege het gewicht
en risico op verwondingen aan handen of voeten.
11. De energiecellen hebben verschillende groeven op één oppervlak om
rond de elementen te plaatsen. De twee groeven door het midden van de
energiecel zorgen voor luchdoorvoer binnen de kern.
Plaats de eerste energiecel van de onderste rij aan de rechterkant, stevig tegen de
zij-isolatie met de elementgroeven naar boven gericht en goed rond het element.
Richt het element omhoog zodat de energiecel past.
Plaats de tweede energiecel in de rij tegen de isolatie links. Plaats de resterende
energiecellen tussen de eerste en de tweede in de rij. (Afb. 11)
ONTKOPPEL DE AANSLUITKLEMMEN VAN DE ELEMENTEN NIET.
Zorg er bovendien voor dat de groeven voor de luchtdoorvoer overeenkomen met
degaten in de basisisolatie.
Plaats de resterende energiecellen in de onderste rij en zorg er daarbij voor dat het
element niet wordt beschadigd of loskomt.
Opmerking - De krommingen in het element passen om de groeven in de energiecel
om het element vast te zetten.
12. Plaats de tweede rij energiecellen bovenop de eerste maar deze keer moeten
deenergiecellen ondersteboven liggen om ervoor te zorgen dat de groeven over
de elementen worden geplaatst. (Afb. 12)
Het bouwen van de accumulatiekern

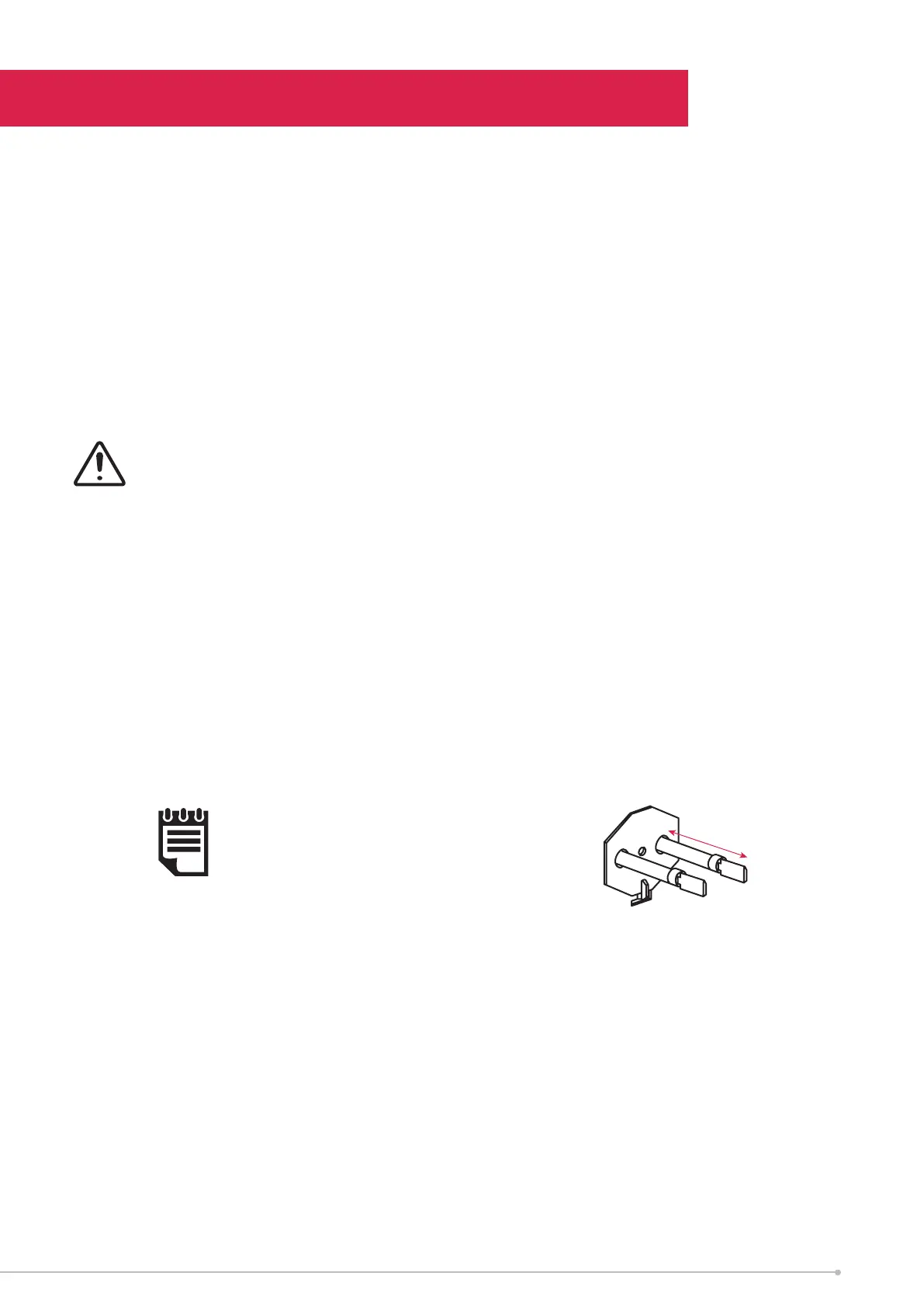

OPMERKING:
Het element mag niet meer dan 30mm
uitsteken in het rechter compartiment.
30 mm ±1 mm
49
