Préparation
Modèles 050 070 100 125 150
Position du
pieds 1 'A/B’
167/124 167/185 167/246 160/314 160/375
Position du
pieds 2 'A/B’
93/198 93/259 93/320 100/374 100/435
A
749 mm.
150 mm.
(min)
150 mm.
(min)
B
W
BA

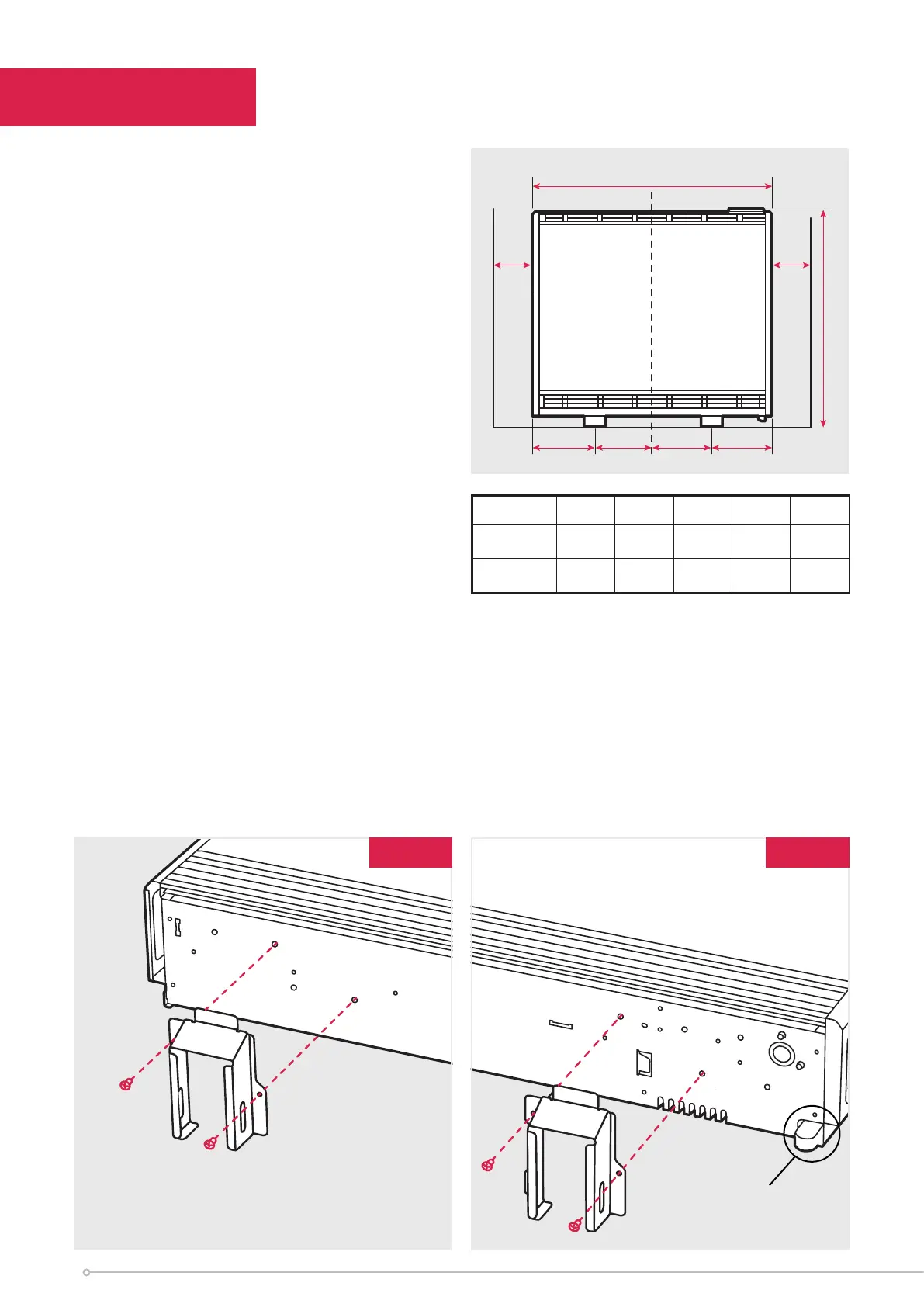

1. Veuillez placer le chauage dans son
emballage à plat sur le sol avec les
flèches imprimées sur la base de la
boîte vers le haut.
2. Les pieds sont installés dans la
position par défaut (X position)
etpeuvent être déplacés vers la
position extérieure (Y position)
sinécessaire. (Fig.1a et Fig. 1b).
N.B.: Le repositionnement des pieds
peut être nécessaire en fonction de
l'agencement du sol (par exemple, le
remplacement d'une installation).
Veuillez placer le radiateur sur ses pieds
avant de retirer l'emballage.
PRENEZ SOIN DE NE PAS POSER LE
CHAUFFAGE SUR LE BOÎTIER DU CAPTEUR
DE TEMPÉRATURE AMBIANTE. (Figure 1b)
Éliminer l'emballage de manière appropriée.
Veuillez lire attentivement ces instructions
avant d'aller plus loin dans l'installation.
3. Assurez-vous que le chauage est stable avant de retirer les vis qui maintiennent
en place le panneau de grille inférieur. (Fig. 2) Veuillez placer la grille inférieure d'un
côté, en évitant les arêtes vives lors de la manipulation.
4. Veuillez retirer les deux vis qui fixent le panneau avant, situé au bas du radiateur (Fig.3).
Une fois enlevé, mettez-le soigneusement d'un côté pour éviter de l'emdommager.
NOTE - Veuillez conserver ces vis pour le remontage. S'il est mal placé, les vis M4 x
10 Tritap doivent être utilisé. IMPORTANT - Veuillez ne pas soulever ou transporter le
chauage par le panneau supérieur extérieur ou le bouclier thermique arrière.
Y
X
Boîter du capteur
de température
ambiante
Y
X
Fig. 1bFig.1a
