9.  Retirez la façade intérieure avant et l'isolant pour accéder au centre du radiateur
Posez la façade intérieure avant avec précaution de côté pour vous assurer qu'elle
n'est pas endommagée. (Fig. 9)
10. Retirez le support de l'élément en carton et jetez-le. (Fig. 10)
Cellules énergétiques
Les cellules d'énergie sont fournies séparément du chauage par paquets de trois.
Le numéro de référence est 047243.
Les cellules énergétiques doivent être manipulées avec soin en raison du poids
etdu risque de blessure aux mains et aux pieds.
11.  Les cellules d'énergie ont plusieurs rainures sur une surface pour se localiser
autour des éléments. Les deux fentes à travers le centre de la cellule
d'énergie créent les passages d'air dans le noyau.
Positionnez la première cellule d'énergie de la rangée du bas vers la droite, fermement
appuyée contre l'isolation latérale avec les rainures de l'élément vers le haut et en
les ajustant soigneusement autour de l'élément. Orienté l'élément vers le haut pour
adapter la cellule d'énergie.
Placez la deuxième cellule d'énergie dans la rangée contre l'isolation de gauche. Placez
les cellules d'énergie restantes entre le premier et le dernier de la rangée. (Fig. 11)
NE PAS DÉBRANCHER LES BORNES DE L'ÉLÉMENT
En plus, assurez-vous que les fentes des passages d'air s'alignent avec les trous de
l'isolation de la base.
Ajuster les cellules d'énergie restantes à la rangée du bas, en faisant attention à ne pas
endommager ou déloger l'élément.
Remarque - Les coudes de l'élément se situent autour des rainures de la cellule
d'énergie pour fixer l'élément.
12.Placez la deuxième rangée de cellules d'énergie au-dessus de la première, mais
cette fois les cellules d'énergie doivent être dans le sens contraire en s'assurant
que les rainures sont positionnées au-dessus des éléments. (Fig. 12)
Construire le noyau de chauage

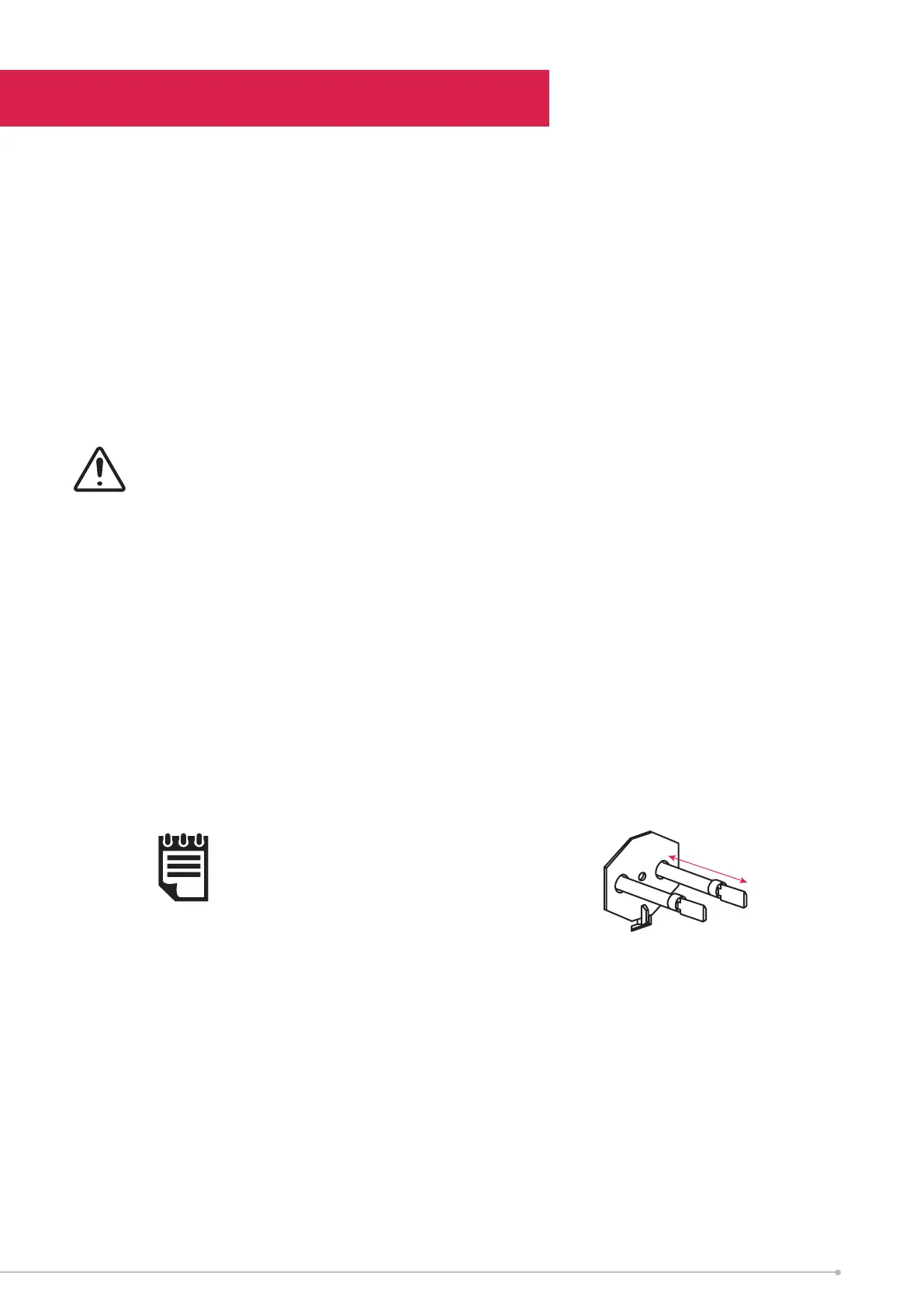

REMARQUE :
Les tiges des éléments ne doivent
pas dépasser de plus de 30 mm
dans la chambre de droite.
30 mm ± 1 mm
85
