MAJOR COMPONENT DESCRIPTION
27

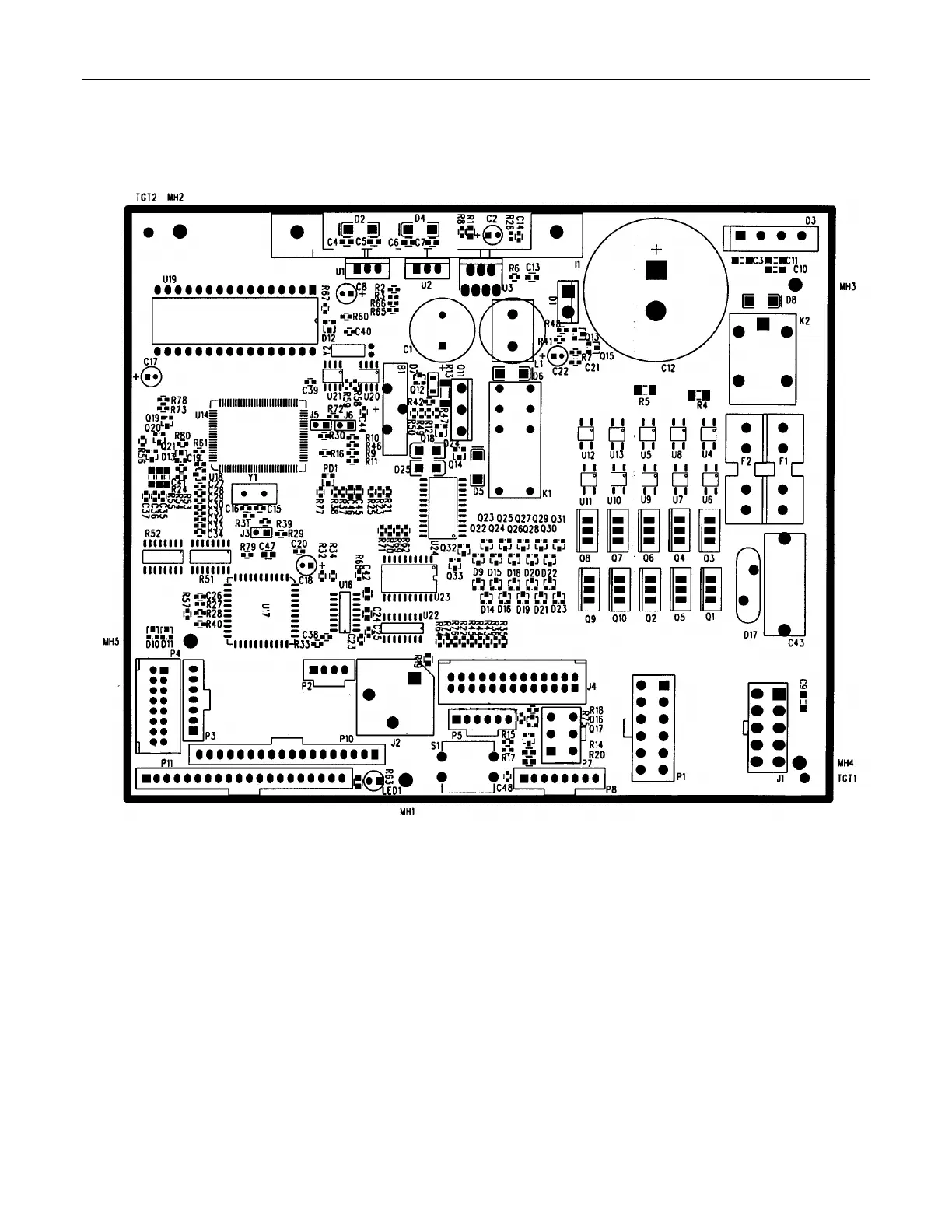

HT3 CONTROL BOARD
P1 Motor
P2 Secondary DEX
P3 Display
P4 Select Switches
P5 Temp Sensor
P7 MDB
P8 Energy Management
P10 Sold Out LED’s
P11 Ready to Vend
J1 AC Power
J2 DEX
J4 Cam / Sold Out
