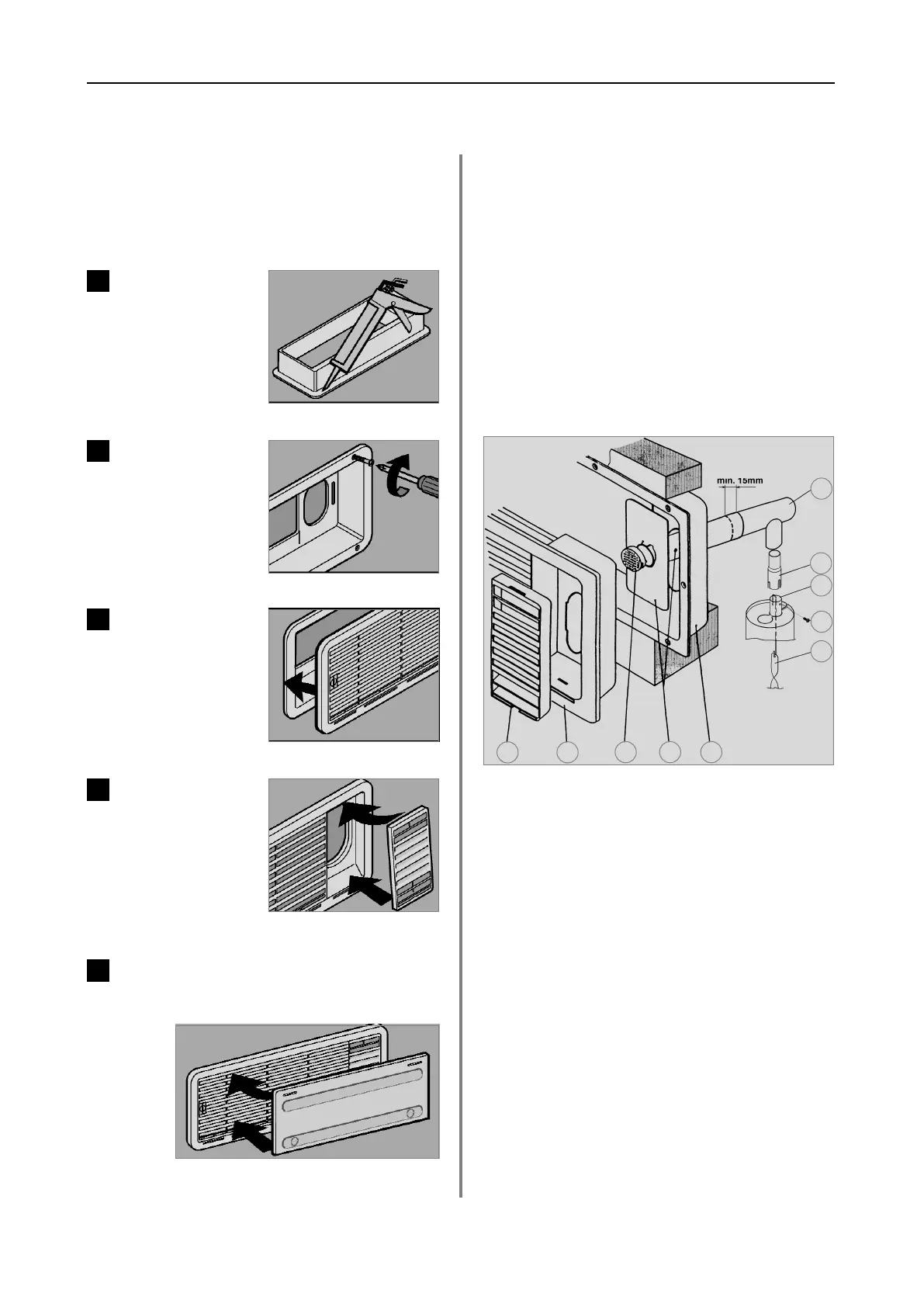

15
Fig. 20
Fig. 24
Chiudere a tenuta d'ac-
qua il telaio di montag-
gio
(non applicabile per il
telaio di montaggio con
guarnizione integrata)
.
1
Fig. 21
Inserire il telaio e avvitar-
lo a fondo.
2
Per installare le grate di ventilazione, tagliare
una rettangola (451 mm x 156 mm) nella pare-
te esterna del veicolo (
per le posizioni dei tagli,
vedere fig. 4.2
).
Fig. 22
Inserire la grata di venti-
lazione.
3
Fig. 23
Far scattare in sede l'in-
serto per il condotto del
gas di scarico (
solo per il
sistema di disaerazione
LS100
).
4
Applicare la protezione invernale.
5
Il condotto del gas di scarico deve essere
realizzato in modo da garantire che lo scarico
dei prodotti della combustione sia all'esterno
del vano abitabile. La conduttura del gas di
scarico deve sempre essere posata in modo
ascendente per evitare la formazione di con-
densa. Per il tipo di condotto del gas di scari-
co indicato alla fig. 25, la protezione invernale
può essere applicata lateralmente (10)(Fig. 25).
4.4 Condotto del gas di scarico
e applicazione del camino
del gas di scarico.
Installazione del camino standard per il
gas di scarico :
1. Inserire il raccordo a T (1) sull'adattatore (2),
oppure sul tubo del gas di scarico (3) e fissare
con la vite (4). Nel fare ciò, accertarsi che il dis-
tributore di calore (5) sia ben inserito nella posi-
zione prevista.
2. Inserire il tubo del gas di scarico con la sua
piastra di copertura (6) attraverso l'apertura pre-
vista del telaio superiore (7) e collegare al rac-
cordo T (1). Accorciare eventualmente il tubo del
gas di scarico (C) per ottenere la lunghezza giu-
sta.
3. Inserire la grata di ventilazione LS100 (8) nel
telaio di montaggio (I) e bloccare con la chiusu-
ra a cappio che si trova sul lato sinistro della
grata.
4. Inserire il tappo (9) sul tubo del gas di scarico
(6).
5. Inserire l'inserto per il condotto del gas di sca-
rico (10) nella grata di ventilazione (8).
Installazione
Fig. 25
1
2
3
4
5
6 79
10
8
min. 15mm
289 0318-03_IT_RMx8xxx-Installation_N1-1.qxp 06.07.2012 13:12 Seite 15
