22
4.9.3 Raccords de câbles
Le raccordement des alimentations en tension
de l'électronique et des éléments de chauffa-
ge se fait directement sur les contacts à fiche
de l'électronique.
Pour alimenter les types d'appareil MES et
AES, une alimentation 12V permanente doit
être prévue au niveau des bornes C/D (ali-
mentation permanente pour le système
électronique).
Raccords pour les modèles RM(S) 8xx0 :
Raccords pour les modèles RM(S) 8xxx
(MES), RM(S) 8xx5 (AES) :

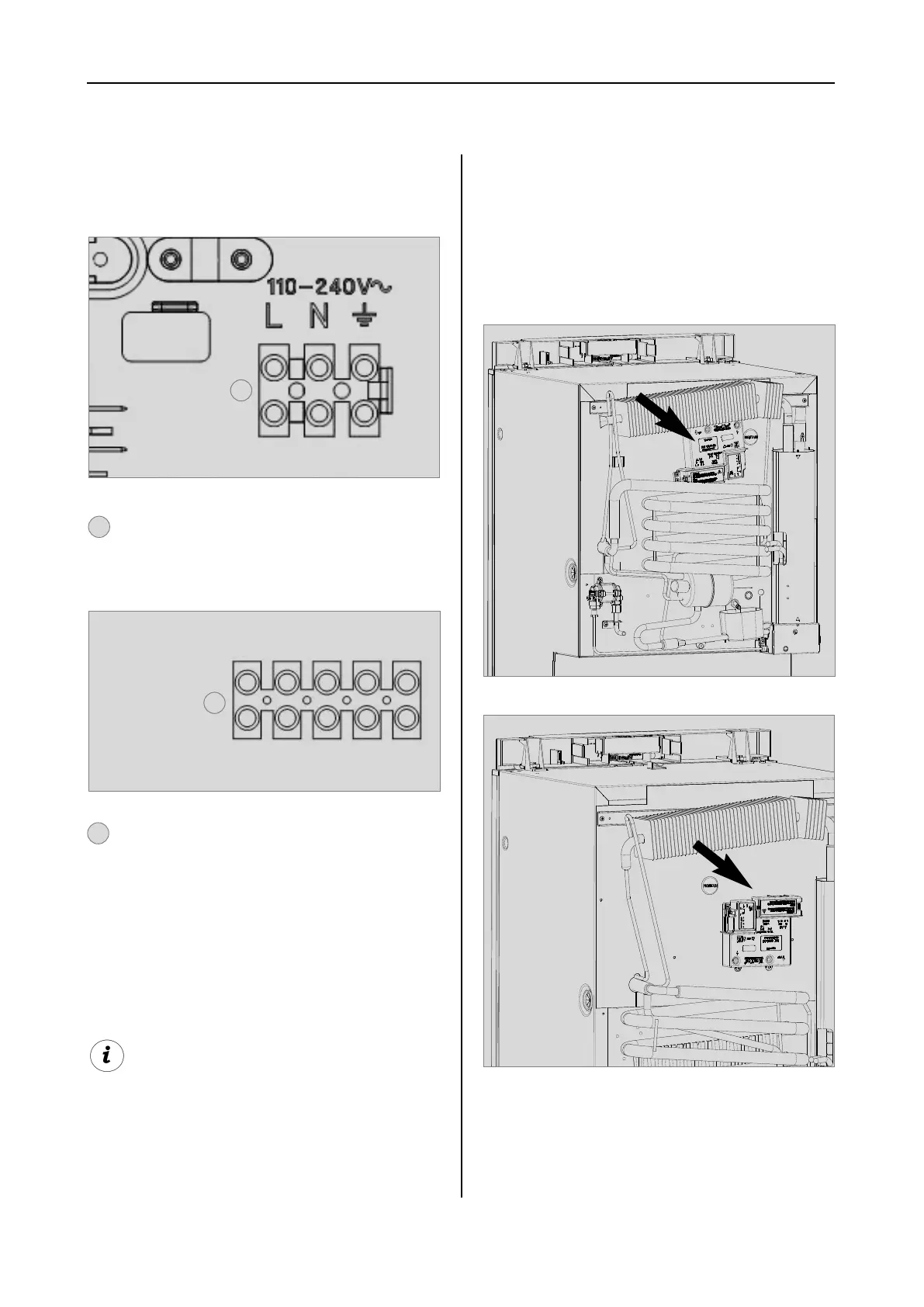

Fig. 39
A = Masse élément chauffant (marron)
B = Plus élément chauffant CC (marron)
C = Masse éclairage 12V CC (noir)
D = Plus éclairage (blanc)
Fig. 40
2
2
L =marron
N =bleu
Mise à la terre =jaune/vert
1
1
A
B
C
D
-
+
-
+
Raccordement au réseau
Raccordement à la batterie
Côté véhicule
Côté appareil
Montage
Fig. 41
Position de l'électronique de commande :
Modèles de réfrigérateurs avec passage de roues
Fig. 42
Modèles standard
289 0318-01_FR_RMx8xxx-Installation_N1-1.qxp 06.07.2012 13:09 Seite 22
